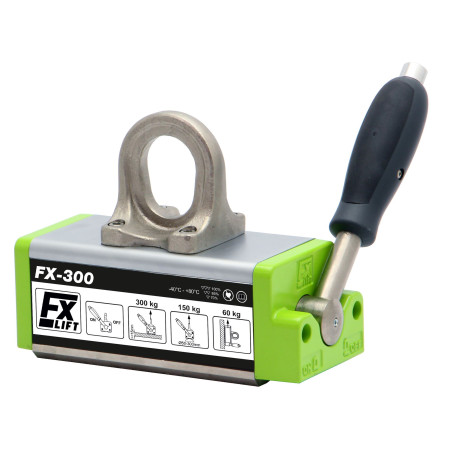

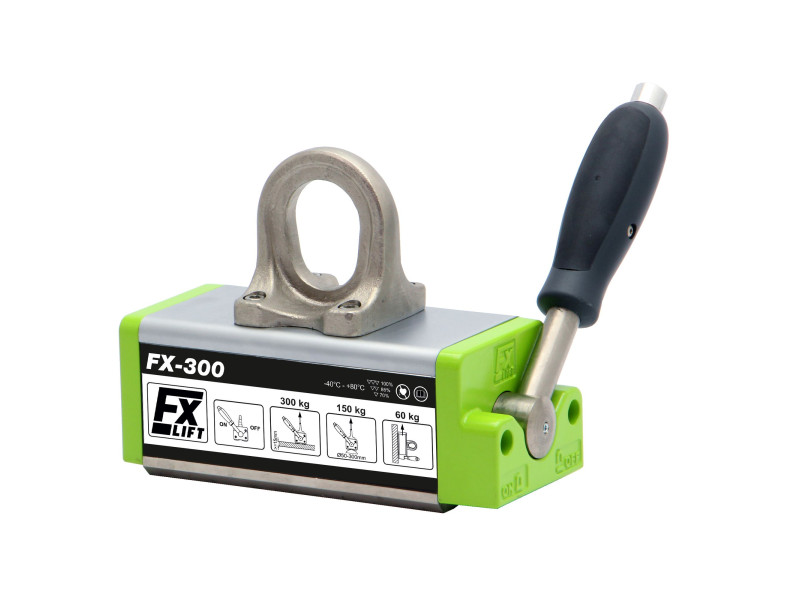

Lyftmagnet FX-300

Av	Pris netto	Pris brutto
1 st.	€559.00	€687.57

Kvantitet

Tillgänglig kvantitet:16 st.

Leveranstid: 8-10 arbetsdagar

Ställ en fråga

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Beskrivning

Längd: 205 [mm]
Bredd: 87 [mm]
Höjd: 158 [mm]
Typ av magnet: Neodym
Maximal lyftkapacitet: 300 [kg]
Minimal tjocklek på det upplyfta elementet: 4 [mm]
Maximal arbetstemperatur: ≤ 80 [°C]
Vikt: 8.4 [kg]
Leveranstid: 8-10 business days

Nominell lyftkapacitet: 300 [kg]

Maximal lastkapacitet (brottlast): >1020[kg] - Säkerhetsfaktorn för statiska tester är 3,5 och överensstämmer med EN 13155:2021-05

LYFT INTE LAST SOM ÄR HÖGRE ÄN DEN NOMINELLA HÖSTKAPACITETEN !

Lyftmagneter används för att lyfta och flytta tunga järn- och magnetstålkomponenter. Dessa anordningar kräver ingen strömförsörjning. Magnetfältet slås på och av genom att justera en manuell spak. Magnetfältet i lyftarna genereras av neodymmagneter. De används i stålverk, fabriker, lagerlokaler, verkstäder och hamnar. De är användbara för hantering av plåt, plåtar, profiler, stänger, vinklar, kanaler, runda och fyrkantiga rör och andra stora järnhaltiga arbetsstycken.

Varje lyftmagnet i FX-serien är försedd med ett tillbehör:

♦ 5 års garanti
♦ försäkran om överensstämmelse "CЄ"
♦ protokoll för kapacitetsmätning
♦ bruksanvisning
♦ snabbguide

Alla stålkomponenter i FX-lyftarna är nickelpläterade, vilket ger dem ökad korrosionsbeständighet. Detta är en unik egenskap som gäller för alla lyftmagneter i FX-serien.

Den faktiska lyftkapaciteten för varje lyftare beror på följande faktorer:

♦ tjocklek och form på de arbetsstycken som ska lyftas (för varje lyftare anges förhållandet mellan lyftkapacitet och arbetsstyckets tjocklek). För cylindriska massiva arbetsstycken (cylindrar, stänger) är lyftkapaciteten ca 50% mindre.

Minsta komponenttjocklek vid vilken lyften kan användas

4 mm

För tunna arbetsstycken kan attraheras svagt eftersom magnetfältet hos lyftmagneterna inte utnyttjas fullt ut. Dessutom böjer sig tunna arbetsstycken och deras kontaktyta med lyftarna minskar, vilket gör att dragkraften minskar. Bästa lyftprestanda erhålls för tillräckligt tjocka arbetsstycken.

Tjocklek på arbetsstycket som ska lyftas vid vilken lyftkapaciteten är 100%.	15 mm

Innan arbetet påbörjas är det viktigt att beakta lyftkapacitetens procentuella beroende av tjockleken på det stål som ska lyftas (lyftkapacitetskurvor finns i bruksanvisningen).

Vid hantering av runda delar som rör, stänger, stålaxlar reduceras den maximala lastkapaciteten:

Typ	Axelns diameter	Max. axellängd	Max. lastkapacitet
FX-300	50-300 [mm]	3000 [mm]	150 [kg]

Den faktiska lyftkapaciteten för varje lyftmagnet beror också på:

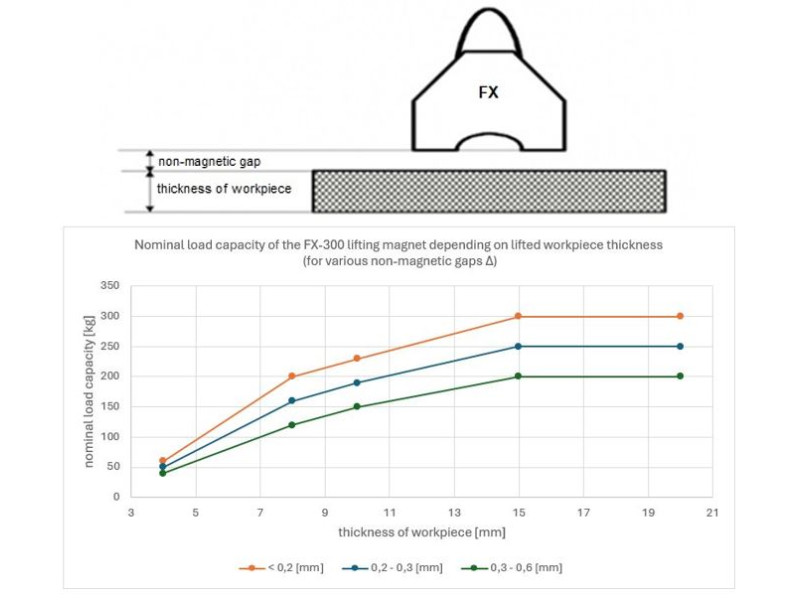

♦ storleken på luftspalten mellan lyftarens yta och det arbetsstycke som ska lyftas (för varje lyftmagnet anges kapacitetsegenskaperna som en funktion av storleken på den omagnetiska spalten) .

Arbetsstyckets tjocklek [mm]	Nominell lastkapacitet för FX-300 [kg]
	Icke-magnetiskt mellanrum D mellan lyftarna och arbetsstycket som ska lyftas
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
15	300	250	200
10	230	190	150
8	200	160	120
4	60	50	40

Lastkapaciteten beror på luftspalten mellan griparens yta och det arbetsstycke som ska lyftas. Om ytjämnheten på lasten Ra är mindre än 6,3 μm kommer gripdonets kapacitet inte att minska. Detta gäller för en mycket ren, plan och slipad yta. Om ytjämnheten Ra på det material som ska lyftas är större än 6,3 μm bör man ta hänsyn till mellanrummet mellan gripdonet och det arbetsstycke som ska lyftas.

För rostiga valsade ytor kan man anta ett mellanrum i intervallet (0,1-0,3 mm), medan mellanrummet för grova porösa ytor uppskattas till intervallet (0.3-0,5 mm).
Innan arbetet påbörjas, se instruktionerna för det procentuella förhållandet mellan lastkapaciteten och det omagnetiska gapet.

Den faktiska lyftkapaciteten för varje lyftmagnet beror också på:

♦ Sammansättningenav den last som ska lyftas (ju högre järnhalt, desto högre lyftkapacitet):

Typ	Nominell lyftkapacitet [kg]	Tillåten lastkapacitet för materialet * [kg]
FX-300	300	Stål med låg kolhalt 100	Högkolhaltigt stål 90	Låglegerat stål 75	Gjutjärn 50%
FX-300	300	300	270	225	150

*) är den tillåtna belastningen för en komponent av ett visst material, om den inte reduceras av andra faktorer (tjocklek, ytkvalitet, form).

♦ Omgivningstemperaturen och temperaturen på det arbetsstycke som ska lyftas (den får inte vara högre än 80[^oC]).
I lyftmagneter är källan till magnetfältet sintrade neodymmagneter, vars maximala driftstemperatur är^80oC.

Vi erbjuder:
- konsultation,
- service,
- reservdelar,
- årliga inspektioner och lastkapacitetsprovningar av lyftmagneter, bekräftade med ett certifikat.
