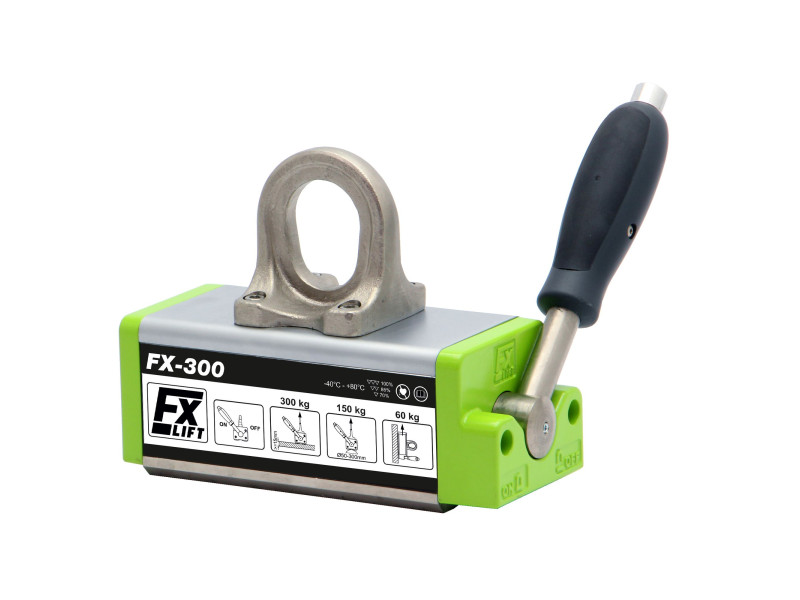

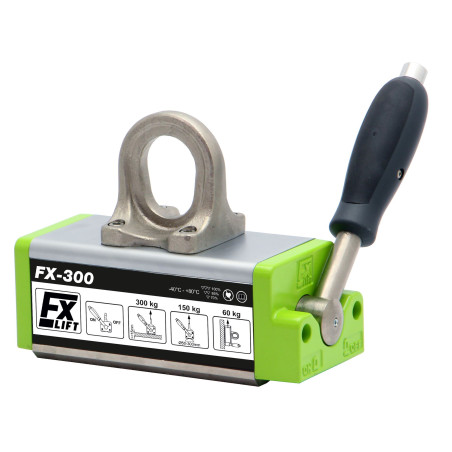

Hefmagneet FX-300

Van	Prijs netto	Prijs Bruto
1 stuks.	€559.00	€687.57

Hoeveelheid

Beschikbare hoeveelheid:16 stuks.

Levertijd: 8-10 werkdagen

Stel een vraag

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Beschrijving

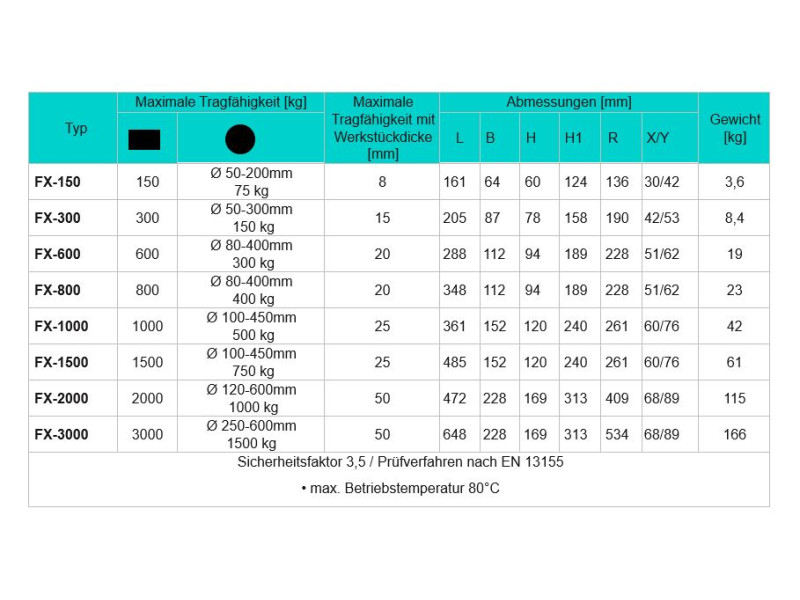

Lengte: 205 [mm]
Breedte: 87 [mm]
Hoogte: 158 [mm]
Type magneet: Neodymium
Maximaal hijsvermogen: 300 [kg]
Minimale dikte van opgetild element: 4 [mm]
Maximale bedrijfstemperatuur: ≤ 80 [°C]
Gewicht: 8.4 [kg]
Levertijd: 8-10 werkdagen

Nominale hijscapaciteit: 300 [kg]

Maximale hijscapaciteit (breukbelasting): >1020[kg] - De veiligheidsfactor voor statische tests is 3,5 en voldoet aan EN 13155:2021-05

LADINGEN DIE HOGER ZIJN DAN DE NOMINALE Hijscapaciteit NIET OPHALEN!

Hefmagneten worden gebruikt om zware ijzeren en magnetische stalen onderdelen op te hijsen en te verplaatsen. Deze apparaten hebben geen stroomvoorziening nodig. Het magnetische veld wordt in- en uitgeschakeld door een handmatige hendel te verstellen. Het magnetische veld van de hefmagneten wordt opgewekt door neodymium magneten. Ze worden gebruikt in staalwerven, fabrieken, magazijnen, werkplaatsen en dokken. Ze zijn handig voor het hanteren van plaatstaal, platen, profielen, staven, hoeken, kanalen, ronde en vierkante buizen en andere grote ijzerhoudende werkstukken.

Elke FX serie hefmagneten bevestigen we:

♦ 5 jaar garantie
♦ conformiteitsverklaring "CЄ"
♦ capaciteit meetprotocol
♦ gebruiksaanwijzing
♦ beknopte referentiegids

Alle stalen onderdelen van de FX-lifters zijn vernikkeld, waardoor ze beter bestand zijn tegen corrosie. Dit is een unieke eigenschap die geldt voor alle hefmagneten in de FX-serie.

De werkelijke hefcapaciteit van elke hefmagneet hangt af van de volgende factoren:

♦ dikte en vorm van de te heffen werkstukken (voor elke hefmagneet is de relatie tussen de hefcapaciteit en de dikte van de werkstukken gegeven). Voor cilindrische massieve werkstukken (cilinders, staven) is de hefcapaciteit ongeveer 50% lager.

Minimale componentdikte waarbij de heffer kan worden gebruikt

4 mm

Te dunne werkstukken kunnen zwak worden aangetrokken omdat het magnetische veld van de hefmagneten niet volledig wordt benut. Bovendien buigen dunne werkstukken en neemt hun contactoppervlak met de hefmagneten af, waardoor de trekkracht afneemt. De beste hefprestaties worden verkregen bij voldoende dikke werkstukken.

Dikte van het te heffen werkstuk waarbij de hefcapaciteit 100% is.	15 mm

Voordat u met het werk begint, is het belangrijk om rekening te houden met de procentuele afhankelijkheid van de hefcapaciteit als functie van de dikte van het te heffen staal (hefcapaciteitskrommen zijn te vinden in de handleiding).

Bij het hanteren van ronde onderdelen zoals buizen, staven, stalen assen, wordt de maximale hefcapaciteit verlaagd:

Type	Asdiameter	Max. aslengte	Max. draagvermogen
FX-300	50-300 [mm]	3000 [mm]	150 [kg]

De werkelijke hefcapaciteit van elke hefmagneet hangt ook af van:

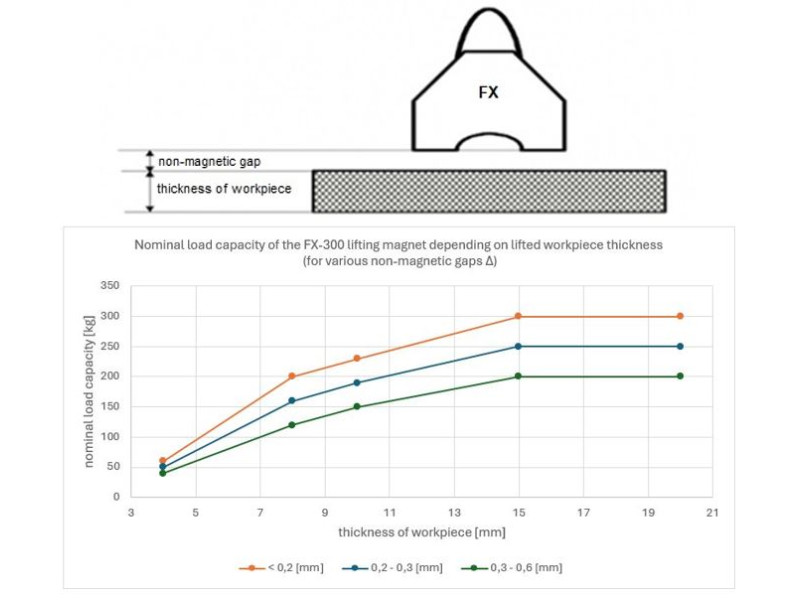

♦ de grootte van de luchtspleet tussen het oppervlak van de hefmagneet en het te heffen werkstuk (voor elke hefmagneet worden de capaciteitskenmerken als functie van de grootte van de niet-magnetische spleet gegeven).

Dikte werkstuk [mm]	Nominaal draagvermogen van de FX-300 [kg]
	Niet-magnetische opening D tussen de hefmagneten en het te heffen werkstuk
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
15	300	250	200
10	230	190	150
8	200	160	120
4	60	50	40

De belastbaarheid hangt af van de luchtspleet tussen het grijperoppervlak en het op te tillen werkstuk. Als de oppervlakteruwheid van de last Ra kleiner is dan 6,3 μm, zal de capaciteit van de grijper niet afnemen. Dit is het geval bij een zeer schoon, vlak en geschuurd oppervlak. Als de oppervlakteruwheid van de te heffen materialen Ra groter is dan 6,3 μm, moet er rekening worden gehouden met de opening tussen de grijper en het te heffen werkstuk.

Voor roestige gerolde oppervlakken kan een opening in het bereik (0,1-0,3 mm) worden aangenomen, terwijl voor ruwe poreuze oppervlakken de opening wordt geschat in het bereik (0,3-0,5 mm).3-0,5 mm).
Raadpleeg voor aanvang van de werkzaamheden de instructies voor de procentuele verhouding van de hefcapaciteit als functie van de niet-magnetische spleet.

De werkelijke hefcapaciteit van elke hefmagneet is ook afhankelijk van:

♦ De samenstelling van de te heffen last (hoe hoger het ijzergehalte, hoe hoger de hefcapaciteit):

Type	Nominaal hijsvermogen [kg]	Toegestane lastcapaciteit voor het materiaal * [kg]
FX-300	300	Laag koolstofstaal 100%	Hoog koolstofstaal 90%	Laaggelegeerd staal 75%	Gietijzer 50%
FX-300	300	300	270	225	150

*) is de toelaatbare belasting voor een onderdeel van een bepaald materiaal, indien niet verminderd door andere factoren (dikte, oppervlaktekwaliteit, vorm).

♦ de omgevingstemperatuur en de temperatuur van het te heffen werkstuk (deze mag niet hoger zijn dan 80[^oC]).
Bij hefmagneten zijn de bron van het magnetische veld gesinterde neodymium magneten, waarvan de maximale bedrijfstemperatuur^80oC is.

Wij bieden:
- advies,
- service,
- reserveonderdelen,
- jaarlijkse inspecties en belastbaarheidstests van hijsmagneten, bevestigd door een certificaat.
