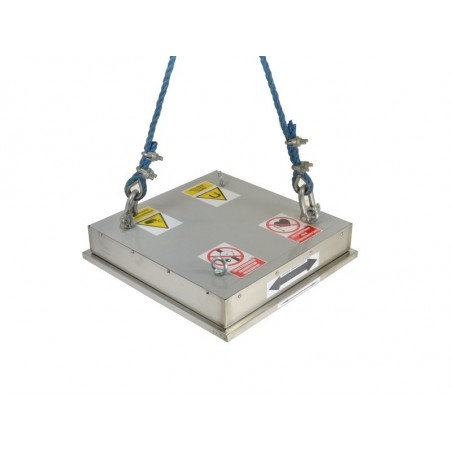

Obesni magnet za ločevanje železa 505X530X150 / F s čistilno ploščo

Separator, nameščen nad letom tračnega transporterja, se uporablja za lovljenje neželenih jeklenih in železnih elementov iz transportiranih snovi (živilska industrija, predelava plastike, mineralne surovine, recikliranje itd.). Nameščen pod določenim kotom je lahko uporaben tudi kot ločevalnik žlebov. Zrakotesno ohišje iz kislinsko odpornega jekla vsebuje magnetni sistem, sestavljen iz feritnih magnetov. Spodnja površina separatorja je magnetno aktivna. Štirje vogali separatorja so opremljeni z vijačnimi odprtinami M10, v katere se privijejo ušesa, ki se uporabljajo za obešanje.

Plošča za čiščenje je izdelana iz kislinsko odpornega jekla in mehkega aluminija ter ščiti površino separatorja pred poškodbami zaradi udarcev ujetih elementov. Dva trakova magnetne mehke pločevine, vgrajena v ploščo, povzročata, da se ta drži separatorja, hkrati pa jo je mogoče enostavno iztrgati z lovljenimi elementi, s čimer se poenostavi čiščenje.

Po naročilu smo pripravljeni zagotoviti magnetne separatorje z dimenzijami, ki jih izberejo stranke.
Magnetnetični parametri, območje delovanja in dimenzije se prilagodijo glede na potrebe in pričakovanja strank.

Magnetno polje v središču površine magnetnega pola je ~0,110 [T].

Magnetno polje na robu površine magnetnega pola (največ) je ~0,200 [T].

Magnetno polje na sredini površine med magnetnima poloma je ~0,120 [T].

Magnetno polje na sredini površine med magnetnima poloma na razdalji:
20 mm od separatorja je ~0,114 [T]
55 mm od separatorja je ~0,080 [T]
100 mm od separatorja je ~0,045 [T]
150 mm od separatorja je ~0,030 [T]
200 mm od separatorja je ~0,020 [T]
220 mm od separatorja je ~0,017 [T]

Kot primer, območje ulova za različne ujete predmete:
valj 180 g - približno 100 mm,
vijačni pokrovčki M5-M10 - približno 110 mm,
kladivo 2 kg-5 kg - približno 145 mm,
ploščati ključ - približno 220 mm,
železni žeblji - približno 270 mm.

V magnetnem separatorju so bili uporabljeni sintrani feritni magneti.
Najvišja delovna temperatura za magnetne separatorje s feritnimi magneti je približno 250°[C].

Pozor! Neprevidno ravnanje lahko povzroči hude poškodbe rok!

Teža separatorja je: ~ 105,0 [kg]
