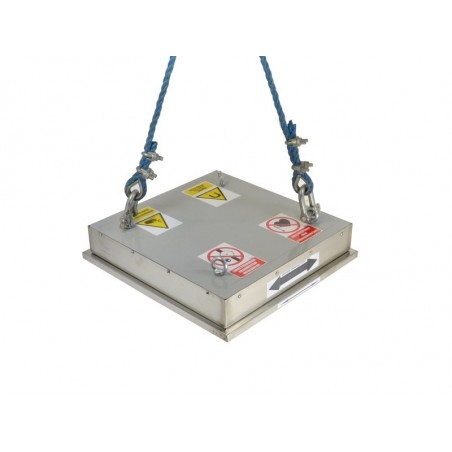

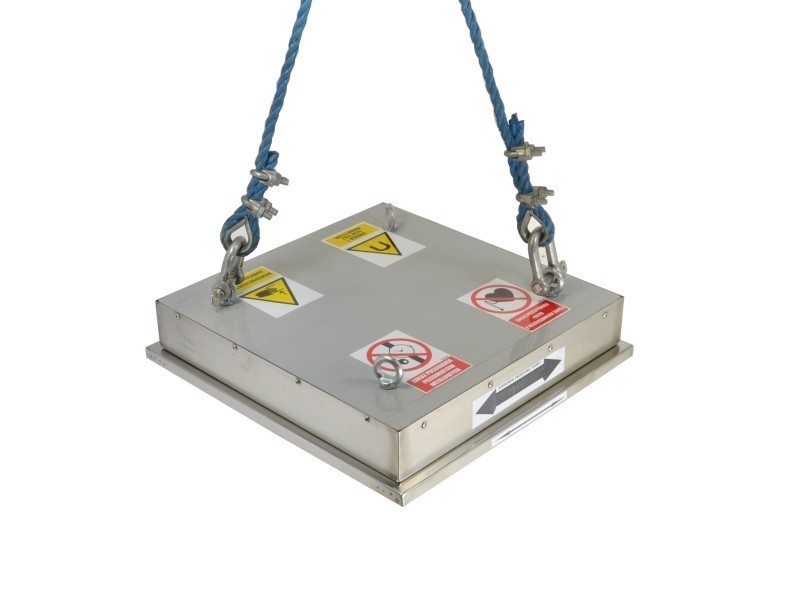

Ripustettu magneetti raudan erottamiseen 505X530X150 / F, jossa on puhdistuslevy.

Hihnakuljettimen yläpuolelle asennettua erottinta käytetään ei-toivottujen teräs- ja rautaelementtien keräämiseen kuljetettavista aineista (elintarviketeollisuus, muovien käsittely, mineraaliraaka-aineet, kierrätys jne.). Tiettyyn kulmaan asennettuna se voi olla hyödyllinen myös kouruerottimena. Haponkestävästä teräksestä valmistettu ilmatiivis kotelo sisältää ferriittimagneeteista kootun magneettijärjestelmän. Se on erottimen alapinta, joka on magneettisesti aktiivinen. Erottimen neljässä kulmassa on M10-ruuviaukot, joihin ruuvataan ripustukseen käytettävät silmukat.

Puhdistuslevy on valmistettu haponkestävästä teräksestä ja pehmeästä alumiinista, joka suojaa erottimen pintaa kiinnijääneiden elementtien iskujen aiheuttamilta vaurioilta. Levyyn on rakennettu kaksi magneettista pehmeää metallilevyä, jotka pitävät kiinni erottimesta ja jotka voidaan samalla helposti repiä irti kiinni jääneillä elementeillä, mikä tehostaa puhdistusta.

Olemme valmiita toimittamaan tilauksesta magneettierottimia asiakkaan valitsemilla mitoilla.
Magneettiset parametrit, toiminta-alue ja mitat mukautetaan asiakkaan tarpeiden ja odotusten mukaan.

Magneettikenttä magneettinavan pinnan keskellä on ~0,110 [T].

Magneettikenttä magneettinavan pinnan reunalla (max.) on ~0,200 [T].

Magneettikenttä magneettinapojen välisen pinnan keskellä on ~0,120 [T].

Magneettikenttä magneettinapojen välisen pinnan keskellä etäisyydellä:
20 mm:n etäisyydellä erottimesta on ~0,114 [T]
55 mm:n etäisyydellä erottimesta on ~0,080 [T]
100 mm:n etäisyydellä erottimesta on ~0,045 [T]
150 mm:n etäisyydellä erottimesta on ~0,030 [T]
200 mm:n etäisyydellä erottimesta on ~0,020 [T]
220 mm:n päässä erottimesta on ~0,017 [T].

Esimerkkinä kiinnittymisalue eri kiinnittyvien kohteiden osalta:
sylinteri 180g - n. 100 mm,
ruuvin korkit M5-M10 - n. 110 mm,
vasara 2kg-5kg - n. 145 mm,
litteä jakoavain - n. 220 mm,
rautanaulat - n. 270 mm.

Magneettierottimessa käytettiin sintrattuja ferriittimagneetteja.
Ferriittimagneeteilla varustettujen magneettierottimien maksimi käyttölämpötila on noin 250°[C].

Varoitus! Varomaton käsittely voi aiheuttaa vakavia käsivammoja!

Erottimen paino on: ~ 105,0 [kg].
