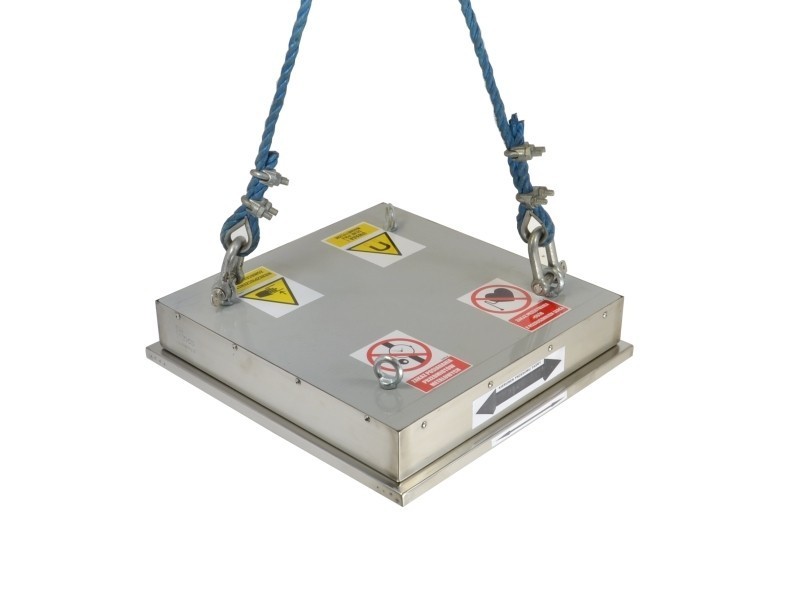

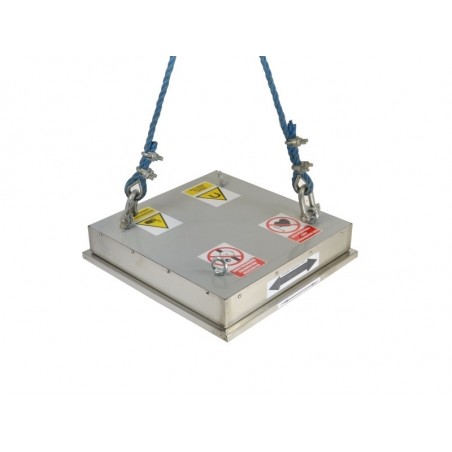

Upphängd magnet för järnseparation 505X530X150 / F med rensplatta

Separator monterad ovanför en bandtransportör används för att fånga upp oönskade stål- och järnelement från transporterade ämnen (livsmedelsindustri, bearbetning av plast, mineralråvaror, återvinning etc.) Monterad i en viss vinkel kan den vara användbar även som en rännseparator. Det lufttäta höljet av syrafast stål innehåller ett magnetsystem med ferritmagneter. Det är bottenytan på avskiljaren som är magnetiskt aktiv. Avskiljarens fyra hörn är försedda med skruvade öppningar M10, där ögonen som används för upphängning skruvas in.

Rengöringsplåten är tillverkad av syrafast stål och mjuk aluminium, som skyddar avskiljarens yta från skador orsakade av slag från fångade element. Två remsor av magnetisk mjuk metallplåt som är inbyggda i plattan gör att den håller fast vid avskiljaren och samtidigt lätt kan rivas ut med fångade element, vilket effektiviserar rengöringen.

På beställning kan vi leverera magnetiska separatorer med mått som kunden själv väljer.
Magnetiska parametrar, aktivitetsområde och mått anpassas efter kundens behov och förväntningar.

Magnetfältet i mitten av ytan på den magnetiska polen är ~0,110 [T].

Magnetfältet på kanten av ytan på den magnetiska polen (max.) är ~0,200 [T].

Magnetfältet i mitten av ytan mellan de magnetiska polerna är ~0,120 [T].

Magnetfältet i mitten av ytan mellan magnetpolerna på ett avstånd av:
20 mm från separatorn är ~0,114 [T]
55 mm från separatorn är ~0,080 [T]
100 mm från separatorn är ~0,045 [T]
150 mm från separatorn är ~0,030 [T]
200 mm från separatorn är ~0,020 [T]
220 mm från separatorn är ~0,017 [T]

Som exempel, fångstområde för olika fångade föremål:
cylinder 180g - ca 100 mm,
skruvlock M5-M10 - ca 110 mm,
hammare 2kg-5kg - ca 145 mm,
plattnyckel - ca 220 mm,
järnspik - ca 270 mm.

I magnetseparatorn används sintrade ferritmagneter.
Max. arbetstemperatur för magnetseparatorer med ferritmagneter är ca 250°[C].

Varning! Oförsiktig hantering kan orsaka allvarliga handskador!

Separatorns vikt är: ~ 105,0 [kg]
