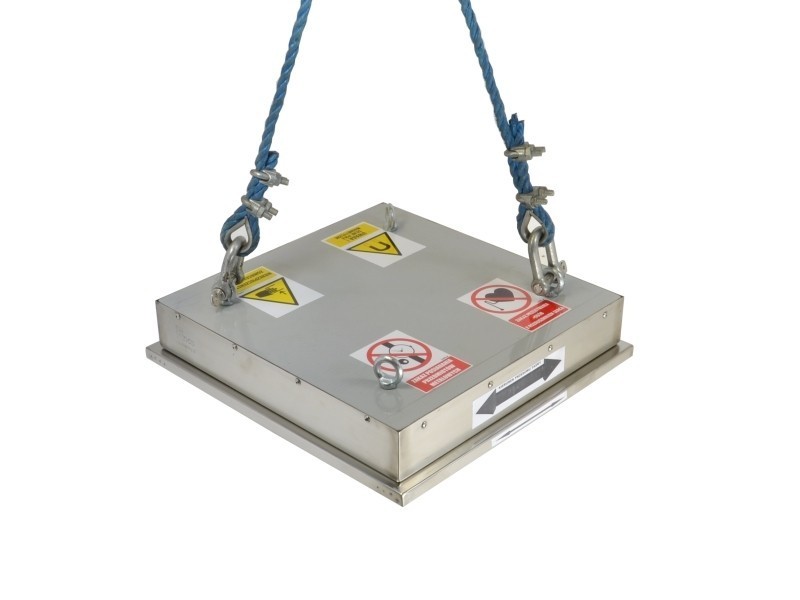

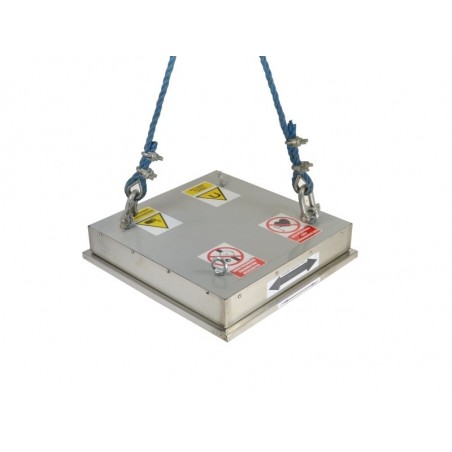

Závesný magnet na separáciu železa 505X530X150 / F s čistiacou doskou

Separátor namontovaný nad letom pásového dopravníka sa používa na zachytávanie nežiaducich oceľových a železných prvkov z prepravovaných látok (potravinársky priemysel, spracovanie plastov, nerastných surovín, recyklácia atď.). Namontovaný pod určitým uhlom môže byť užitočný aj ako žľabový separátor. Vzduchotesný kryt vyrobený z kyselinovzdornej ocele obsahuje magnetický systém zostavený z feritových magnetov. Je to spodná plocha separátora, ktorá je magneticky aktívna. Štyri rohy separátora sú vybavené skrutkovacími otvormi M10, v ktorých sú zaskrutkované oká používané na zavesenie.

Čistiaca doska je vyrobená z kyselinovzdornej ocele a mäkkého hliníka a chráni povrch separátora pred poškodením spôsobeným nárazmi zachytených prvkov. Dva pásy magnetického plechu z mäkkého kovu zabudované do dosky spôsobujú, že držia na separátore a zároveň sa dajú ľahko vytrhnúť so zachytenými prvkami, čím sa zefektívňuje čistenie.

Na objednávku sme pripravení dodať magnetické odlučovače s rozmermi, ktoré si Klient zvolí.
Magnetické parametre, rozsah činnosti a rozmery sa upravujú podľa potrieb a očakávaní Klienta.

Magnetické pole v strede povrchu magnetického pólu je ~0,110 [T].

Magnetické pole na okraji povrchu magnetického pólu (max.) je ~0,200 [T].

Magnetické pole v strede povrchu medzi magnetickými pólmi je ~0,120 [T].

Magnetické pole v strede povrchu medzi magnetickými pólmi vo vzdialenosti:
20 mm od separátora je ~0,114 [T]
55 mm od separátora je ~0,080 [T]
100 mm od separátora je ~0,045 [T]
150 mm od separátora je ~0,030 [T]
200 mm od separátora je ~0,020 [T]
220 mm od separátora je ~0,017 [T]

Ako príklad uvádzame rozsah zachytenia rôznych zachytených predmetov:
valec 180g - cca 100 mm,
uzávery skrutiek M5-M10 - cca 110 mm,
kladivo 2kg-5kg - cca 145 mm,
plochý kľúč - cca 220 mm,
železné klince - cca 270 mm.

V magnetickom separátore boli použité spekané feritové magnety.
Maximálna pracovná teplota magnetických separátorov s feritovými magnetmi je približne 250°[C].

Pozor! Neopatrná manipulácia môže spôsobiť vážne poranenie rúk!

Hmotnosť separátora je: ~ 105,0 [kg]
