D5 x 10 / N38 - Neodymový magnet (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

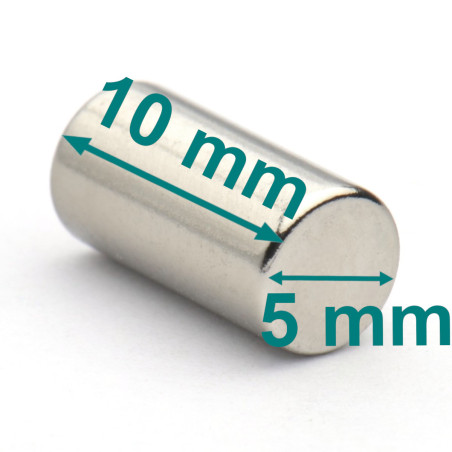

Vonkajší priemer
5 [mm] +0,1/-0,1
Výška
10 [mm] +0,1/-0,1
Smer magnetizácie pozdĺž rozmeru
10 [mm]
Trieda
N38
Typ magnetu
Neodym
Maximálna zdvíhacia kapacita
~0,89 [kg]
Povrchová úprava
Poniklované (NiCuNi)
Maximálna pracovná teplota
≤ 80 [°C]
Hmotnosť
1,47 [g]
Výkonnostné parametre

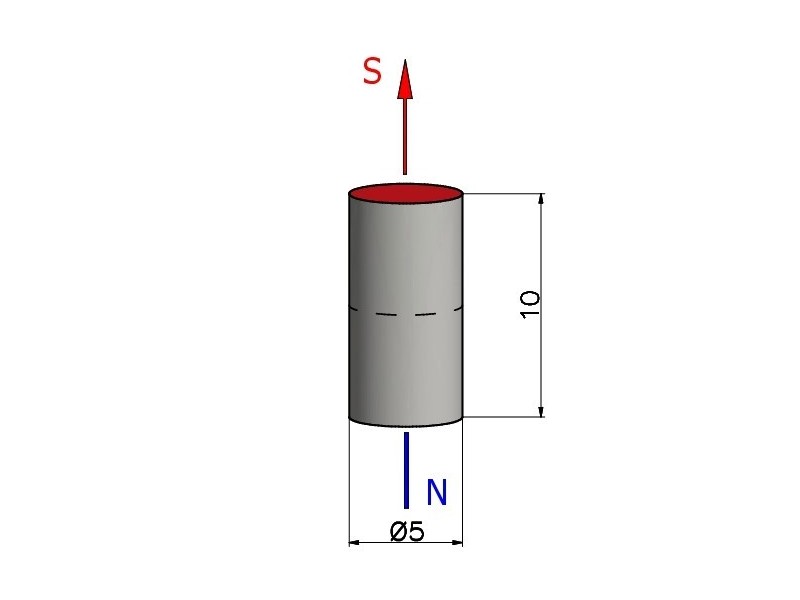

Smer magnetizácie po výške znamená, že jedna kruhová plocha magnetu tvorí N-pól, zatiaľ čo druhá - opačná - kruhová plocha sa vzťahuje na S-pól.
Vyššie uvedená maximálna nosnosť bola nameraná pri použití hladkého lešteného plechu. Použitý plech mal optimálnu hrúbku. Ťahová sila pôsobila kolmo. Pri sile pôsobiacej rovnobežne s plechom, t. j. pri pohybe magnetu po plechu, bude zdvíhacia kapacita magnetu výrazne nižšia. Medzera medzi magnetom a plechom, ktorá vzniká v dôsledku toho, že plech je pokrytý vrstvou farby alebo galvanickým povlakom, tiež spôsobí zníženie zdvíhacej schopnosti magnetu. Akákoľvek drsnosť alebo nerovnosť plechu tiež zníži zdvíhací výkon magnetu. Najvyššia zdvíhacia kapacita sa dosiahne použitím dostatočne hrubého plechu s vysokým obsahom železa. Použitie plechu z ocele s vysokým obsahom uhlíka alebo liatiny bude mať za následok nižšiu zdvíhacia schopnosť. Na maximálnu zdvíhacia kapacitu má vplyv aj prevádzková teplota magnetu. Zahriaty magnet bude mať nižšiu zdvíhacie kapacitu.
nepoužívajte vo vode
Spekané neodymové magnety sú krehké (lámavé). Neodymový magnet bez puzdra by sa mohol po náraze s iným silným magnetom zlomiť.
Konkrétna maximálna prevádzková teplota magnetu závisí od magnetického obvodu, v ktorom je umiestnený, preto dôrazne odporúčame, aby ste si magnet vyskúšali v konkrétnych podmienkach. Zahriaty magnet bude mať menšiu priľnavosť. Teplotný koeficient remanencie TK(Br): ≤ -0,12 %/°C. Teplotný koeficient koercivity TK(HcJ): ≤ -0,6 %/°C.
Tu uvedené hodnoty parametrov magnetov sú výsledkom meraní vykonaných na jednom konkrétnom magnete a slúžia na porovnanie magnetov dostupných v online obchode. Odporúčame, aby ste si magnet sami vyskúšali v očakávaných prevádzkových podmienkach.
Magnetické vlastnosti materiálu triedy N38
remanencia Br |
~ 1,197 [T] |
koercivita HcB |
~ 842 [kA/m] |
koercivita HcJ |
~ 935 [kA/m] |
Magnetické vlastnosti nie sú pre každý magnet rovnaké. Výsledky meraní rôznych vzoriek sa budú okrem iného líšiť v dôsledku vnútornej heterogenity materiálu a tolerancií merania použitého meracieho zariadenia. Pri meraniach podľa IEC 60404-5 sú tolerancie merania ±1 % pre remanenčnú indukciu Br a ±2 % pre koercivitu HcB a koercivitu HcJ. Magnet, ktorý je potiahnutý niklom, by sa mal pred meraním zbaviť tohto povlaku, pretože magnetické vlastnosti niklu ovplyvnia výsledok merania a podhodnotia získané hodnoty parametrov. Zinkový povlak nemá vplyv na výsledok merania.
Preto sú uvedené hodnoty parametrov približné.
Môžeme ponúknuť parametre magnetu podľa individuálnych špecifikácií, vrátane parametrov pre remanenčnú indukciu Br, koercivitu HcB, koercivitu HcJ, magnetický moment, pracovný bod Jd, smer magnetizácie a jeho odchýlku atď. V e-mailovej korešpondencii uveďte požadované minimálne hodnoty parametrov alebo hodnoty magnetických parametrov v uvedenom minimálno-maximálnom rozsahu.
Fyzikálne vlastnosti
Hustota |
~7,5 [g/cm3] |
Tvrdosť podľa Vickersa (HV) |
~600 [kg/mm2] |
Rezistivita |
~144 [uOhm x cm] |
Ak požadujete neodymové magnety vyrobené podľa prísnych špecifikácií, pošlite nám svoj dopyt spolu s požiadavkami.
.jpg)
D5x10/N38 - Neodymový tyčový magnet
Neodymový magnet silne priťahuje železo a všetky jeho zliatiny, ako aj gadolínium, nikel, erbium, kobalt a dysprózium. To, či je kovový predmet priťahovaný silnejšie alebo slabšie, závisí aj od jeho tvaru. V prípade dlhého predmetu, napríklad železného klinca, sa po nasýtení magnetickým poľom polohy magnetických pólov rýchlo stabilizujú. Pól "N" je na jednom konci klinca a pól "S" na druhom. Ak tento klinec roztavíme pri vysokej teplote a vzniknutý materiál sformujeme do gule, bude ťažšie túto guľu priťahovať magnetickým poľom, najmä ak je guľa v pohybe. V tomto vysokom magnete s priemerom 5 mm a výškou 10 mm sa pól N nachádza na kruhovej základni valca a pól S na opačnej, tiež kruhovej ploche.
