D5 x 10 / N38 - Neodimyum mıknatıs (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

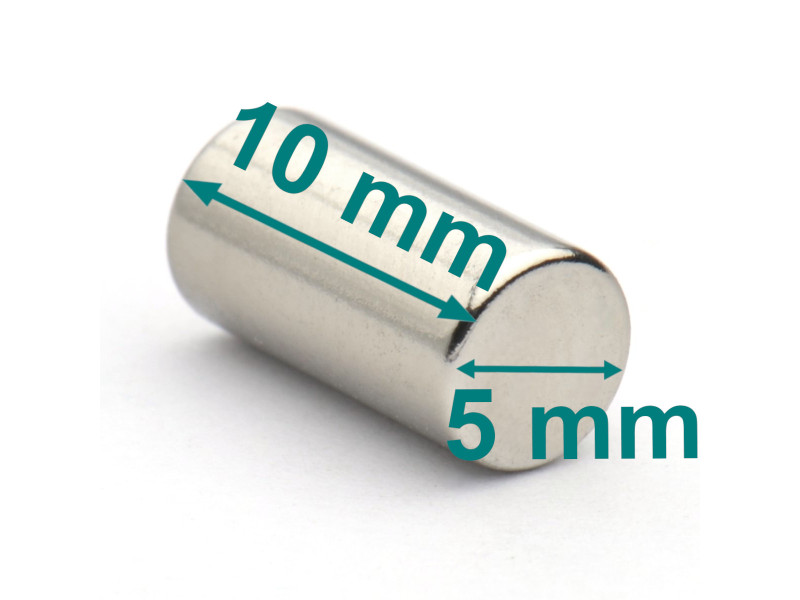

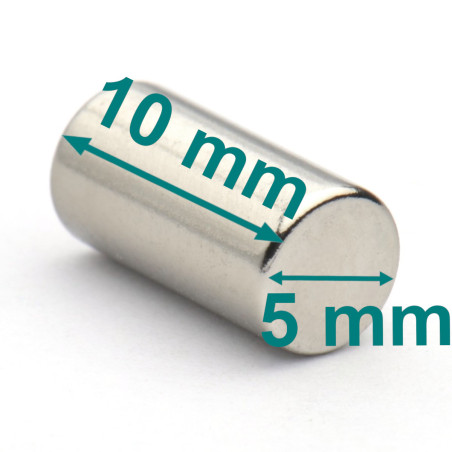

Dış çap
5 [mm] +0,1/-0,1
Yükseklik
10 [mm] +0,1/-0,1
Boyut boyunca mıknatıslanma yönü
10 [mm]
Sınıf
N38
Mıknatıs tipi
Neodimyum
Maksimum kaldırma kapasitesi
~0,89 [kg]
Kaplama
Nikel kaplama (NiCuNi)
Maksimum çalışma sıcaklığı
≤ 80 [°C]
Ağırlık
1,47 [g]
Performans parametreleri

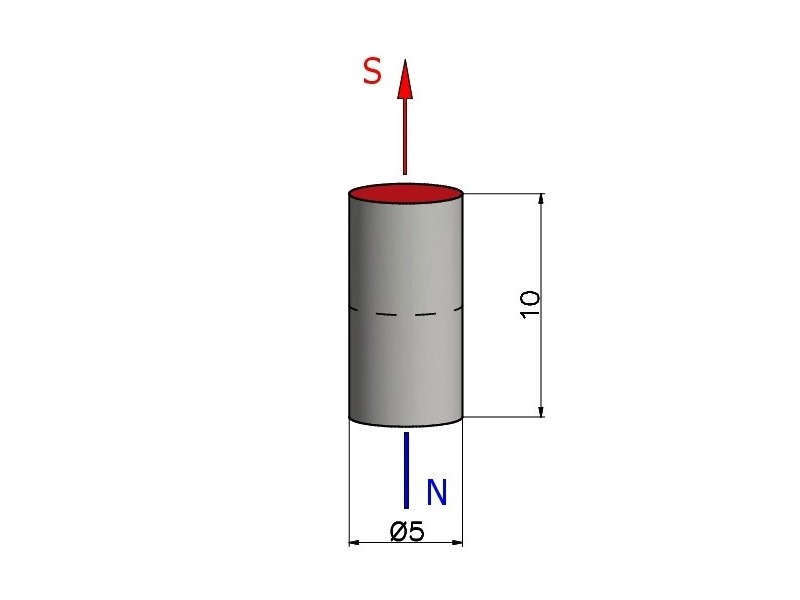

Yükseklik boyunca mıknatıslanma yönü, bir mıknatısın bir dairesel yüzeyinin N-kutbunu oluşturduğu, diğer - karşıt - dairesel yüzeyin ise S-kutbunu ifade ettiği anlamına gelir.
Yukarıda belirtilen maksimum kaldırma kapasitesi pürüzsüz, cilalı sac kullanılarak ölçülmüştür. Kullanılan sac metal optimum kalınlıktaydı. Çekme kuvveti dik olarak etki etmiştir. Sac levhaya paralel olarak etki eden bir kuvvetle, yani mıknatısı sac levha boyunca hareket ettirirken, mıknatısın kaldırma kapasitesi önemli ölçüde daha düşük olacaktır. Sac metalin bir boya tabakası veya galvanik kaplama ile kaplanmasından kaynaklanan mıknatıs ve sac metal arasındaki boşluk da mıknatısın kaldırma kapasitesinde bir azalmaya neden olacaktır. Sac metalin herhangi bir pürüzlülüğü veya düzgünsüzlüğü de mıknatısın kaldırma kapasitesini azaltacaktır. En yüksek kaldırma kapasitesi, yüksek miktarda demir içeren yeterince kalın bir sac kullanılarak elde edilir. Yüksek karbonlu çelik veya dökme demir sac kullanılması daha düşük bir kaldırma kapasitesiyle sonuçlanacaktır. Maksimum kaldırma kapasitesi mıknatısın çalışma sıcaklığından da etkilenir. Isıtılmış bir mıknatıs daha düşük bir kaldırma kapasitesine sahip olacaktır.
su i̇çi̇nde kullanmayin
Sinterlenmiş neodim mıknatıslar kırılgandır (kırılgan). Muhafazasız bir neodim mıknatıs, başka bir güçlü mıknatısla çarpıştıktan sonra kırılabilir.
Bir mıknatısın spesifik maksimum çalışma sıcaklığı, yerleştirildiği manyetik devreye bağlıdır, bu nedenle mıknatısı belirli koşullar altında kendiniz test etmenizi şiddetle tavsiye ederiz. Isıtılmış bir mıknatıs daha az yapışma kuvvetine sahip olacaktır. Sıcaklık remanans katsayısı TK(Br): ≤ -0,12%/°C. Sıcaklık zorlayıcılık katsayısı TK(HcJ): ≤ -%0,6/°C.
Burada sunulan mıknatıs parametre değerleri, belirli bir mıknatıs üzerinde yapılan ölçümlerin sonucudur ve çevrimiçi mağazada bulunan mıknatısları karşılaştırmak için kullanılır. Mıknatısı beklenen çalışma koşulları altında kendiniz test etmenizi öneririz.
N38 malzeme sınıfının manyetik özellikleri
remanence Br |
~ 1,197 [T] |
zorlayıcılık HcB |
~ 842 [kA/m] |
zorlayıcılık HcJ |
~ 935 [kA/m] |
Manyetik özellikler her mıknatıs için aynı değildir. Farklı numunelerin ölçüm sonuçları, diğer şeylerin yanı sıra, malzemenin doğal heterojenliği ve kullanılan ölçüm cihazının ölçüm toleransları nedeniyle değişecektir. IEC 60404-5'e uygun ölçümler için, ölçüm toleransları remanans indüksiyonu Br için ±%1 ve koersivite HcB ve koersivite HcJ için ±%2'dir. Nikel ile kaplanmış bir mıknatıs, nikelin manyetik özellikleri ölçüm sonucunu etkileyeceğinden ve elde edilen parametre değerlerini olduğundan düşük göstereceğinden, ölçümden önce bu kaplamanın çıkarılması gerekir. Çinko kaplama ölçüm sonucunu etkilemez.
Bu nedenle, verilen parametre değerleri yaklaşıktır.
Mıknatıs parametrelerini, remanans indüksiyonu Br, zorlayıcılık HcB, zorlayıcılık HcJ, manyetik moment, çalışma noktası Jd, mıknatıslanma yönü ve sapması vb. dahil olmak üzere bireysel spesifikasyonlara göre sunabiliriz. E-posta yazışmalarınızda lütfen gerekli minimum parametre değerlerini veya belirtilen minimum-maksimum aralıktaki manyetik parametre değerlerini belirtiniz.
Fiziksel özellikler
Yoğunluk |
~7,5 [g/cm3] |
Vickers sertliği (HV) |
~600 [kg/mm2] |
Dirençlilik |
~144 [uOhm x cm] |
Sıkı spesifikasyonlara göre üretilmiş neodim mıknatıslara ihtiyacınız varsa, lütfen talebinizi gereksinimlerinizle birlikte bize gönderin.
.jpg)

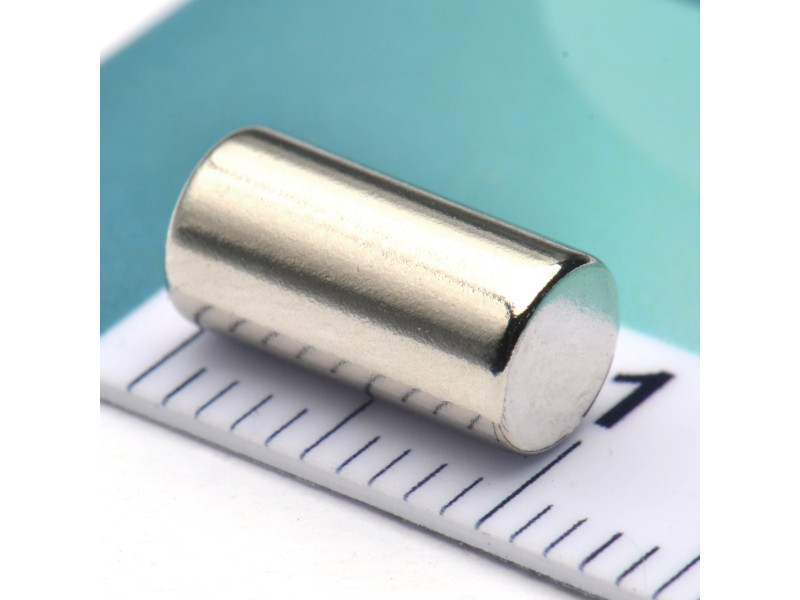

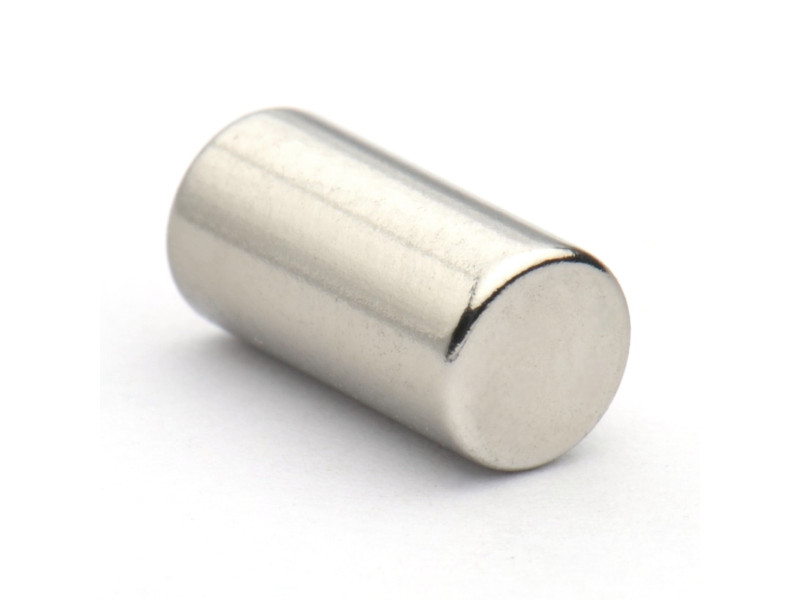

D5x10/N38 - Neodimyum çubuk mıknatıs
Bir neodim mıknatıs, demir ve tüm alaşımlarının yanı sıra gadolinyum, nikel, erbiyum, kobalt ve disprosyumu güçlü bir şekilde çeker. Metal bir nesnenin az ya da çok güçlü bir şekilde çekilip çekilmeyeceği şekline de bağlıdır. Demir çivi gibi uzun bir nesne manyetik alana doyurulduğunda manyetik kutupların konumları hızla sabitlenir. 'N' kutbu çivinin bir ucunda, 'S' kutbu ise diğer ucundadır. Bu çiviyi yüksek sıcaklıkta eritir ve elde edilen malzemeyi bir küre haline getirirsek, özellikle küre hareket halindeyse, bu küreyi manyetik alanla çekmek daha zor olacaktır. Çapı 5 mm ve yüksekliği 10 mm olan bu yüksek mıknatısta N kutbu silindirin dairesel tabanında, S kutbu ise tam karşıdaki yine dairesel yüzeyde yer almaktadır.
