- Slut i Lager
Yttre diameter
6 [mm] +0,1/-0,1
Höjd
3 [mm] +0,1/-0,1
Magnetiseringsriktning längs dimensionen
3 [mm]
Betyg
N38
Typ av magnet
Neodym
Maximal lyftkapacitet
~0,77 [kg]
Beläggning
Förnicklad (NiCuNi)
Maximal arbetstemperatur
≤ 80 [°C]
Vikt
0,64 [g]
Parametrar för prestanda

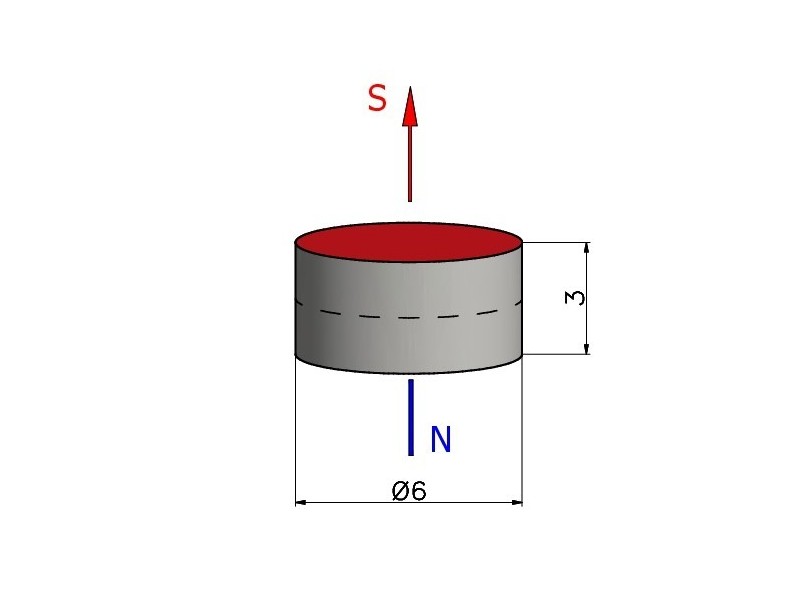

Magnetiseringens riktning längs höjden innebär att en magnet har en cirkelyta som utgör N-polen, medan den andra - motsatta - cirkelytan utgör S-polen.
Den maximala lyftkapacitet som anges ovan uppmättes med hjälp av slät, polerad plåt. Den använda plåten hade optimal tjocklek. Avdragskraften verkade vinkelrätt. Med en kraft som verkar parallellt med plåten, dvs. när magneten rör sig över plåten, kommer magnetens lyftkapacitet att vara betydligt lägre. Gapet mellan magneten och plåten, som uppstår om plåten är täckt av ett lager färg eller en galvanisk beläggning, kommer också att minska magnetens lyftkapacitet. Eventuell grovhet eller ojämnhet i plåten minskar också magnetens lyftkapacitet. Den högsta lyftkapaciteten uppnås genom att använda en tillräckligt tjock plåt som innehåller en stor mängd järn. Om man använder stålplåt med hög kolhalt eller gjutjärnsplåt får man en lägre lyftkapacitet. Den maximala lyftkapaciteten påverkas också av magnetens driftstemperatur. En uppvärmd magnet har en lägre lyftkapacitet.
Använd inte i vatten
Sintrade neodymmagneter är spröda (ömtåliga). En neodymmagnet utan hölje kan gå sönder efter en kollision med en annan stark magnet.
Den specifika maximala driftstemperaturen för en magnet beror på den magnetiska krets där den är placerad, så vi rekommenderar starkt att du testar magneten själv under specifika förhållanden. En uppvärmd magnet kommer att ha mindre vidhäftningskraft. Temperaturkoefficient för remanens TK(Br): ≤ -0,12%/°C. Temperaturkoefficient för koercivitet TK(HcJ): ≤ -0,6%/°C.
De magnetparametervärden som presenteras här är resultatet av mätningar som gjorts på en specifik magnet och används för att jämföra magneter som finns i onlinebutiken. Vi rekommenderar att du själv testar magneten under förväntade driftsförhållanden.
Magnetiska egenskaper för materialklass N38
remanens Br |
~ 1,197 [T] |
Koercivitet HcB |
~ 842 [kA/m] |
Koercivitet HcJ |
~ 935 [kA/m] |
Vi kan erbjuda magnetparametrar enligt individuella specifikationer, inklusive för remanensinduktion Br, koercivitet HcB, koercivitet HcJ, magnetiskt moment, driftpunkt Jd, magnetiseringsriktning och dess avvikelse, etc. I din e-postkorrespondens, vänligen ange de nödvändiga minimiparametervärdena eller magnetiska parametervärdena inom det angivna minimi-maximumintervallet.
Fysikaliska egenskaper
Densitet |
~7,5 [g/cm3] |
Vickers hårdhet (HV) |
~600 [kg/mm2] |
Resistivitet |
~144 [uOhm x cm] |
Om du behöver neodymmagneter som tillverkas enligt strikta specifikationer, vänligen skicka oss din förfrågan tillsammans med dina krav.

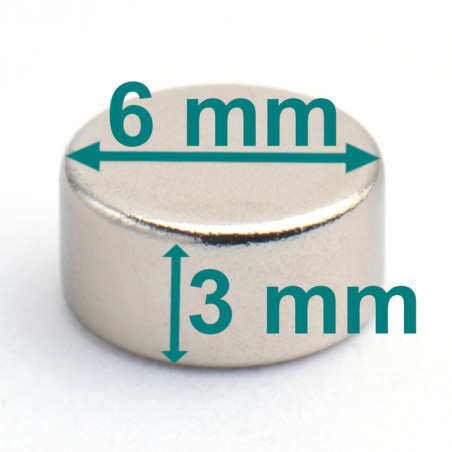

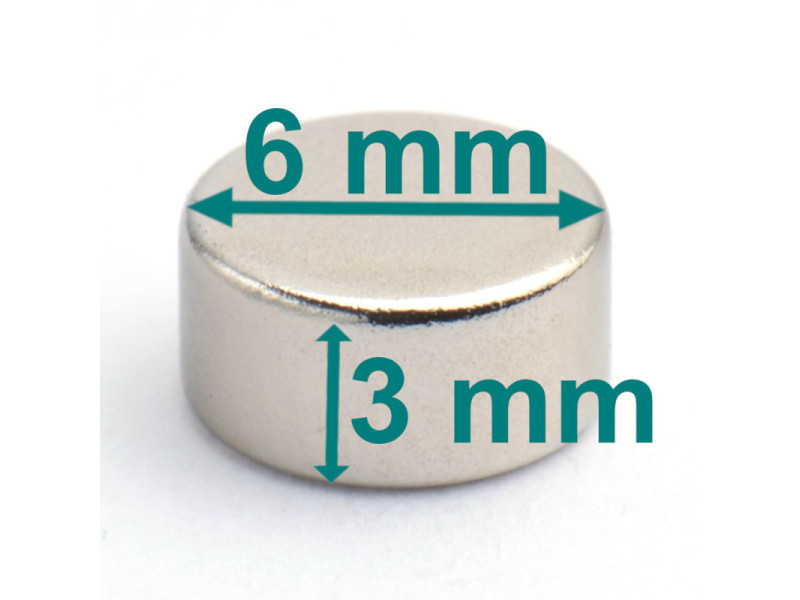

D6x3/N38 - Magnetskiva av neodymium
Denna skivmagnet med en diameter på 6 mm och en höjd på 3 mm är en neodymmagnet. I bildgalleriet kan du se en grafik som visar den kraft med vilken magneten kan lossas beroende på riktningen på den kraft som verkar på magneten och beroende på luftspalten. Den bästa järnplåten bör vara minst 1 mm tjock. Om plåten är tunnare kommer neodymmagnetfältet att mätta hela plåtens tjocklek, men tyvärr kommer en del av magnetfältet från magneten att vara improduktivt placerat bakom plåten, och därför kommer magneten att ha en lägre lyftkapacitet i praktiken.
