D6 x 3 / N38 - Aimant en néodyme (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

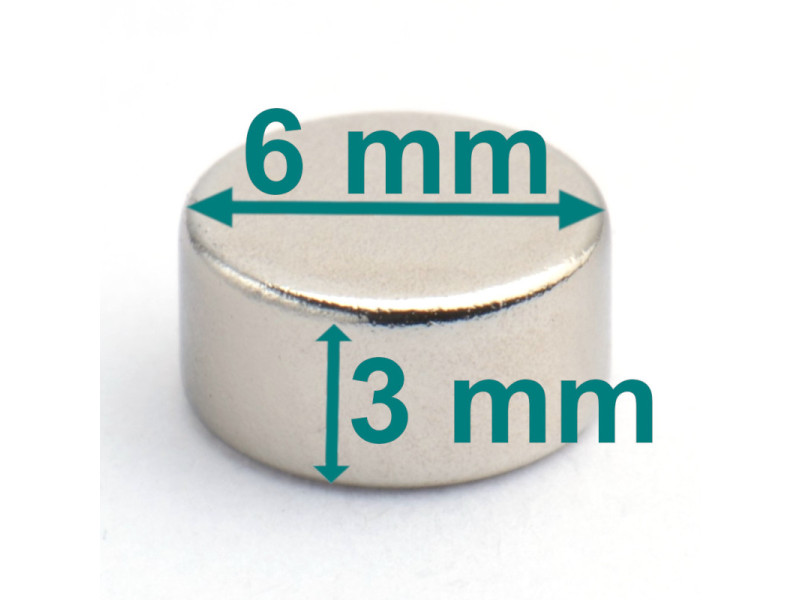

Diamètre extérieur
6 [mm] +0,1/-0,1
Hauteur
3 [mm] +0,1/-0,1
Direction de magnétisation le long de la dimension
3 [mm]
Grade
N38
Type d'aimant
Néodyme
Capacité de levage maximale
~0,77 [kg]
Revêtement
Nickelé (NiCuNi)
Température maximale de fonctionnement
≤ 80 [°C]
Poids
0,64 [g]
Paramètres de performance

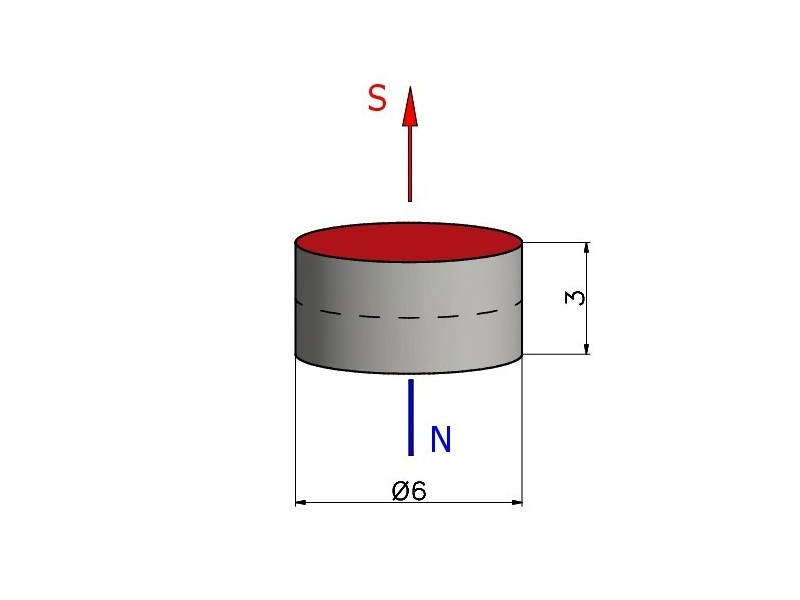

La direction de l'aimantation le long de la hauteur signifie qu'une surface circulaire d'un aimant constitue le pôle N, tandis que l'autre surface circulaire - opposée - désigne le pôle S.
La capacité de levage maximale spécifiée ci-dessus a été mesurée à l'aide de tôles lisses et polies. La tôle utilisée était d'une épaisseur optimale. La force d'arrachement a agi perpendiculairement. Avec une force agissant parallèlement à la tôle, c'est-à-dire en déplaçant l'aimant sur la tôle, la capacité de levage de l'aimant sera nettement inférieure. L'écart entre l'aimant et la tôle, résultant du fait que la tôle est recouverte d'une couche de peinture ou d'un revêtement galvanique, entraîne également une diminution de la capacité de levage de l'aimant. Toute rugosité ou irrégularité de la tôle réduit également la capacité de levage de l'aimant. La capacité de levage la plus élevée est obtenue en utilisant une tôle suffisamment épaisse contenant une grande quantité de fer. L'utilisation d'une tôle en acier à haute teneur en carbone ou en fonte entraîne une capacité de levage plus faible. La capacité de levage maximale est également influencée par la température de fonctionnement de l'aimant. Un aimant chauffé aura une capacité de levage plus faible.
ne pas utiliser dans l'eau
Les aimants en néodyme fritté sont fragiles. Un aimant au néodyme sans boîtier peut se briser après un choc avec un autre aimant puissant.
La température maximale de fonctionnement d'un aimant dépend du circuit magnétique dans lequel il est placé, c'est pourquoi nous vous recommandons vivement de tester l'aimant vous-même dans des conditions spécifiques. Un aimant chauffé aura une force d'adhérence moindre. Coefficient de température de la rémanence TK(Br) : ≤ -0,12%/°C. Coefficient de température de la coercivité TK(HcJ) : ≤ -0,6%/°C.
Les valeurs des paramètres de l'aimant présentées ici sont le résultat de mesures effectuées sur un aimant spécifique et sont utilisées pour comparer les aimants disponibles dans la boutique en ligne. Nous vous recommandons de tester vous-même l'aimant dans les conditions d'utilisation prévues.
Propriétés magnétiques du matériau N38
rémanence Br |
~ 1,197 [T] |
coercivité HcB |
~ 842 [kA/m] |
coercivité HcJ |
~ 935 [kA/m] |
Les propriétés magnétiques ne sont pas identiques pour tous les aimants. Les résultats des mesures effectuées sur différents échantillons varient, entre autres, en raison de l'hétérogénéité inhérente au matériau et des tolérances de l'appareil de mesure utilisé. Pour les mesures effectuées conformément à la norme IEC 60404-5, les tolérances de mesure sont de ±1% pour l'induction de rémanence Br et de ±2% pour la coercivité HcB et la coercivité HcJ. Un aimant recouvert de nickel doit être enlevé avant la mesure, car les propriétés magnétiques du nickel affectent le résultat de la mesure et sous-estiment les valeurs des paramètres obtenus. Une couche de zinc n'affecte pas le résultat de la mesure.
Par conséquent, les valeurs des paramètres indiquées sont approximatives.
Nous pouvons proposer des paramètres d'aimant selon des spécifications individuelles, y compris pour l'induction de rémanence Br, la coercivité HcB, la coercivité HcJ, le moment magnétique, le point de fonctionnement Jd, la direction de l'aimantation et sa déviation, etc. Dans votre courrier électronique, veuillez indiquer les valeurs minimales requises pour les paramètres ou les valeurs des paramètres magnétiques dans la plage minimale-maximale spécifiée.
Propriétés physiques
Densité |
~7,5 [g/cm3] |
Dureté Vickers (HV) |
~600 [kg/mm2] |
Résistivité |
~144 [uOhm x cm] |
Si vous avez besoin d'aimants en néodyme fabriqués selon des spécifications strictes, veuillez nous envoyer votre demande accompagnée de vos exigences.
D6x3/N38 - Disque aimanté en néodyme

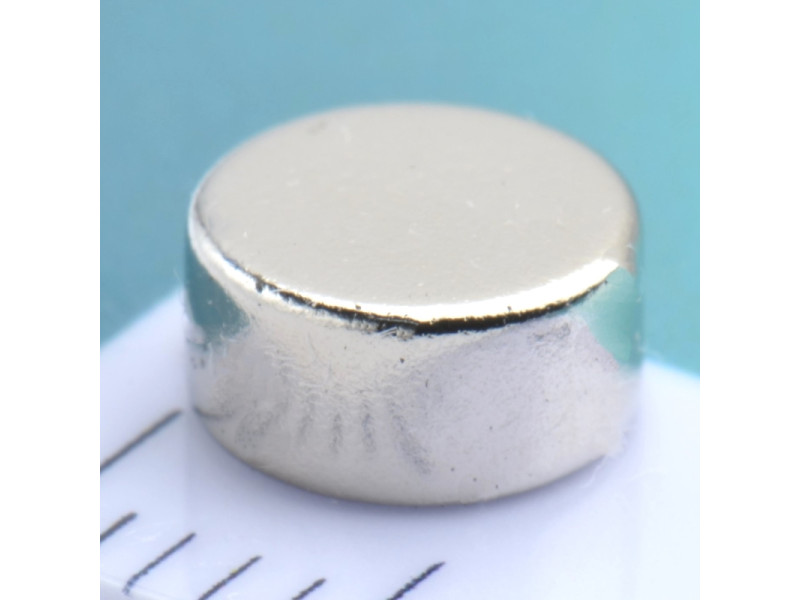

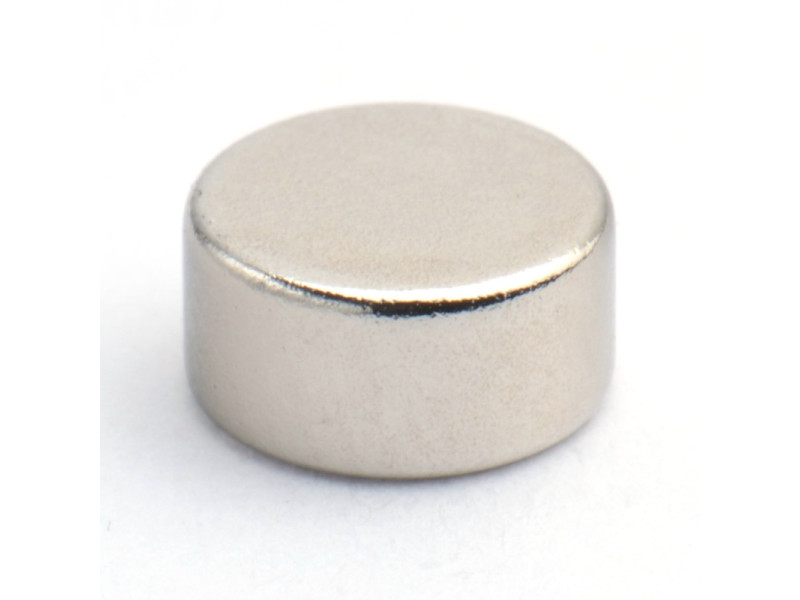

Cet aimant en forme de disque d'un diamètre de 6 mm et d'une hauteur de 3 mm est un aimant en néodyme. Dans la galerie d'images, vous pouvez voir un graphique montrant la force avec laquelle l'aimant peut être détaché en fonction de la direction de la force agissant sur l'aimant et en fonction de l'entrefer. La meilleure tôle de fer doit avoir une épaisseur d'au moins 1 mm. Si la tôle est plus fine, le champ de l'aimant en néodyme saturera toute l'épaisseur de la tôle, mais malheureusement une partie du champ magnétique de l'aimant sera localisée de manière improductive derrière la tôle, et l'aimant aura donc une capacité de levage plus faible dans la pratique.
