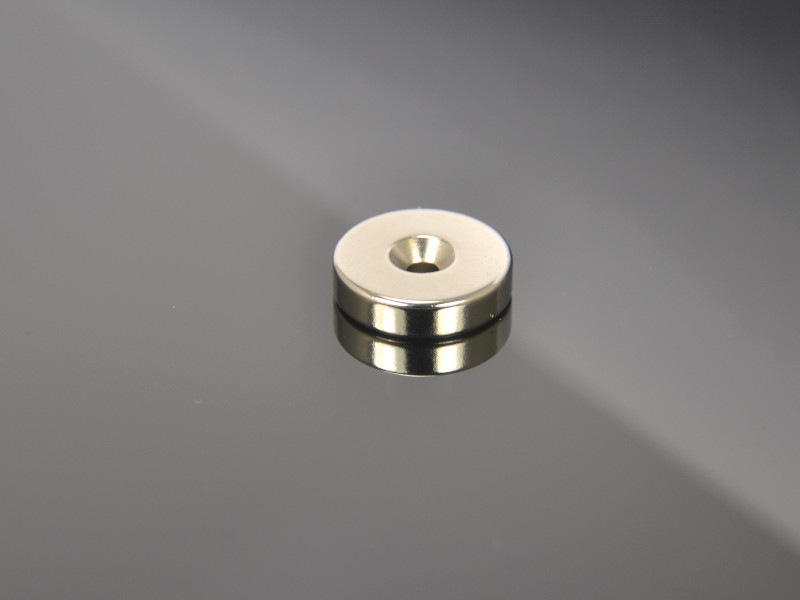

D20 x d7,2/3,6 x 5 / N42 - неодимовий магніт (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

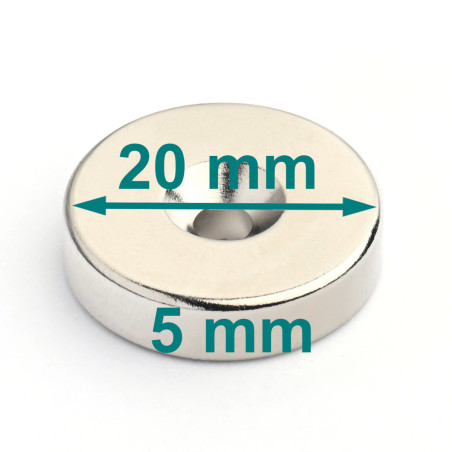

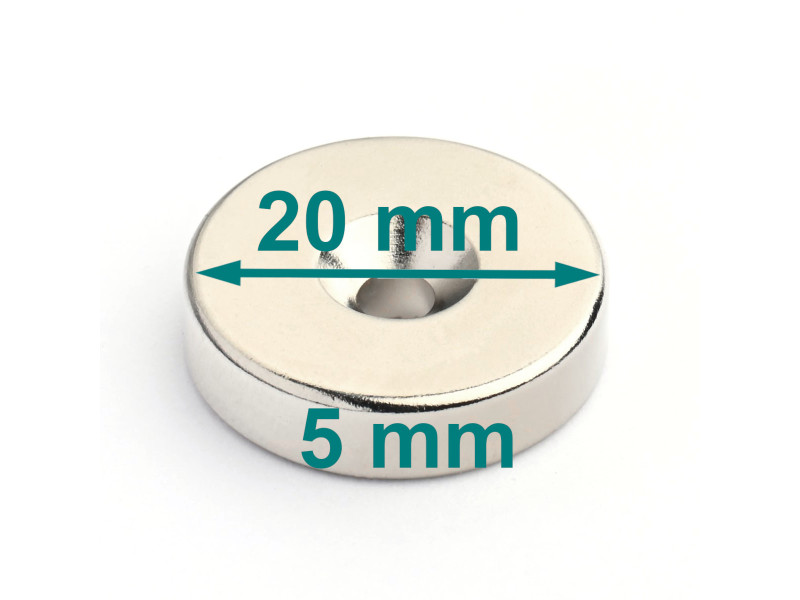

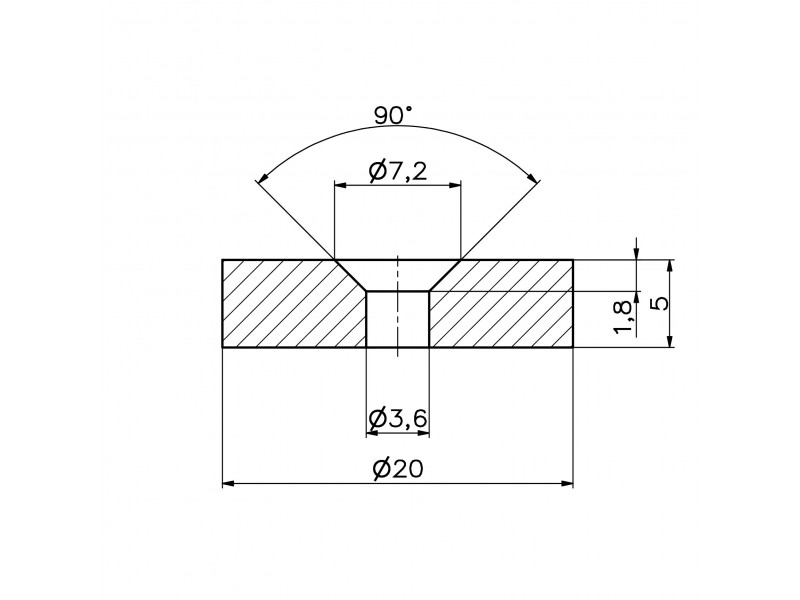

Зовнішній діаметр
20 [mm] +0,1/-0,1
Діаметр отвору для головки гвинта
7,2 [mm] +0,1/-0,1
Внутрішній діаметр
3,6 [mm] +0,1/-0,1
Висота
5 [mm] +0,1/-0,1
Напрямок намагнічування вздовж розміру
5 [мм]
Клас
N42
Тип магніту
Неодим
Максимальна вантажопідйомність
~7,30 [kg]
Покриття
Нікельований (NiCuNi)
Максимальна робоча температура
≤ 80 [°C]
Вага
12 [g]
Параметри продуктивності

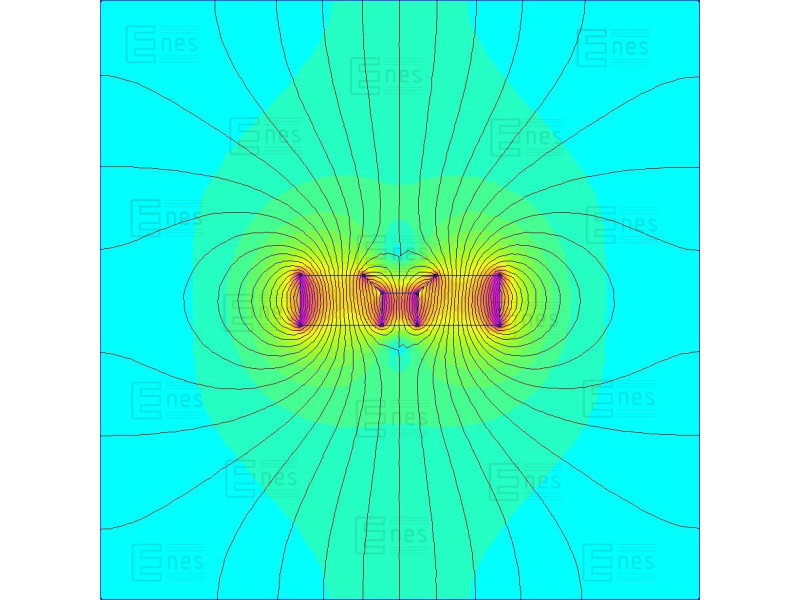

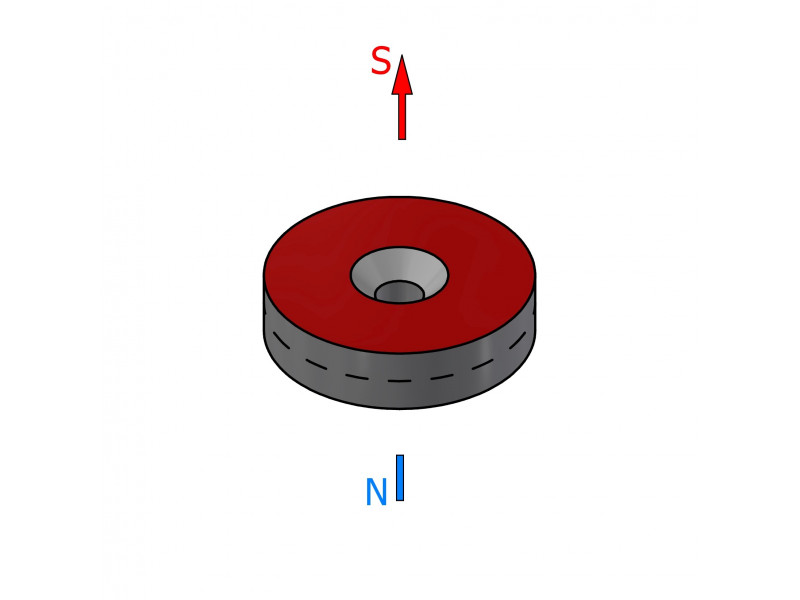

Напрямок намагніченості по висоті означає, що одна кругова поверхня магніту утворює N-полюс, а інша - протилежна - кругова поверхня відноситься до S-полюсу.
Максимальна вантажопідйомність, зазначена вище, була виміряна з використанням гладкого, полірованого листового металу. Використовувався листовий метал оптимальної товщини. Сила відриву діяла перпендикулярно. При силі, що діє паралельно листовому металу, тобто при переміщенні магніту впоперек листа, вантажопідйомність магніту буде значно нижчою. Зазор між магнітом і листовим металом, що утворився в результаті того, що листовий метал покритий шаром фарби або гальванічного покриття, також призведе до зниження підйомної сили магніту. Будь-яка шорсткість або нерівність листового металу також зменшує вантажопідйомність магніту. Найбільша вантажопідйомність досягається при використанні досить товстого листа з високим вмістом заліза. Використання високовуглецевої сталі або чавуну призведе до зниження вантажопідйомності. На максимальну вантажопідйомність також впливає робоча температура магніту. Нагрітий магніт матиме меншу вантажопідйомність.
Конкретна максимальна робоча температура магніту залежить від магнітного ланцюга, в якому він розміщений, тому ми наполегливо рекомендуємо самостійно протестувати магніт в конкретних умовах. Нагрітий магніт матиме меншу силу зчеплення. Температурний коефіцієнт ремагнетизму TK(Br): ≤ -0,12%/°C. Температурний коефіцієнт коерцитивності TK(HcJ): ≤ -0,6%/°C.
Представлені тут значення параметрів магнітів є результатом вимірювань, проведених на одному конкретному магніті, і використовуються для порівняння магнітів, доступних в інтернет-магазині. Ми рекомендуємо самостійно протестувати магніт в очікуваних умовах експлуатації.
Магнітні властивості матеріалу марки N42
реманентність Br |
~ 1,267 [T] |
коерцитивність HcB |
~ 842 [кА/м] |
коерцитивність HcJ |
~ 935 [кА/м] |
Магнітні властивості не є ідентичними для кожного магніту. Результати вимірювань різних зразків будуть відрізнятися, серед іншого, через притаманну матеріалу неоднорідність і допуски вимірювального приладу, що використовується. Для вимірювань відповідно до IEC 60404-5 допуск на вимірювання становить ±1% для індукції реманенса Br і ±2% для коерцитивної сили HcB і коерцитивної сили HcJ. З магнітів, покритих нікелем, перед вимірюванням слід зняти це покриття, оскільки магнітні властивості нікелю впливатимуть на результат вимірювання, занижуючи отримані значення параметрів. Цинкове покриття не впливає на результат вимірювання.
Тому наведені значення параметрів є приблизними.
Ми можемо запропонувати параметри магніту за індивідуальним технічним завданням, в тому числі для індукції реманенса Br, коерцитивної сили HcB, коерцитивної сили HcJ, магнітного моменту, робочої точки Jd, напрямку намагнічування і його відхилення і т.д. У листуванні електронною поштою, будь ласка, вказуйте необхідні мінімальні значення параметрів або значення магнітних параметрів у зазначеному мінімально-максимальному діапазоні.
Фізичні властивості
Щільність |
~7,5 [г/см3] |
Твердість за Віккерсом (HV) |
~600 [кг/мм2] |
Питомий опір |
~ 144 [мОм х см] |
Якщо вам потрібні неодимові магніти, виготовлені за суворими специфікаціями, будь ласка, надішліть нам свій запит разом з вашими вимогами.

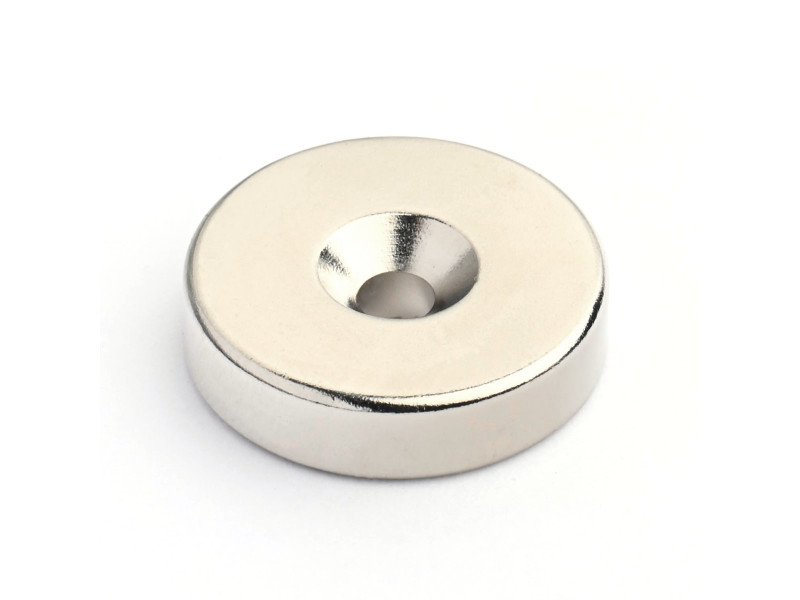

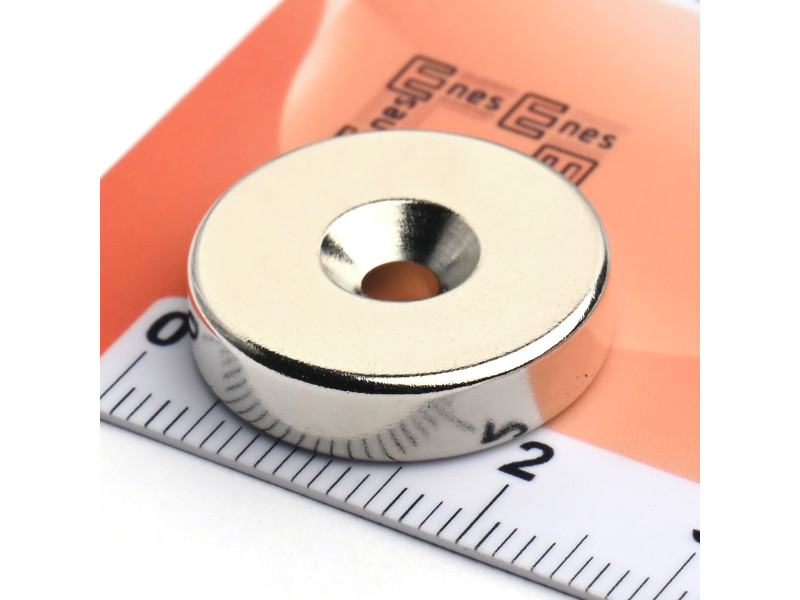

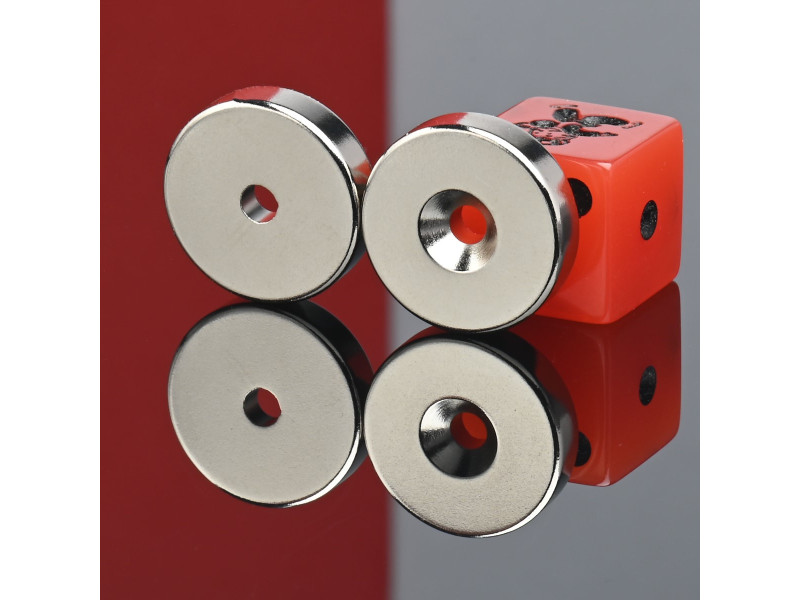

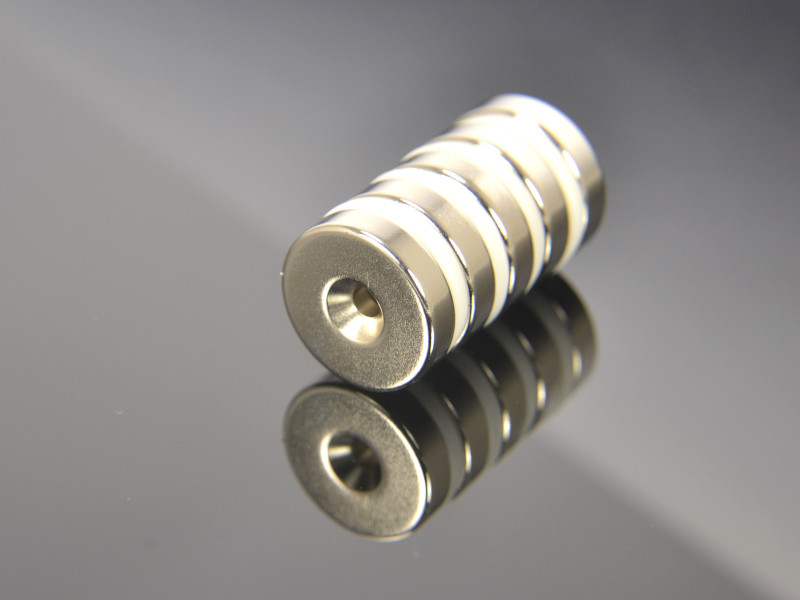

D20xd7,2/3,6x5/N42 - дисковий магніт з потайним отвором
Це кільцевий магніт з отвором під потайну головку гвинта.

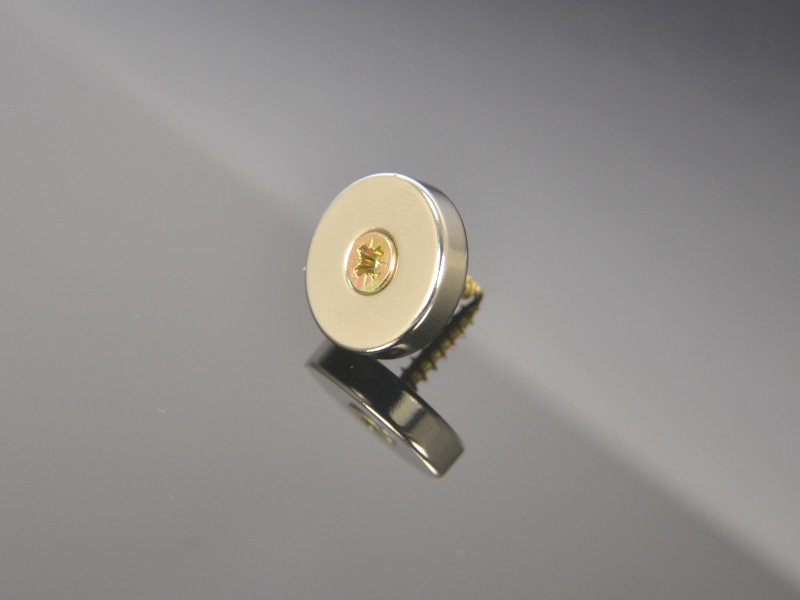

Магніт має скошений отвір для кріплення за допомогою шурупа або гвинта із загостреною головкою.
Це неодимовий магніт, намагнічений по товщині 5 мм. Має два магнітні полюси, тобто є двостороннім. Захищений від корозії нікелевим покриттям. Виготовлений з дотриманням відмінних допусків на розміри. Максимальна робоча температура не перевищує 80 градусів за Цельсієм. Неодимові магніти прилипають до металевої поверхні. Можна прикріплювати магніт до поверхонь з феромагнітних матеріалів. Цей магніт є сильним для своїх розмірів. Це неодимовий магніт, що прикручується. Неодимовий магніт, що прикручується. Неодимовий диск з потайним отвором. Неодимовий магнітний диск з потайним отвором.
