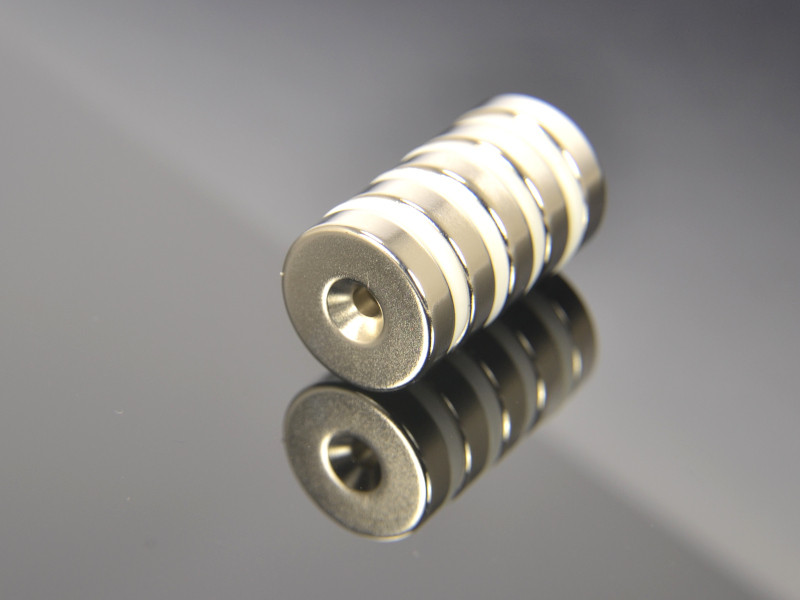

D20 x d7,2/3,6 x 5 / N42 - Neodimyum mıknatıs (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

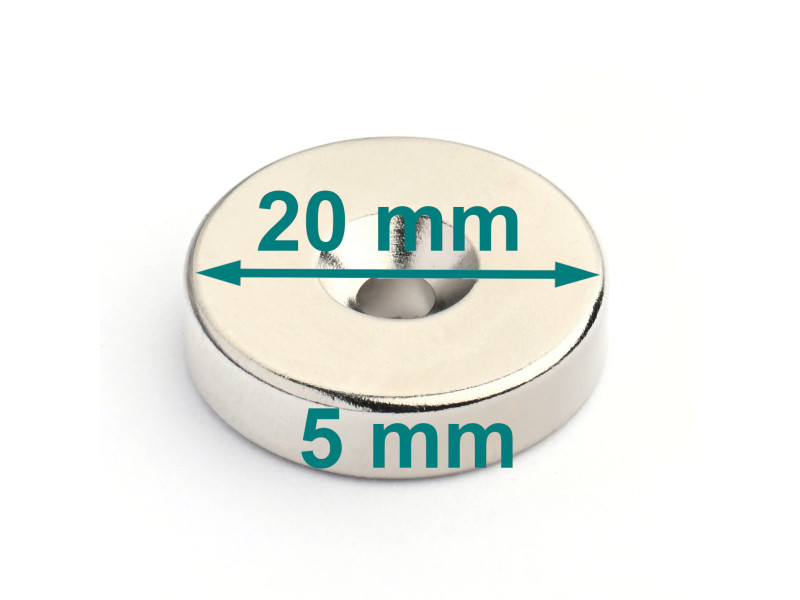

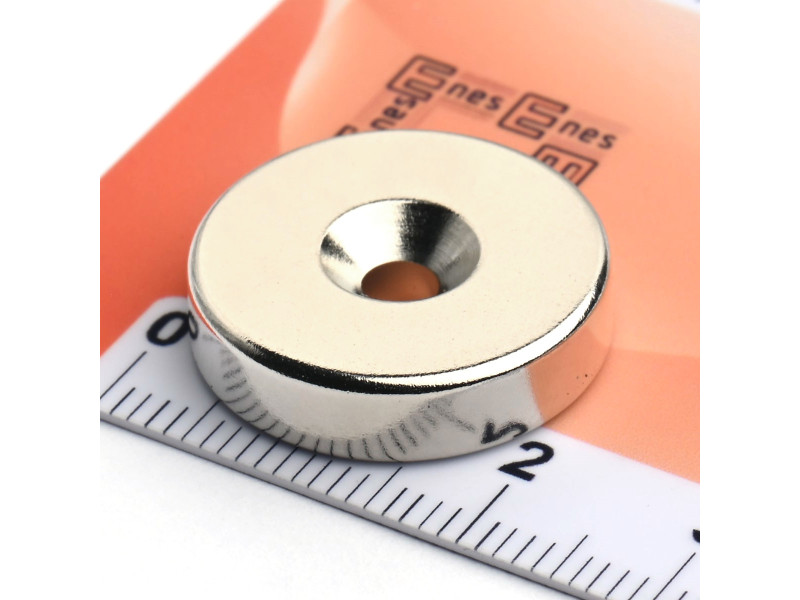

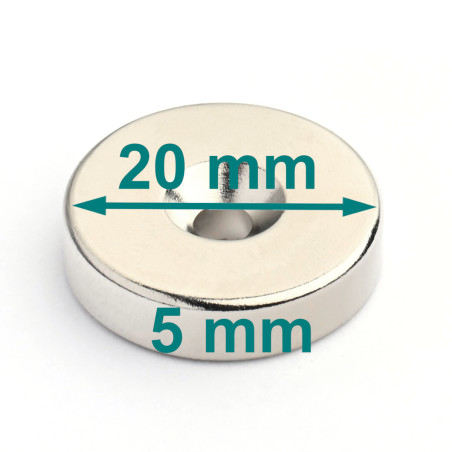

Dış çap
20 [mm] +0,1/-0,1
Vida başı için açıklık çapı
7,2 [mm] +0,1/-0,1
İç çap
3,6 [mm] +0,1/-0,1
Yükseklik
5 [mm] +0,1/-0,1
Boyut boyunca mıknatıslanma yönü
5 [mm]
Sınıf
N42
Mıknatıs tipi
Neodimyum
Maksimum kaldırma kapasitesi
~7,30 [kg]
Kaplama
Nikel kaplama (NiCuNi)
Maksimum çalışma sıcaklığı
≤ 80 [°C]
Ağırlık
12 [g]
Performans parametreleri

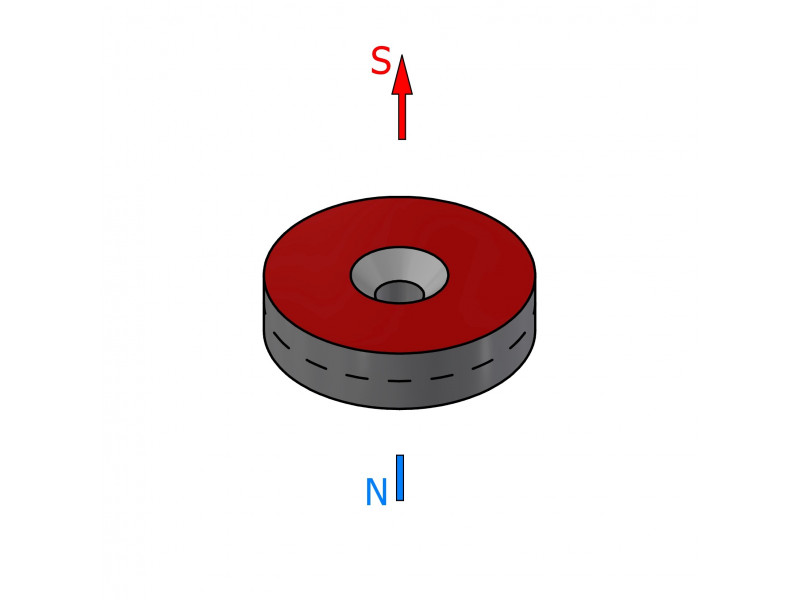

Yükseklik boyunca mıknatıslanma yönü, bir mıknatısın bir dairesel yüzeyinin N-kutbunu oluşturduğu, diğer - karşıt - dairesel yüzeyin ise S-kutbunu ifade ettiği anlamına gelir.
Yukarıda belirtilen maksimum kaldırma kapasitesi pürüzsüz, cilalı sac kullanılarak ölçülmüştür. Kullanılan sac metal optimum kalınlıktaydı. Çekme kuvveti dik olarak etki etmiştir. Sac levhaya paralel olarak etki eden bir kuvvetle, yani mıknatısı sac levha boyunca hareket ettirirken, mıknatısın kaldırma kapasitesi önemli ölçüde daha düşük olacaktır. Sac metalin bir boya tabakası veya galvanik kaplama ile kaplanmasından kaynaklanan mıknatıs ve sac metal arasındaki boşluk da mıknatısın kaldırma kapasitesinde bir azalmaya neden olacaktır. Sac metalin herhangi bir pürüzlülüğü veya düzgünsüzlüğü de mıknatısın kaldırma kapasitesini azaltacaktır. En yüksek kaldırma kapasitesi, yüksek miktarda demir içeren yeterince kalın bir sac kullanılarak elde edilir. Yüksek karbonlu çelik veya dökme demir sac kullanılması daha düşük bir kaldırma kapasitesiyle sonuçlanacaktır. Maksimum kaldırma kapasitesi mıknatısın çalışma sıcaklığından da etkilenir. Isıtılmış bir mıknatıs daha düşük bir kaldırma kapasitesine sahip olacaktır.
Bir mıknatısın spesifik maksimum çalışma sıcaklığı, yerleştirildiği manyetik devreye bağlıdır, bu nedenle mıknatısı belirli koşullar altında kendiniz test etmenizi şiddetle tavsiye ederiz. Isıtılmış bir mıknatıs daha az yapışma kuvvetine sahip olacaktır. Sıcaklık remanans katsayısı TK(Br): ≤ -0,12%/°C. Sıcaklık zorlayıcılık katsayısı TK(HcJ): ≤ -%0,6/°C.
Burada sunulan mıknatıs parametre değerleri, belirli bir mıknatıs üzerinde yapılan ölçümlerin sonucudur ve çevrimiçi mağazada bulunan mıknatısları karşılaştırmak için kullanılır. Mıknatısı beklenen çalışma koşulları altında kendiniz test etmenizi öneririz.
N42 malzeme sınıfının manyetik özellikleri
remanence Br |
~ 1,267 [T] |
zorlayıcılık HcB |
~ 842 [kA/m] |
zorlayıcılık HcJ |
~ 935 [kA/m] |
Manyetik özellikler her mıknatıs için aynı değildir. Farklı numunelerin ölçüm sonuçları, diğer şeylerin yanı sıra, malzemenin doğal heterojenliği ve kullanılan ölçüm cihazının ölçüm toleransları nedeniyle değişecektir. IEC 60404-5'e uygun ölçümler için, ölçüm toleransları remanans indüksiyonu Br için ±%1 ve koersivite HcB ve koersivite HcJ için ±%2'dir. Nikel ile kaplanmış bir mıknatıs, nikelin manyetik özellikleri ölçüm sonucunu etkileyeceğinden ve elde edilen parametre değerlerini olduğundan düşük göstereceğinden, ölçümden önce bu kaplamanın çıkarılması gerekir. Çinko kaplama ölçüm sonucunu etkilemez.
Bu nedenle, verilen parametre değerleri yaklaşıktır.
Mıknatıs parametrelerini, remanans indüksiyonu Br, zorlayıcılık HcB, zorlayıcılık HcJ, manyetik moment, çalışma noktası Jd, mıknatıslanma yönü ve sapması vb. dahil olmak üzere bireysel spesifikasyonlara göre sunabiliriz. E-posta yazışmalarınızda lütfen gerekli minimum parametre değerlerini veya belirtilen minimum-maksimum aralıktaki manyetik parametre değerlerini belirtiniz.
Fiziksel özellikler
Yoğunluk |
~7,5 [g/cm3] |
Vickers sertliği (HV) |
~600 [kg/mm2] |
Dirençlilik |
~144 [uOhm x cm] |
Sıkı spesifikasyonlara göre üretilmiş neodim mıknatıslara ihtiyacınız varsa, lütfen talebinizi gereksinimlerinizle birlikte bize gönderin.

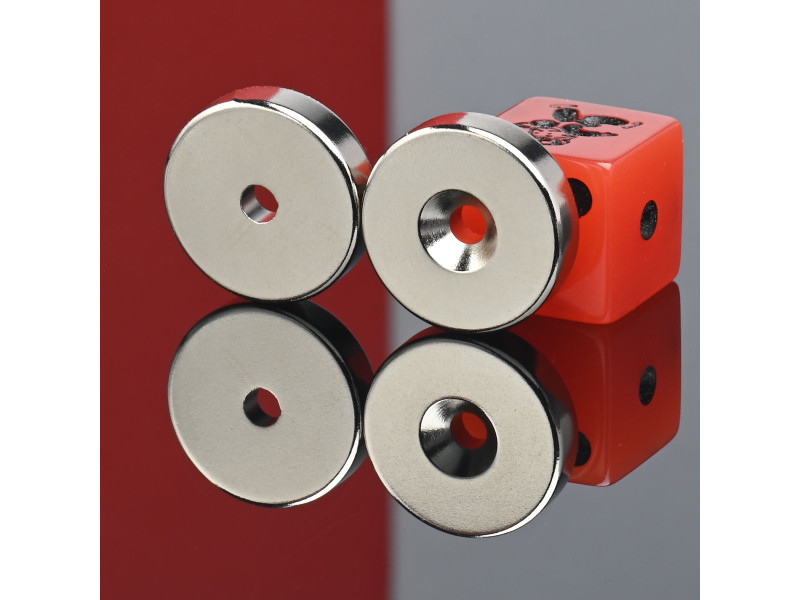

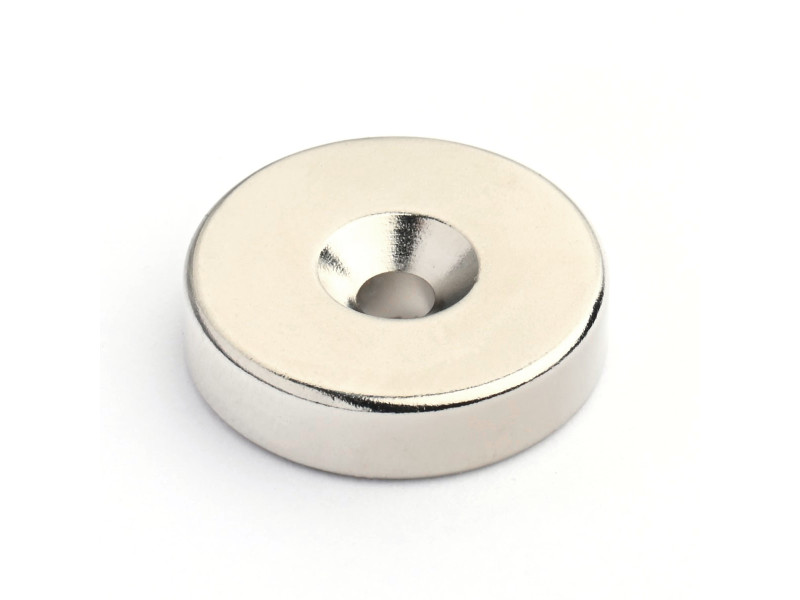

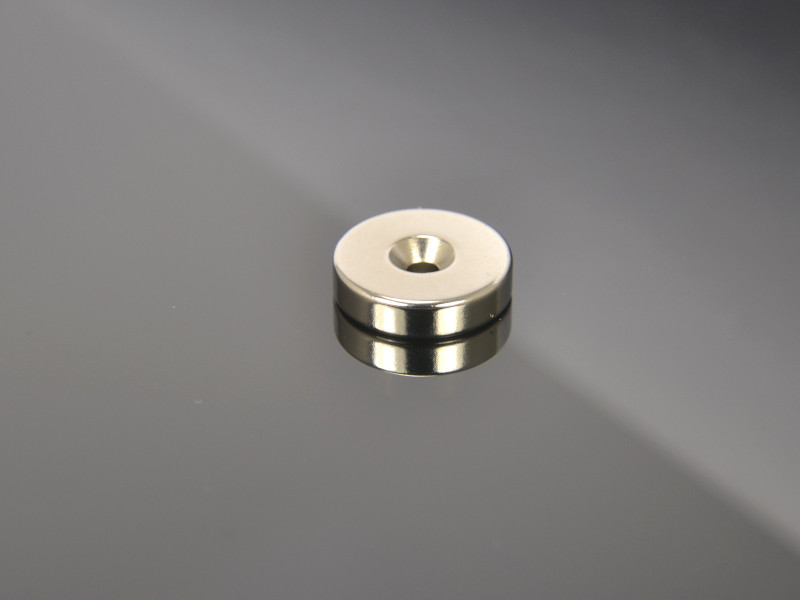

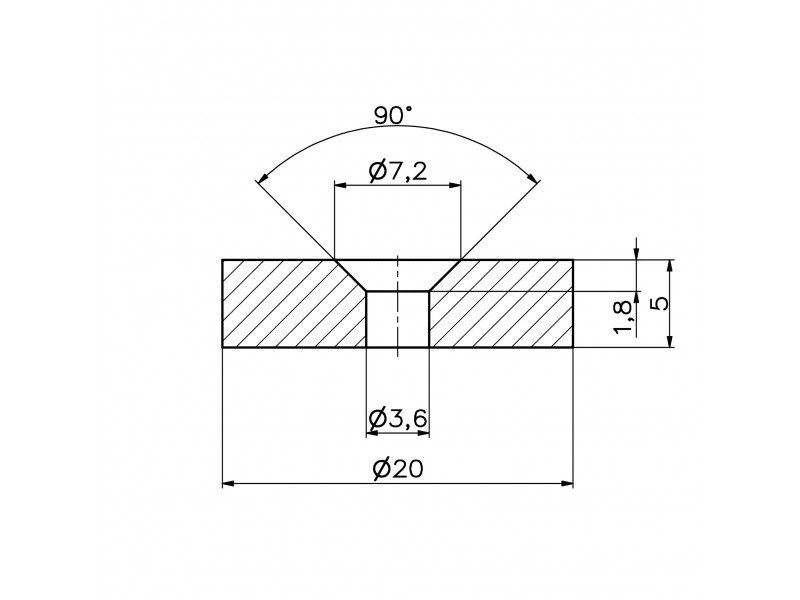

D20xd7,2/3,6x5/N42 - havşa delikli disk mıknatıs
Bu, havşa başlı vida için deliği olan halka mıknatıstır.

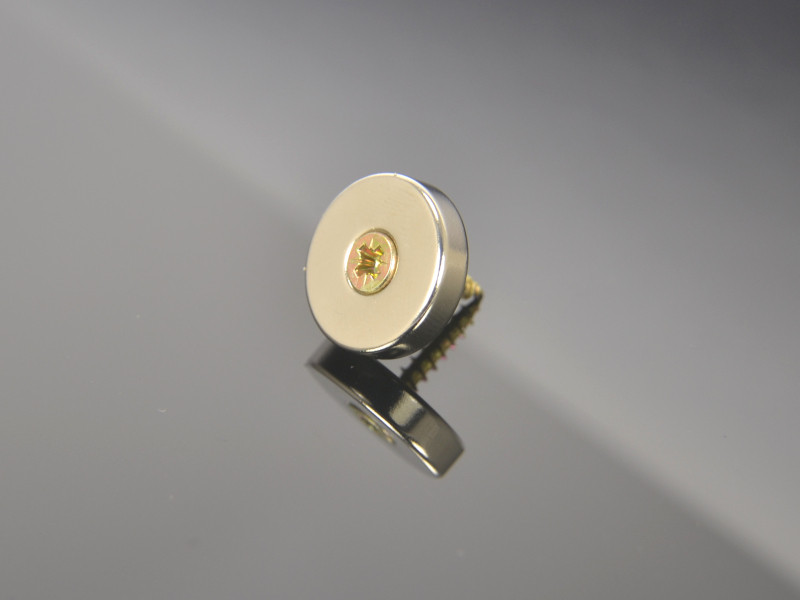

Mıknatıs, bir vida veya sivri başlı bir vida kullanarak montaj için yivli bir deliğe sahiptir.
Kalınlığı 5 mm boyunca mıknatıslanmış bir neodimyum mıknatıstır. İki manyetik kutbu vardır, bu da çift taraflı olduğu anlamına gelir. Nikel kaplama ile korozyona karşı korunmuştur. Mükemmel boyut toleranslarına uygun olarak üretilmiştir. Maksimum çalışma sıcaklığı en fazla 80 santigrat derecedir. Neodimyum mıknatıslar metal yüzeye yapışır. Mıknatısı ferromanyetik malzemelerden yapılmış yüzeylere tutturabilirsiniz. Bu mıknatıs boyutlarına göre güçlüdür. Bu vidalı bir neodim mıknatıs. Vidalanacak neodim mıknatıs. Neodimyum havşa delikli disk. Havşa delikli neodim manyetik disk.
