D20 x d7,2/3,6 x 5 / N42 - Neodüüm magnet (NdFeB)
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

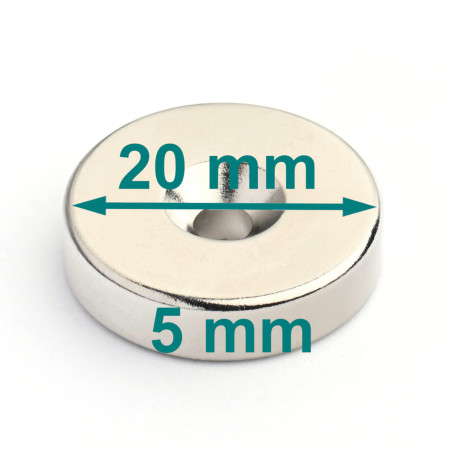

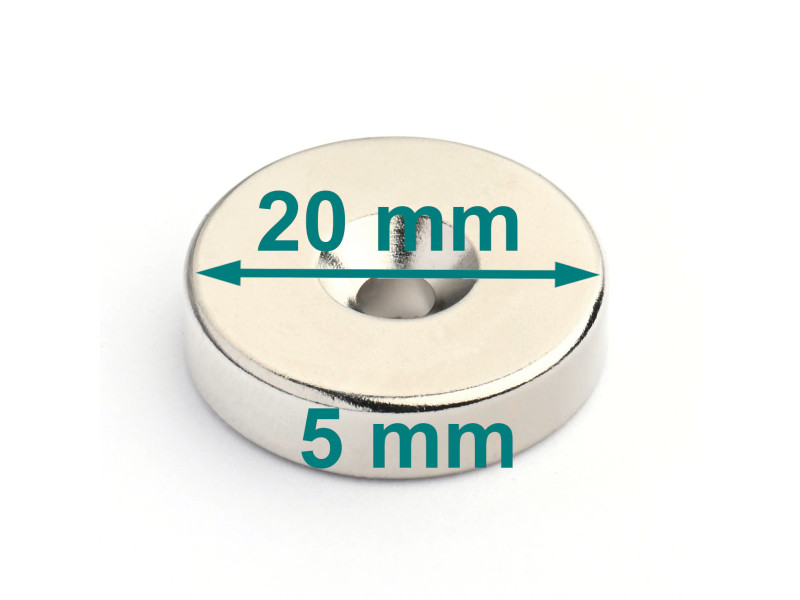

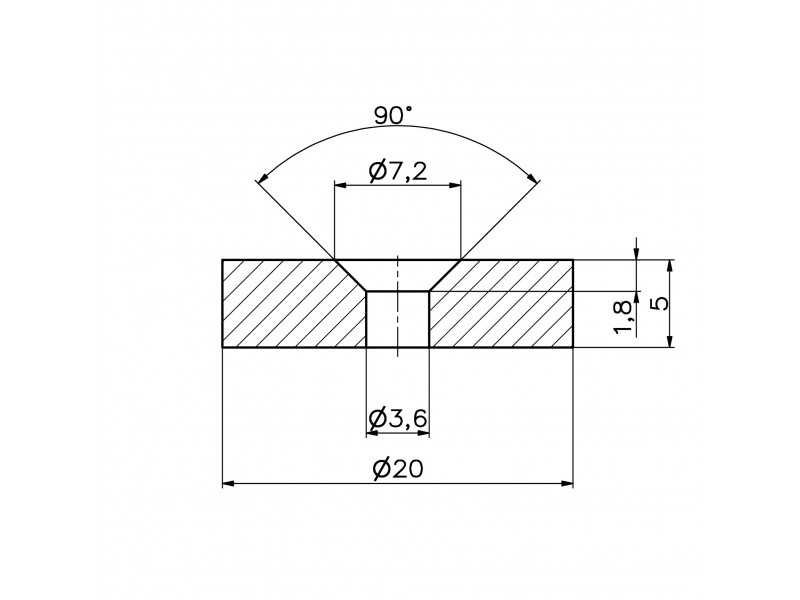

Välisläbimõõt
20 [mm] +0,1/-0,1
Kruvi pea ava läbimõõt
7,2 [mm] +0,1/-0,1
Sisemine läbimõõt
3,6 [mm] +0,1/-0,1
Kõrgus
5 [mm] +0,1/-0,1
Magnetiseerimise suund piki mõõdet
5 [mm]
Hinne
N42
Magnetitüüp
Neodüüm
Maksimaalne tõstevõime
~7,30 [kg]
Pinnakate
nikeldatud (NiCuNi)
Maksimaalne töötemperatuur
≤ 80 [°C]
Kaal
12 [g]
Tulemuslikkuse parameetrid

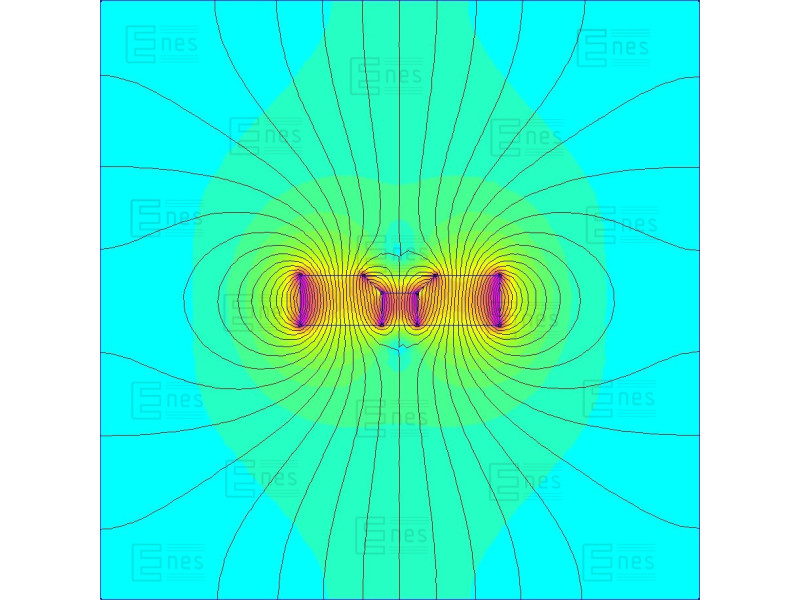

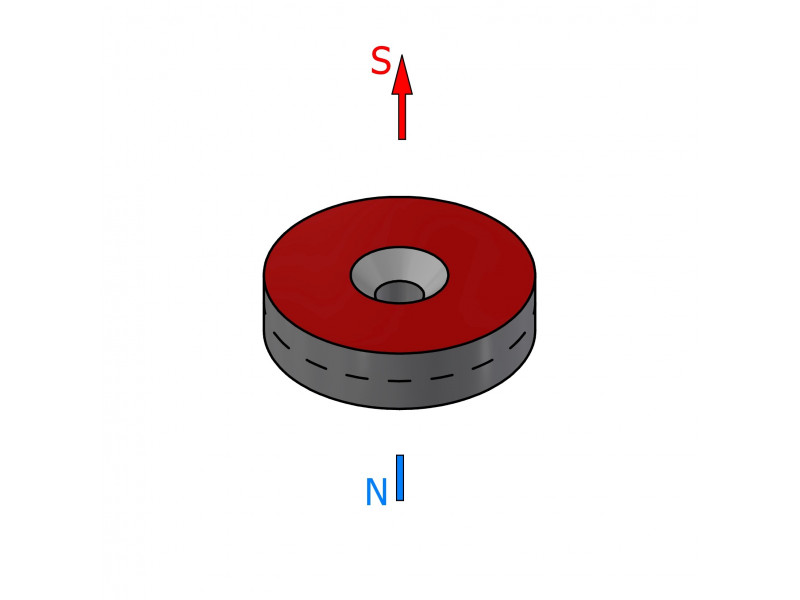

Magnetiseerumise suund piki kõrgust tähendab, et magneti üks ringikujuline pind moodustab N-pooluse, samas kui teine - vastupidine - ringikujuline pind viitab S-poolusele.
Eespool nimetatud maksimaalne tõstevõime on mõõdetud sileda, poleeritud lehtmetalliga. Kasutati optimaalse paksusega lehtmetalli. Tõmbejõud mõjus risti. Kui jõud mõjub paralleelselt lehtmetalliga, st kui magnet liigub üle lehtmetalli, on magneti tõmbejõud oluliselt väiksem. Magneti ja lehtmetalli vaheline vahe, mis tuleneb sellest, et lehtmetall on kaetud värvikihi või galvaanilise kattega, vähendab samuti magneti tõmbejõudu. Samuti vähendab magneti tõstevõimet igasugune metallplaadi krobelisus või ebatasasus. Suurim tõstevõime saavutatakse, kui kasutatakse piisavalt paksu ja suure rauasisaldusega plekki. Suure süsinikusisaldusega terase või malmi kasutamine vähendab tõstevõimet. Maksimaalset tõstevõimet mõjutab ka magneti töötemperatuur. Kuumutatud magnetil on väiksem tõstevõime.
Magneti konkreetne maksimaalne töötemperatuur sõltub magnetahelast, millesse see paigutatakse, seega soovitame tungivalt katsetada magnetit ise konkreetsetes tingimustes. Kuumutatud magnetil on väiksem haardumisjõud. Remanentsuse temperatuurikoefitsient TK(Br): ≤ -0,12%/°C. Koertsiivsuse temperatuurikoefitsient TK(HcJ): ≤ -0,6%/°C.
Siin esitatud magnetite parameetrite väärtused on ühe konkreetse magneti mõõtmiste tulemus ja neid kasutatakse veebipoes saadaval olevate magnetite võrdlemiseks. Soovitame katsetada magnetit ise eeldatavates töötingimustes.
Materjaliklassi N42 magnetilised omadused
remanentsus Br |
~ 1,267 [T] |
koertsiivsus HcB |
~ 842 [kA/m] |
koertsiivsus HcJ |
~ 935 [kA/m] |
Magnetilised omadused ei ole igal magnetil identsed. Erinevate proovide mõõtmistulemused erinevad muu hulgas materjali loomupärase heterogeensuse ja kasutatud mõõteseadme mõõtetolerantside tõttu. IEC 60404-5 kohaste mõõtmiste puhul on mõõtmistolerantsid ±1% remanentsusinduktsiooni Br ja ±2% koertsiivsuse HcB ja koertsiivsuse HcJ puhul. Nikliga kaetud magnet tuleks enne mõõtmist eemaldada, sest nikli magnetilised omadused mõjutavad mõõtmistulemust, alahinnates saadud parameetrite väärtusi. Tsinkkate ei mõjuta mõõtmistulemust.
Seetõttu on esitatud parameetrite väärtused ligikaudsed.
Võime pakkuda magnetite parameetreid vastavalt individuaalsetele spetsifikatsioonidele, sealhulgas remanentsinduktsiooni Br, koertsuse HcB, koertsuse HcJ, magnetilise momendi, tööpunkti Jd, magnetiseerimissuuna ja selle kõrvalekaldeid jne. Palun märkige oma e-kirjavahetuses nõutavad minimaalsed parameetrite väärtused või magnetiliste parameetrite väärtused kindlaksmääratud miinimum- ja maksimumvahemikus.
Füüsikalised omadused
Tihedus |
~7,5 [g/cm3] |
Vickersi kõvadus (HV) |
~600 [kg/mm2] |
Vastupidavus |
~144 [uOhm x cm] |
Kui vajate rangete spetsifikatsioonide järgi valmistatud neodüümimagnete, saatke meile oma päring koos oma nõuetega.

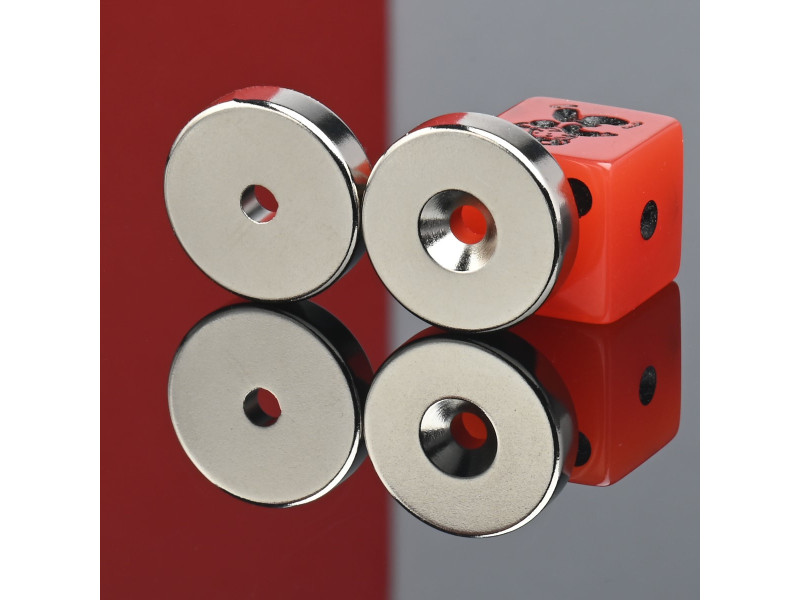

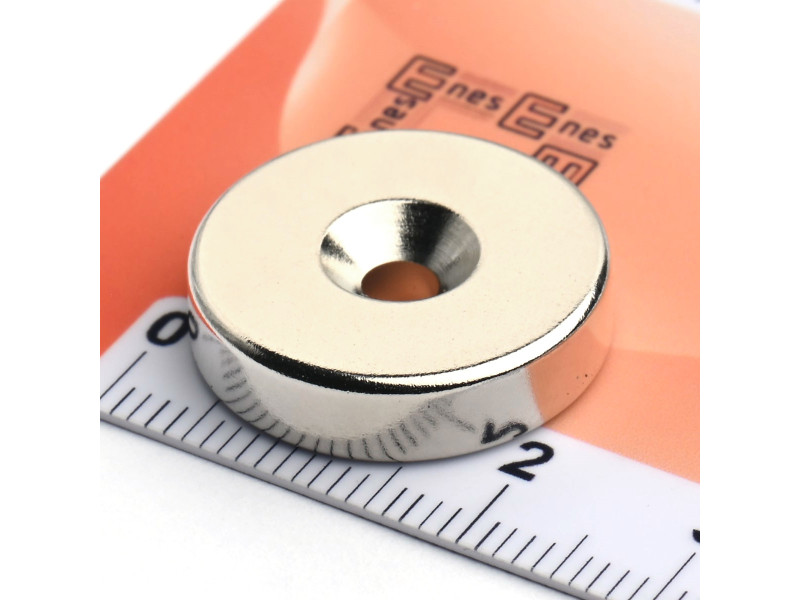

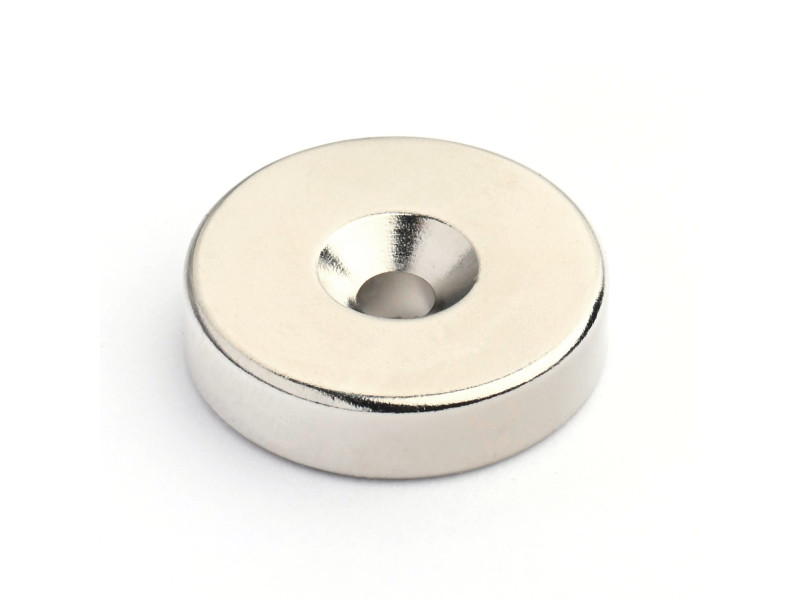

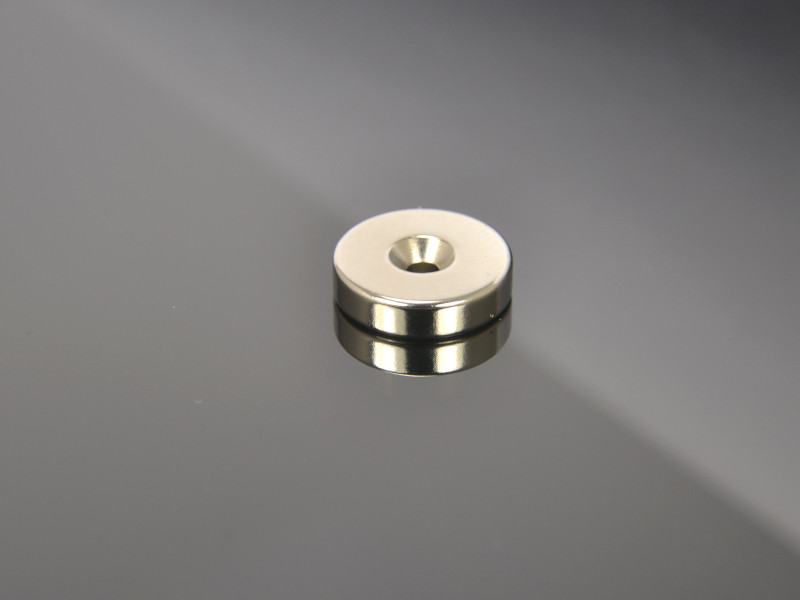

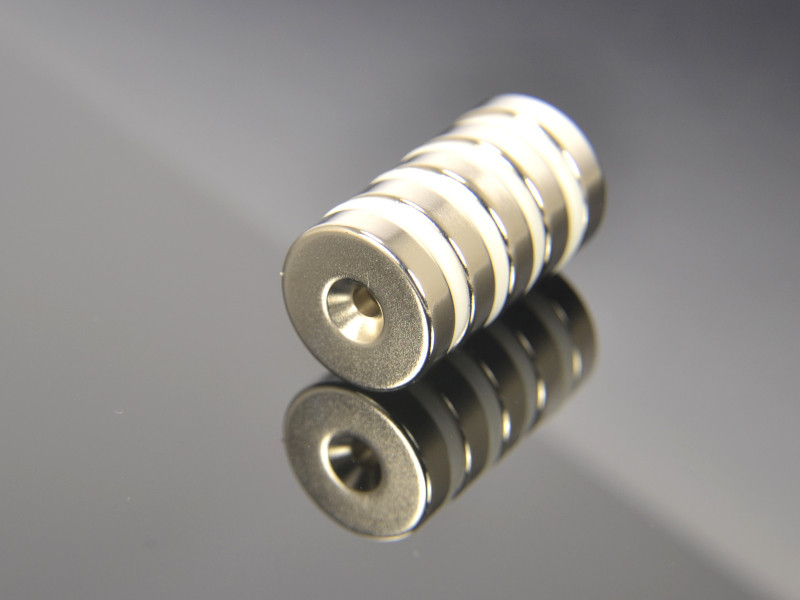

D20xd7,2/3,6x5/N42 - süvistatud auguga ketasmagnet
See on rõngamagnet, millel on auk süvistatud kruvipea jaoks.

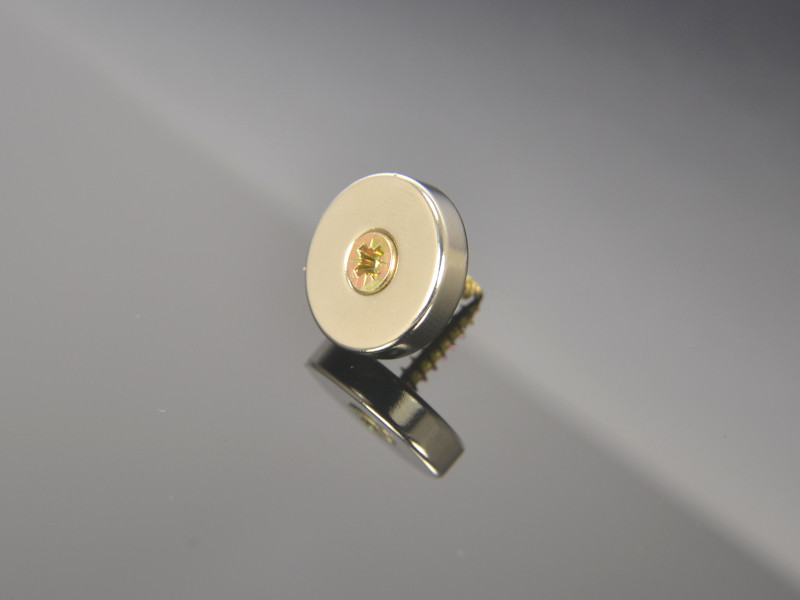

Magnetil on koonerdatud auk kinnitamiseks kruvi või terava peaga kruvi abil.
See on neodüüm magnet, magnetiseeritud piki 5 mm paksust. Sellel on kaks magnetpoolust, mis tähendab, et see on kahepoolne. See on kaitstud korrosiooni eest nikeldamisega. See on valmistatud suurepäraste mõõtmetolerantside järgi. Maksimaalne töötemperatuur ei ületa 80 kraadi Celsiuse järgi. Neodüümmagnetid kleepuvad metallpinnale. Magneti saab kinnitada ferromagnetilistest materjalidest valmistatud pindadele. See magnet on oma mõõtmete kohta tugev. See on kruvitav neodüümmagnet. Neodüümmagnet kruvitav. Neodüümse süvistatud auguga ketas. Neodüüm magnetkettale süvistatud auguga.
