- Изчерпано
Дължина
150 [mm]
Ширина
50 [mm]
Височина
100 [mm]
Тип магнит
Неодим
Максимален капацитет на повдигане
~23 [kg]
Задайте
2 [szt.]
Максимална работна температура
≤ 80 [°C]
С отделящо се магнитно поле
да
Превключвател на магнитното поле
да, един за всички самолети
Режим на работа
ръчна употреба
За държане на малки части
да
Брой оси за прикачване на данни
1
Тегло
4.6 [kg]
Параметри на изпълнение

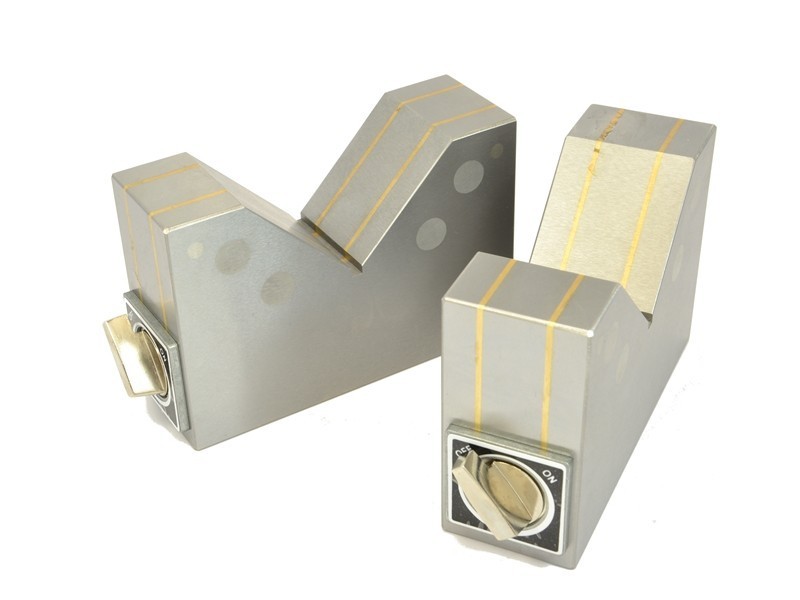

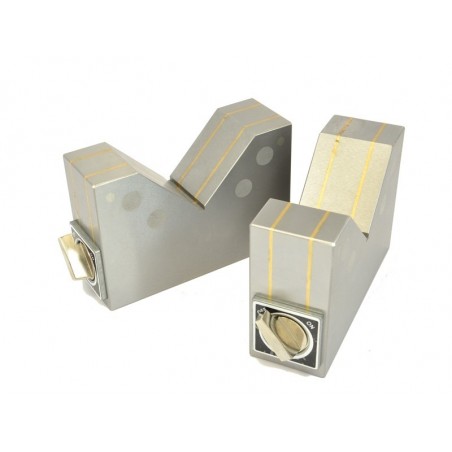

Магнитните V-образни блокове са проектирани за закрепване върху магнитни и електромагнитни маси като допълнително приспособление за задържане (за цилиндри или детайли с неправилна форма) по време на операции по шлифоване. Патроните не повреждат повърхността. В комплекта са включени два V-блока.
По-долу е представена диаграма на размерите на наличните магнитни V-блокове:
|
Тип |
Размери [мм] |
Сила на притискане [N] |
Тегло |
||||
|
B |
L |
H |
V1 |
V2 |
|||
|
V-15 |
72 |
41 |
50 |
32 |
18 |
145 |
0,95 |
|
V-20 |
100 |
50 |
80 |
61 |
31 |
195 |
2,50 |
|
V-23 |
150 |
50 |
100 |
89 |
45 |
225 |
4,60 |
vblokmag23kpl
Специфични препратки
- EAN13
- 5906236805929
