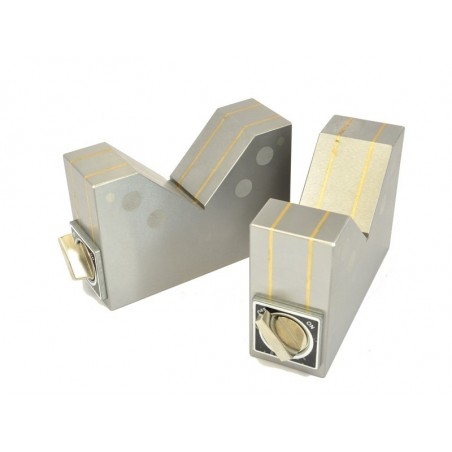

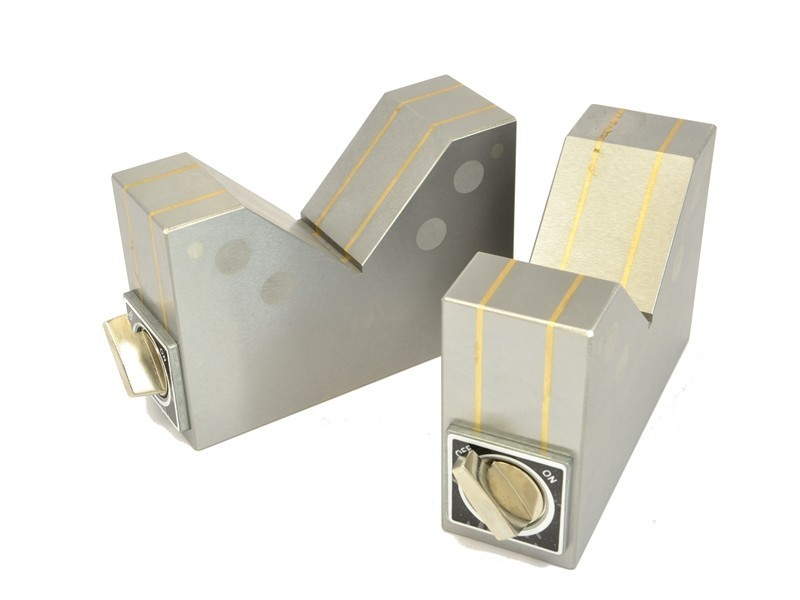

Magnetické V-bloky V23 - dvojice
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Délka
150 [mm]
Šířka
50 [mm]
Výška
100 [mm]
Typ magnetu
Neodym
Maximální zvedací kapacita
~23 [kg]
Sada
2 [szt.]
Maximální pracovní teplota
≤ 80 [°C]
S oddělitelným magnetickým polem
ano
Přepínač magnetického pole
ano, jeden pro všechna letadla
Režim manipulace
ruční použití
Pro držení malých dílů
ano
Počet os, ke kterým se připojí podrobnosti
1
Hmotnost
4.6 [kg]
Výkonnostní parametry
Magnetické klínovité bloky jsou určeny k upínání na magnetické a elektromagnetické stoly jako přídavný upínací přípravek (pro válce nebo obrobky nepravidelných tvarů) při broušení. Sklíčidla nepoškozují povrch. V sadě jsou obsaženy dva klínovité bloky.
Níže je uvedeno rozměrové schéma dostupných magnetických v-bloků:
.
|
Typ |
Rozměry [mm] |
Upínací síla [N] |
Hmotnost |
||||
|
B |
L |
H |
V1 |
V2 |
|||
|
V-15 |
72 |
41 |
50 |
32 |
18 |
145 |
0,95 |
|
V-20 |
100 |
50 |
80 |
61 |
31 |
195 |
2,50 |
|
V-23 |
150 |
50 |
100 |
89 |
45 |
225 |
4,60 |
vblokmag23kpl
1 ks
