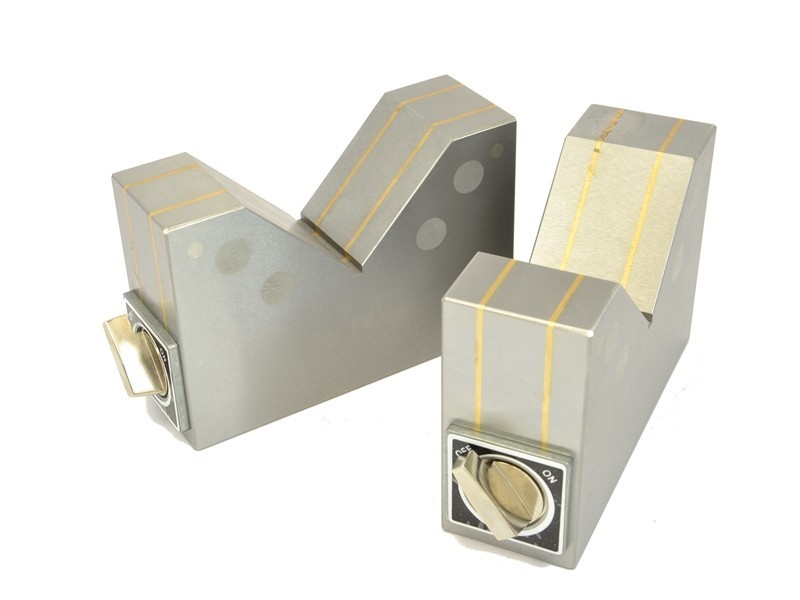

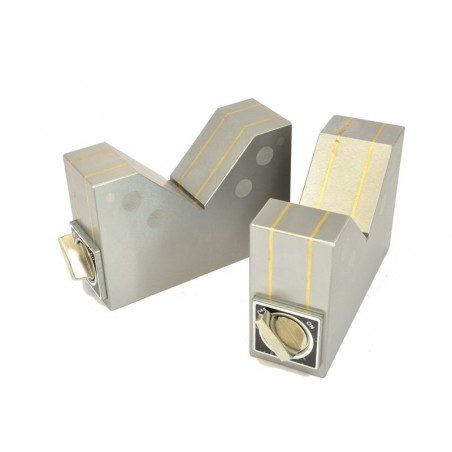

Mágneses V-blokkok V23 - a pár
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Hosszúság
150 [mm]
Szélesség
50 [mm]
Magasság
100 [mm]
Mágnes típus
Neodímium
Maximális emelőkapacitás
~23 [kg]
Állítsa be a
2 [szt.]
Maximális üzemi hőmérséklet
≤ 80 [°C]
Elválasztható mágneses mezővel
igen
Mágneses mezőváltó
igen, egy minden repülőgépre
Kezelési mód
kézi használat
A kis alkatrészek tartásához
igen
A csatolandó tengelyek száma
1
Súly
4.6 [kg]
Teljesítmény paraméterek
A mágneses V-blokkokat mágneses és elektromágneses asztalokra való rögzítésre tervezték, kiegészítő rögzítőszerkezetként (hengerek vagy szabálytalan alakú munkadarabok esetében) a köszörülési műveletek során. A tokmányok nem károsítják a felületet. A készletben két v-blokk található.
Az alábbiakban a rendelkezésre álló mágneses v-blokkok méretdiagramja látható:
|
Típus |
Méretek [mm] |
Rögzítőerő [N] |
Súly |
||||
|
B |
L |
H |
V1 |
V2 |
|||
|
V-15 |
72 |
41 |
50 |
32 |
18 |
145 |
0,95 |
|
V-20 |
100 |
50 |
80 |
61 |
31 |
195 |
2,50 |
|
V-23 |
150 |
50 |
100 |
89 |
45 |
225 |
4,60 |
vblokmag23kpl
1 Elem
