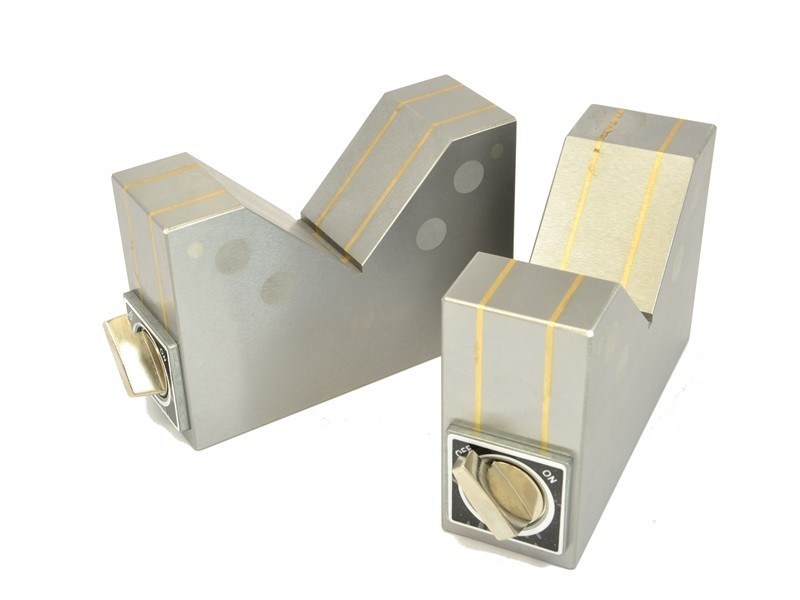

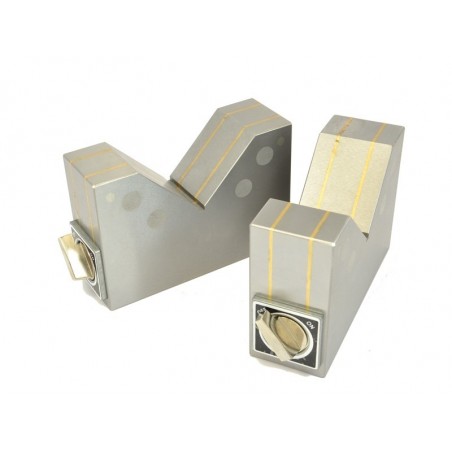

Blocchi magnetici a V V23 - la coppia
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Lunghezza
150 [mm]
Larghezza
50 [mm]
Altezza
100 [mm]
Tipo di magnete
Neodimio
Capacità massima di sollevamento
~23 [kg]
Set
2 [szt.]
Temperatura massima di lavoro
≤ 80 [°C]
Con campo magnetico separabile
sì
Commutatore di campo magnetico
sì, uno per tutti gli aerei
Modalità di manipolazione
uso manuale
Per la tenuta delle piccole parti
sì
Numero di assi a cui allegare i dettagli
1
Peso
4.6 [kg]
Parametri di prestazione
I V-block magnetici sono progettati per il bloccaggio su tavoli magnetici ed elettromagnetici come supporto aggiuntivo (per cilindri o pezzi con forme irregolari) durante le operazioni di rettifica. I mandrini non danneggiano la superficie. Nel set sono inclusi due V-Block.
Di seguito è riportato un diagramma dimensionale dei blocchi a V magnetici disponibili:
|
Tipo |
Dimensioni [mm] |
Forza di serraggio [N] |
Peso |
||||
|
B |
L |
H |
V1 |
V2 |
|||
|
V-15 |
72 |
41 |
50 |
32 |
18 |
145 |
0,95 |
|
V-20 |
100 |
50 |
80 |
61 |
31 |
195 |
2,50 |
|
V-23 |
150 |
50 |
100 |
89 |
45 |
225 |
4,60 |
vblokmag23kpl
