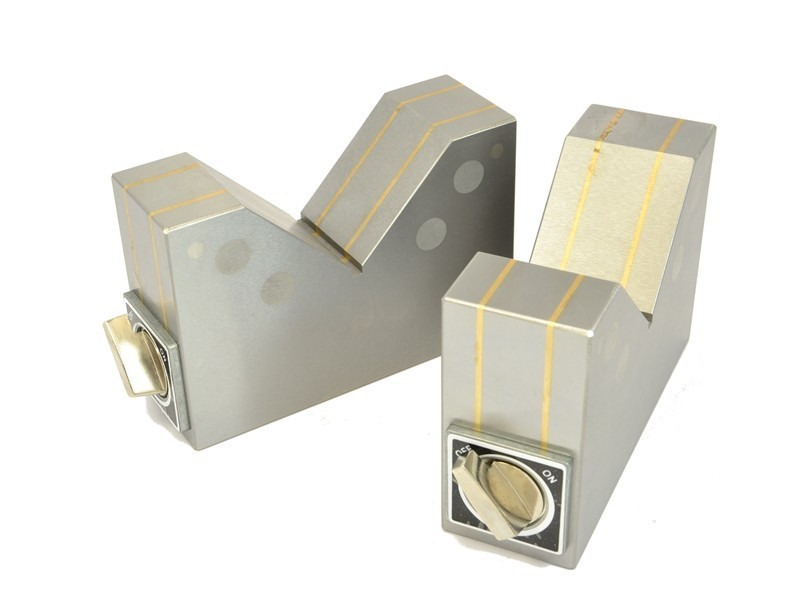

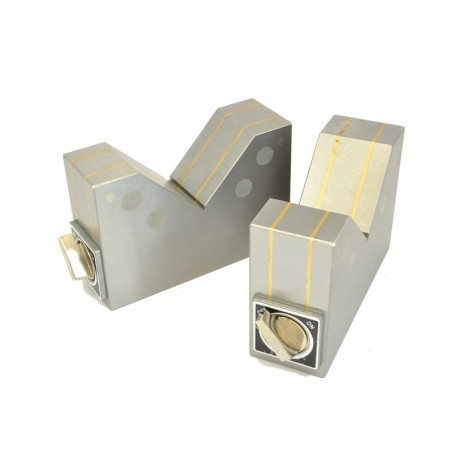

Magnetické V-bloky V23 - dvojica
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Dĺžka
150 [mm]
Šírka
50 [mm]
Výška
100 [mm]
Typ magnetu
Neodym
Maximálna zdvíhacia kapacita
~23 [kg]
Nastavenie
2 [szt.]
Maximálna pracovná teplota
≤ 80 [°C]
S oddeliteľným magnetickým poľom
áno
Prepínač magnetického poľa
áno, jeden pre všetky lietadlá
Režim manipulácie
manuálne použitie
Pre držanie malých dielov
áno
Počet osí na pripojenie podrobností
1
Hmotnosť
4.6 [kg]
Výkonnostné parametre
Magnetické V-bloky sú určené na upínanie na magnetické a elektromagnetické stoly ako prídavný upínací prípravok (pre valce alebo obrobky s nepravidelným tvarom) počas brúsenia. Upínače nepoškodzujú povrch. V súprave sa nachádzajú dva v-bloky.
Nižšie je uvedená rozmerová schéma dostupných magnetických v-blokov:
.
|
Typ |
Rozmery [mm] |
Upínacia sila [N] |
Hmotnosť |
||||
|
B |
L |
H |
V1 |
V2 |
|||
|
V-15 |
72 |
41 |
50 |
32 |
18 |
145 |
0,95 |
|
V-20 |
100 |
50 |
80 |
61 |
31 |
195 |
2,50 |
|
V-23 |
150 |
50 |
100 |
89 |
45 |
225 |
4,60 |
vblokmag23kpl
1 ks
