Повдигащ магнит FX-VV600 HOT

От	Цена нето	Цена Бруто
1 бр.	€1892.00	€2327.16

Количество

Налично количество:15 бр.

Време за доставка: 8-10 работни дни

Задайте въпрос

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Описание

Дължина: 352 [mm]
Ширина: 112 [mm]
Височина: 210 [mm]
Тип магнит: Неодим
Максимален капацитет на повдигане: 600 [kg]
Минимална дебелина на повдигнатия елемент: 4 [mm]
Максимална работна температура: 250 (временно 350 ) [°C]
Тегло: 28 [kg]
Време за доставка: 8-10 работни дни

Номинална товароподемност: 600 [kg]

Максимална товароподемност (разрушаващо натоварване): >1800 [kg] - Коефициентът на безопасност при статични изпитвания е 3,5 и е в съответствие с EN 13155:2021-05

НЕ ВДИГАЙТЕ товари, КОИТО СА ПО-ТЕЖКИ ОТ НОМИНАЛНАТА ТОВАРОПОДЕЛНОСТ !

Подемните магнити от серията FX-VV HOT се използват предимно за повдигане и пренасяне на горещи детайли с температура до 300°C. Магнитното поле на подемните магнити се генерира от неодимови магнити. Тези устройства не се нуждаят от никакво захранване. Магнитното поле се включва и изключва чрез регулиране на ръчен лост.
Използват се в стоманодобивни заводи, фабрики, складове, работилници и докове. Полезни са и за обработка на ламарина, плочи, профили, ъгли, канали, квадратни тръби и други големи черни компоненти.

Към всеки повдигащ магнит от серията FX-VV HOT прикрепяме:

♦ 5-годишна гаранция
♦ Декларация за съответствие "CЄ"
♦ Протокол за измерване на капацитета
♦ Инструкции за експлоатация
♦ Кратко ръководство

Всички стоманени компоненти на магнитите за повдигане от серията FX са никелирани, което им придава повишена устойчивост на корозия. Това е уникална характеристика, която се прилага за всички подемни магнити от серията FX-VV HOT.

Действителният капацитет на повдигане на всеки повдигащ магнит зависи от следните фактори:

♦ дебелината и формата на повдиганите детайли

минимална дебелина на компонента, при която подемникът може да се използва

4 mm

Твърде тънки детайли могат да бъдат привлечени слабо, тъй като магнитното поле на повдигащите магнити не се използва напълно. Освен това тънките детайли се огъват и контактната им площ с повдигачите намалява, поради което силата на изтегляне намалява. Най-добра ефективност на повдигане се постига при достатъчно дебели детайли.

Дебелина на повдигания детайл, при която капацитетът на повдигане е 100 %.	20 mm

Преди да започнете работа, е важно да вземете предвид процентната зависимост на товароподемността като функция от дебелината на повдиганата стомана (криви на товароподемността можете да намерите в ръководството).

При работа с кръгли детайли, като тръби, пръти, стоманени валове, максималната товароподемност се намалява:

Тип	Диаметър на вала	Максимална дължина на вала	Максимална товароносимост
FX-VV600 HOT	35-75 [mm]	5000 [mm]	300 [kg]

Действителната товароподемност на всеки повдигащ магнит зависи и от:

♦ размера на въздушната междина между повърхността на повдигача и повдигания детайл (за всеки повдигащ магнит са дадени характеристиките на товароподемността като функция на размера на немагнитната междина).

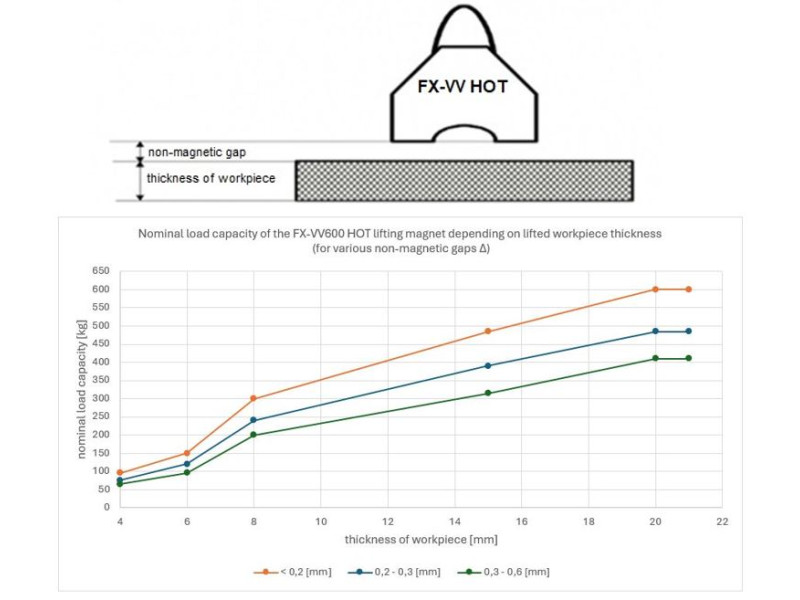

Дебелина на детайла [mm]	Номинална товароносимост на FX-VV600 HOT [kg]
	Немагнитна междина D между повдигачите и повдигания детайл
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
20	600	485	410
15	485	390	315
8	300	240	200
6	150	120	95
4	95	75	65

Товароносимостта зависи от въздушната междина между повърхността на повдигащия магнит и повдигания детайл. Ако грапавостта на повърхността на товара Ra е по-малка от 6,3 μm, капацитетът няма да намалее. Това важи за много чиста, равна и шлифована повърхност. Ако грапавостта на повърхността на материалите, които ще се повдигат, Ra ще бъде по-голяма от 6,3 μm, трябва да се вземе предвид разстоянието между хващача и повдигания детайл.

За ръждиви валцовани повърхности може да се приеме разстоянието в диапазона (0,1-0,3 mm), докато за груби порести повърхности разстоянието се оценява в диапазона (03-0,5 mm).
Преди започване на работа направете справка с инструкциите за процентното съотношение на товароподемността като функция на немагнитната междина.

Действителната товароподемност на всеки повдигащ магнит зависи също така от:

♦ Състава на товара, който ще се повдига (колкото по-високо е съдържанието на желязо, толкова по-висока е товароподемността):

Тип	Номинална товароподемност на повдигане [kg]	Допустима товароподемност за материала * [kg]
FX-VV600	600	Нисковъглеродна стомана 100%	Високовъглеродна стомана 90%	Нисколегирана стомана 75%	Чугун 50%
FX-VV600	600	600	540	450	300

*) това е допустимото натоварване за компонент, изработен от даден материал, ако не е намалено от други фактори (дебелина, качество на повърхността, форма).

♦ температурата на околната среда и температурата на повдигания детайл

Повдигащите магнити от серията FX-VV HOT са специално проектирани за използване при повишени температури. Те могат да се използват непрекъснато при повдигане на детайли, чиято температура е ^250oC. Възможно е да се повдигат и детайли с по-високи температури, но в такива случаи работата не трябва да е непрекъсната и трябва да има прекъсвания в контакта между повдигащия магнит и горещия детайл. Контактът с детайла, чиято максимална температура е ^300oC, може да продължи най-много 4 минути, с минимално време за охлаждане на повдигащия магнит. Времето за контакт на стягата с детайл с температура ^350oCтрябва да бъде не повече от 1,5 минути, след което стягата трябва да се охлади. Работата с горещи детайли при ^300oCи ^350oCнамалява товароносимостта съответно с 15 и 25 процента.

Предлагаме:
- консултации,
- услуги,
- резервни части,
- годишни проверки и тестове на товароносимостта на подемните магнити, потвърдени със сертификат.
