Emelőmágnes FX-VV600 HOT

A	Ár nettó	Bruttó ár
1 db.	€1892.00	€2327.16

Mennyiség

Elérhető mennyiség:15 db.

Szállítási idő: 8-10 munkanap

Kérdezzen

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Leírás

Hosszúság: 352 [mm]
Szélesség: 112 [mm]
Magasság: 210 [mm]
Mágnes típus: Neodímium
Maximális emelőkapacitás: 600 [kg]
A felemelt elem minimális vastagsága: 4 [mm]
Maximális üzemi hőmérséklet: 250 (ideiglenesen 350 ) [°C]
Súly: 28 [kg]
Szállítási idő: 8-10 munkanap

Névleges emelőkapacitás: 600 [kg]

Maximális teherbírás (törőterhelés): >1800 [kg] - A statikus tesztek biztonsági tényezője 3,5 és megfelel az EN 13155:2021-05 szabványnak

NE TEMEGESSÜNK A NÉMETLEN EMELKEDÉSI KAPACITÁSNÁL NAGYABB TERHET !

Az FX-VV HOT sorozat emelőmágneseit elsősorban forró, akár 300°C-os munkadarabok emelésére és kezelésére használják. Az emelőmágnesek mágneses mezejét neodímium mágnesek hozzák létre. Ezek az eszközök nem igényelnek áramellátást. A mágneses mező be- és kikapcsolása egy kézi kar beállításával történik.
Acélgyárakban, gyárakban, raktárakban, műhelyekben és dokkokban használják őket. Hasznosak továbbá fémlemezek, lemezek, profilok, szögek, csatornák, négyszögletes csövek és más nagyméretű vasalkatrészek kezeléséhez.

Minden FX-VV HOT sorozatú emelőmágnest rögzítünk:

♦ 5 év garancia
♦ "CЄ" megfelelőségi nyilatkozat
♦ kapacitásmérési jegyzőkönyv
♦ használati utasítás
♦ gyorshivatkozási útmutató

Az FX emelőmágnesek minden acél alkatrésze nikkelezett, ami fokozott korrózióállóságot biztosít. Ez egy egyedülálló tulajdonság, amely az FX-VV HOT sorozat valamennyi emelőmágnesére vonatkozik.

Az egyes emelőmágnesek tényleges emelési kapacitása a következő tényezőktől függ:

♦ a megemelendő munkadarabok vastagsága és alakja

Az alkatrész minimális vastagsága, amelynél az emelő használható

4 mm

A túl vékony munkadarabok gyengén vonzódhatnak, mert az emelőmágnesek mágneses mezeje nem hasznosul teljes mértékben. Ezenkívül a vékony munkadarabok meghajlanak, és az emelővel való érintkezési felületük csökken, így a húzóerő csökken. A legjobb emelési teljesítményt a kellően vastag munkadarabok esetében lehet elérni.

A megemelendő munkadarab vastagsága, amelynél az emelőkapacitás 100%-os.	20 mm

A munka megkezdése előtt fontos figyelembe venni az emelési kapacitás százalékos függését az emelni kívánt acél vastagságának függvényében (az emelési kapacitásgörbék megtalálhatók a kézikönyvben).

Kerek alkatrészek, például csövek, rudak, acéltengelyek kezelése esetén a maximális teherbírás csökken:

Típus	A tengely átmérője	Max. tengelyhossz	Max. teherbírás
FX-VV600 HOT	35-75 [mm]	5000 [mm]	300 [kg]

Az egyes emelőmágnesek tényleges emelési kapacitása függ a következőktől is:

♦ az emelőfelület és az emelni kívánt munkadarab közötti légrés mérete (minden egyes emelőmágnes esetében a kapacitás jellemzői a nem mágneses rés méretének függvényében vannak megadva).

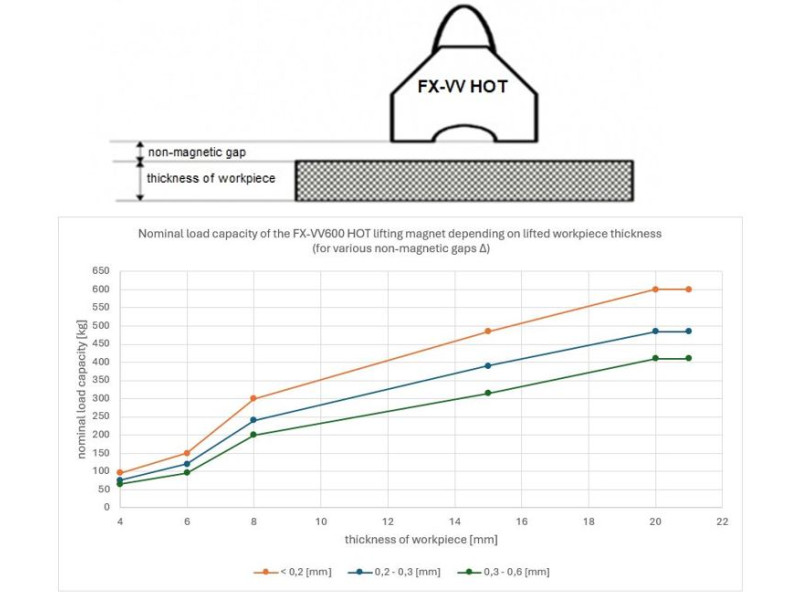

Munkadarab vastagsága [mm]	Az FX-VV600 HOT névleges teherbírása [kg]
	D nem mágneses rés az emelőmágnesek és a megemelendő munkadarab között
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
20	600	485	410
15	485	390	315
8	300	240	200
6	150	120	95
4	95	75	65

A teherbírás az emelőmágnes felülete és a megemelendő munkadarab közötti légréstől függ. Ha a teher Ra felületi érdessége kisebb, mint 6,3 μm, a kapacitás nem csökken. Ez nagyon tiszta, sík és csiszolt felület esetén van így. Ha a megemelendő anyagok Ra felületi érdessége nagyobb lesz, mint 6,3 μm, akkor figyelembe kell venni a megfogó és a megemelendő munkadarab közötti hézagot.

Rozsdás hengerelt felületek esetén a hézag a (0,1-0,3 mm-es tartományban feltételezhető, míg durva porózus felületek esetén a hézag a (0.3-0,5 mm).
A munka megkezdése előtt olvassa el az utasításokat a teherbírás százalékos viszonyáról a nem mágneses rés függvényében.

Az egyes emelőmágnesek tényleges emelőképessége függ a következőktől is:

♦ Az emelni kívánt teher összetételétől (minél magasabb a vastartalom, annál nagyobb az emelőképesség):

Típus	Névleges emelőkapacitás [kg]	Az anyag megengedett teherbírása * [kg]
FX-VV600	600	Alacsony széntartalmú acél 100%	Magas széntartalmú acél 90%	Alacsonyan ötvözött acél 75%	Öntöttvas 50%
FX-VV600	600	600	540	450	300

*) ez lesz az adott anyagból készült alkatrész megengedett terhelése, ha nem csökkentik más tényezők (vastagság, felületi minőség, alak).

♦ a környezeti hőmérséklet és a megemelendő munkadarab hőmérséklete.

Az FX-VV HOT sorozatú emelőmágneseket kifejezetten magas hőmérsékleten történő használatra tervezték. Folyamatosan használhatók olyan emelő munkadaraboknál, amelyek hőmérséklete ^250oC. Lehetőség van magasabb hőmérsékletű munkadarabok emelésére is, de ilyen esetekben a művelet nem lehet folyamatos, és az emelőmágnes és a forró munkadarab közötti érintkezésnek meg kell szakadnia. A legfeljebb ^300oChőmérsékletű munkadarabbal való érintkezés legfeljebb 4 percig tarthat, az emelőmágnes minimális hűtési ideje mellett. A bilincs érintkezési ideje a ^350oC-osmunkadarabbal legfeljebb 1,5 perc lehet, amely után a bilincset le kell hűteni. A ^300oC-osés ^350oC-osforró munkadarabokkal való munka 15, illetve 25 százalékkal csökkenti a terhelhetőséget.

Kínálatunkban:
- Tanácsadás,
- szolgáltatás,
- pótalkatrészek,
- az emelőmágnesek éves ellenőrzését és terhelhetőségi vizsgálatát, amelyet tanúsítvány igazol.
