Íman de elevação FX-VV600 HOT

Os ímanes de elevação da série FX-VV HOT são utilizados principalmente para a elevação e manuseamento de peças de trabalho quentes, até 300°C. O campo magnético dos ímanes de elevação é gerado por ímanes de neodímio. Estes aparelhos não necessitam de qualquer alimentação eléctrica. O campo magnético é ligado e desligado através da regulação de uma alavanca manual.
São utilizados em estaleiros siderúrgicos, fábricas, armazéns, oficinas e docas. São igualmente úteis para o manuseamento de chapas, placas, perfis, ângulos, canais, tubos quadrados e outros componentes ferrosos de grandes dimensões.

Todos os componentes de aço dos ímanes de elevação FX são niquelados, o que lhes confere uma maior resistência à corrosão. Esta é uma caraterística única que se aplica a todos os ímanes de elevação da série FX-VV HOT.

A capacidade de elevação real de cada elevador depende dos seguintes factores:

♦ espessura e forma das peças a serem levantadas

As peças de trabalho demasiado finas podem ser atraídas de forma fraca porque o campo magnético dos ímanes de elevação não é totalmente utilizado. Além disso, as peças de trabalho finas dobram-se e a sua área de contacto com os elevadores diminui, pelo que a força de tração diminui. O melhor desempenho de elevação é obtido para peças de trabalho suficientemente espessas.

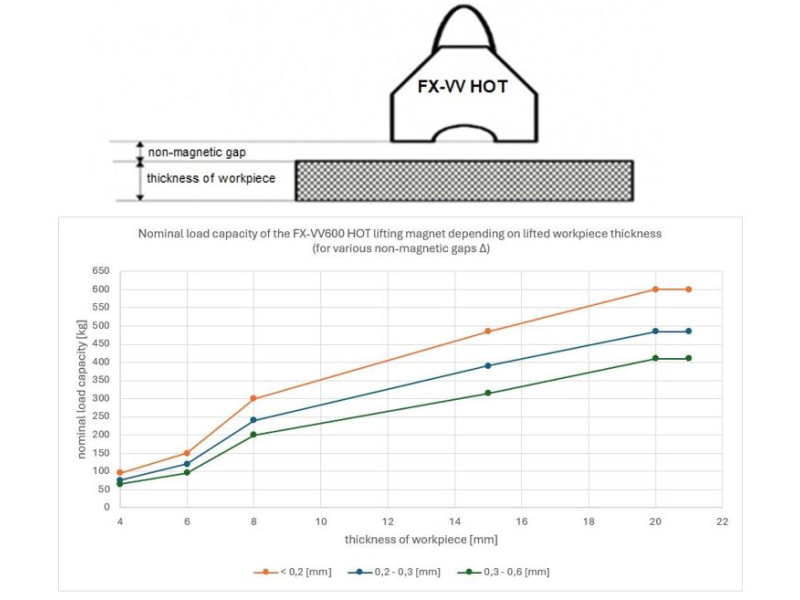

Antes de iniciar o trabalho, é importante considerar a dependência percentual da capacidade de elevação em função da espessura do aço a ser levantado (as curvas de capacidade de elevação podem ser encontradas no manual).

Ao manusear peças redondas como tubos, hastes, eixos de aço, a capacidade de carga máxima é reduzida:

A capacidade de elevação real de cada íman de elevação também depende de:

♦ o tamanho do espaço de ar entre a superfície dos elevadores e a peça de trabalho a ser elevada (para cada íman de elevação, são dadas as caraterísticas de capacidade em função do tamanho do espaço não magnético).

A capacidade de carga depende do espaço de ar entre a superfície do íman de elevação e a peça de trabalho a ser elevada. Se a rugosidade da superfície da carga Ra for inferior a 6,3 μm, a capacidade não diminuirá. Este é o caso de uma superfície muito limpa, plana e lixada. Se a rugosidade da superfície dos materiais a elevar Ra for superior a 6,3 μm, deve ser tida em conta a folga entre a pinça e a peça a elevar.

Para superfícies laminadas ferrugentas, pode assumir-se uma folga no intervalo (0,1-0,3 mm), enquanto para superfícies porosas rugosas a folga é estimada no intervalo (0.3-0,5 mm).
Antes de iniciar o trabalho, consulte as instruções para a relação percentual da capacidade de carga em função da folga não magnética.

A capacidade de elevação real de cada íman de elevação também depende de:

♦ A composição da carga a ser levantada (quanto maior o teor de ferro, maior a capacidade de elevação):

*) será a carga admissível para um componente feito de um determinado material, se não for reduzida por outros factores (espessura, qualidade da superfície, forma).

♦ a temperatura ambiente e a temperatura da peça de trabalho a ser levantada

Os ímanes de elevação da série FX-VV HOT foram especialmente concebidos para utilização a temperaturas elevadas. Eles podem ser usados continuamente com peças de trabalho de elevação cuja temperatura é de ^250oC. Também é possível elevar peças de trabalho com temperaturas mais elevadas, mas neste caso a operação não deve ser contínua e deve haver pausas no contacto entre o íman de elevação e a peça de trabalho quente. O contacto com a peça de trabalho, que tem uma temperatura máxima de ^300oC, pode durar no máximo 4 minutos, com um tempo mínimo de arrefecimento para o íman de elevação. O tempo de contacto da pinça com uma peça de trabalho a ^350oCnão deve ser superior a 1,5 minutos, após o que a pinça deve ser arrefecida. Trabalhar com peças quentes a ^300oCe ^350oCreduz a capacidade de carga em 15 e 25 por cento, respetivamente.

Oferecemos:
- consultoria,
- assistência técnica,
- peças sobresselentes,
- inspecções anuais e testes de capacidade de carga de ímanes de elevação, confirmados por um certificado.

Íman para componentes quentes 600 kg
