Magnet za dvigovanje FX-VV600 HOT

Dvižni magneti serije FX-VV HOT se uporabljajo predvsem za dvigovanje in rokovanje z vročimi obdelovanci do 300 °C. Magnetno polje dvižnih magnetov ustvarjajo neodimovi magneti. Te naprave ne potrebujejo napajanja z električno energijo. Magnetno polje se vklaplja in izklaplja z nastavitvijo ročnega vzvoda.
Uporabljajo se v jeklarnah, tovarnah, skladiščih, delavnicah in dokih. Uporabne so tudi za ravnanje s pločevino, ploščami, profili, kotniki, kanali, kvadratnimi cevmi in drugimi velikimi železnimi komponentami.

Vse jeklene komponente dvižnih magnetov FX so ponikljane, kar jim zagotavlja večjo odpornost proti koroziji. To je edinstvena lastnost, ki velja za vse dvižne magnete v seriji FX-VV HOT.

Dejanska dvižna zmogljivost posameznih dvižnih magnetov je odvisna od naslednjih dejavnikov:

♦ debeline in oblike obdelovancev, ki jih je treba dvigniti

Pretanki obdelovanci se lahko privlačijo šibko, ker magnetno polje dvigovalnih magnetov ni v celoti izkoriščeno. Poleg tega se tanki obdelovanci upogibajo in njihova površina stika z dvigali se zmanjša, zato se zmanjša vlečna sila. Najboljša zmogljivost dvigovanja je dosežena pri dovolj debelih obdelovancih.

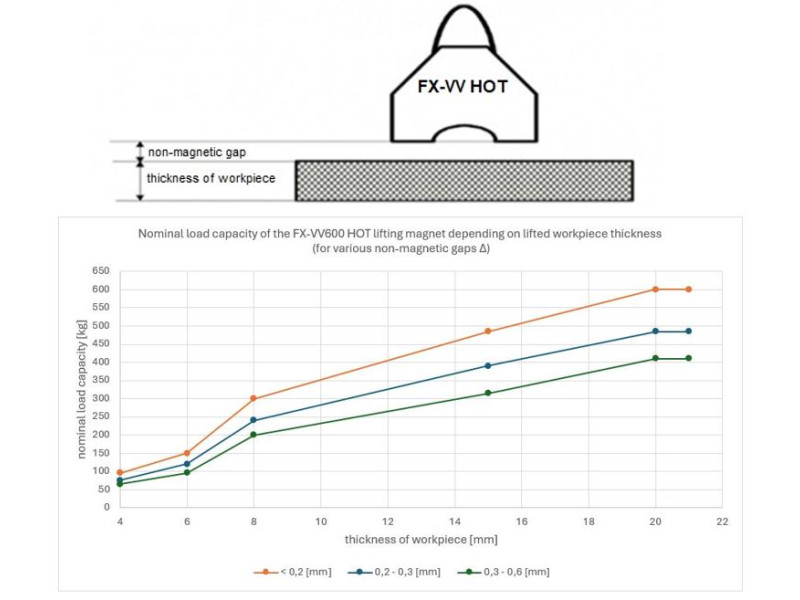

Pred začetkom dela je treba upoštevati odstotno odvisnost dvižne zmogljivosti v odvisnosti od debeline jekla, ki ga je treba dvigniti (krivulje dvižne zmogljivosti najdete v priročniku).

Pri rokovanju z okroglimi deli, kot so cevi, palice, jeklene gredi, se največja nosilnost zmanjša:

Dejanska dvižna zmogljivost posameznih dvižnih magnetov je odvisna tudi od:

♦ velikosti zračne vrzeli med površino dvižnikov in obdelovancem, ki ga je treba dvigniti (za vsak dvižni magnet so podane značilnosti zmogljivosti v odvisnosti od velikosti nemagnetne vrzeli).

Nosilnost je odvisna od zračne reže med površino dvižnega magneta in obdelovancem, ki ga je treba dvigniti. Če je hrapavost površine obremenitve Ra manjša od 6,3 μm, se zmogljivost ne zmanjša. To velja za zelo čisto, ravno in brušeno površino. Če bo hrapavost površine materialov, ki jih je treba dvigniti, Ra večja od 6,3 μm, je treba upoštevati vrzel med prijemalom in obdelovancem, ki ga je treba dvigniti.

Za zarjavele valjane površine se lahko predvideva vrzel v območju (0,1-0,3 mm), medtem ko se za hrapave porozne površine vrzel ocenjuje v območju (0,1-0,3 mm).3-0,5 mm).
Pred začetkom dela si oglejte navodila za odstotno razmerje nosilnosti v odvisnosti od nemagnetne vrzeli.

Dejanska nosilnost posameznih dvižnih magnetov je odvisna tudi od:

♦ Sestave bremena, ki ga je treba dvigniti (večja kot je vsebnost železa, večja je nosilnost):

*) to je dovoljena obremenitev za sestavni del iz določenega materiala, če ni zmanjšana zaradi drugih dejavnikov (debelina, kakovost površine, oblika).

♦ temperatura okolja in temperatura obdelovanca, ki ga je treba dvigniti

Magneti za dvigovanje serije FX-VV HOT so posebej zasnovani za uporabo pri povišanih temperaturah. Lahko se neprekinjeno uporabljajo pri dvigovanju obdelovancev, katerih temperatura je ^250oC. Možno je tudi dvigovanje obdelovancev z višjimi temperaturami, vendar v takih primerih delovanje ne sme biti neprekinjeno in v stiku med dvižnim magnetom in vročim obdelovancem morajo biti prekinitve. Stik z obdelovancem, katerega temperatura je največ ^300oC, lahko traja največ 4 minute, pri čemer je minimalni čas hlajenja dvižnega magneta. Čas stika objemke z obdelovancem, ki ima ^350oC, ne sme biti daljši od 1,5 minute, nato pa je treba objemko ohladiti. Delo z vročimi obdelovanci pri ^300oCin ^350oCzmanjša nosilnost za 15 oziroma 25 odstotkov.

Nudimo:
- svetovanje,
- storitve,
- rezervne dele,
- letne preglede in preskuse nosilnosti dvižnih magnetov, potrjene s certifikatom.

Magnet za vroče komponente 600 kg
