Hefmagneet FX-VV600 HOT

Van	Prijs netto	Prijs Bruto
1 stuks.	€1892.00	€2327.16

Hoeveelheid

Beschikbare hoeveelheid:15 stuks.

Levertijd: 8-10 werkdagen

Stel een vraag

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Beschrijving

Lengte: 352 [mm]
Breedte: 112 [mm]
Hoogte: 210 [mm]
Type magneet: Neodymium
Maximaal hijsvermogen: 600 [kg]
Minimale dikte van opgetild element: 4 [mm]
Maximale bedrijfstemperatuur: 250 (tijdelijk 350 ) [°C]
Gewicht: 28 [kg]
Levertijd: 8-10 werkdagen

Nominale hijscapaciteit: 600 [kg]

Maximale hijscapaciteit (breukbelasting): >1800 [kg] - De veiligheidsfactor voor statische tests is 3,5 en voldoet aan EN 13155:2021-05

Hef GEEN lasten die zwaarder zijn dan de nominale hijscapaciteit!

De hefmagneten uit de FX-VV HOT serie worden voornamelijk gebruikt voor het heffen en hanteren van hete werkstukken tot 300°C. Het magnetische veld van de hefmagneten wordt opgewekt door neodymium magneten. Deze apparaten hebben geen stroomvoorziening nodig. Het magnetische veld wordt in- en uitgeschakeld door een handmatige hendel te verstellen.
Ze worden gebruikt in staalwerven, fabrieken, magazijnen, werkplaatsen en dokken. Ze zijn ook handig voor het hanteren van plaatstaal, platen, profielen, hoeken, kanalen, vierkante buizen en andere grote ijzerhoudende onderdelen.

Elke hefmagneet uit de FX-VV HOT serie wordt bevestigd:

♦ 5 jaar garantie
♦ conformiteitsverklaring "CЄ"
♦ capaciteit meetprotocol
♦ gebruiksaanwijzing
♦ beknopte referentiegids

Alle stalen onderdelen van de FX hijsmagneten zijn vernikkeld, waardoor ze beter bestand zijn tegen corrosie. Dit is een unieke eigenschap die geldt voor alle hefmagneten uit de FX-VV HOT serie.

De werkelijke hefcapaciteit van elke hefmagneet hangt af van de volgende factoren:

♦ dikte en vorm van de te heffen werkstukken

Minimale componentdikte waarbij de lift gebruikt kan worden

4 mm

Te dunne werkstukken kunnen zwak worden aangetrokken omdat het magnetische veld van de hefmagneten niet volledig wordt benut. Bovendien buigen dunne werkstukken en neemt hun contactoppervlak met de hefmagneten af, waardoor de trekkracht afneemt. De beste hefprestaties worden verkregen bij voldoende dikke werkstukken.

Dikte van het te heffen werkstuk waarbij de hefcapaciteit 100% is.	20 mm

Voordat u met het werk begint, is het belangrijk om rekening te houden met de procentuele afhankelijkheid van de hefcapaciteit als functie van de dikte van het te heffen staal (hefcapaciteitskrommen zijn te vinden in de handleiding).

Bij het hanteren van ronde onderdelen zoals buizen, staven, stalen assen, wordt de maximale hefcapaciteit verlaagd:

Type	Asdiameter	Max. aslengte	Max. draagvermogen
FX-VV600 HEET	35-75 [mm]	5000 [mm]	300 [kg]

De werkelijke hefcapaciteit van elke hefmagneet hangt ook af van:

♦ de grootte van de luchtspleet tussen het oppervlak van de hefmagneet en het te heffen werkstuk (voor elke hefmagneet worden de capaciteitskenmerken als functie van de grootte van de niet-magnetische spleet gegeven).

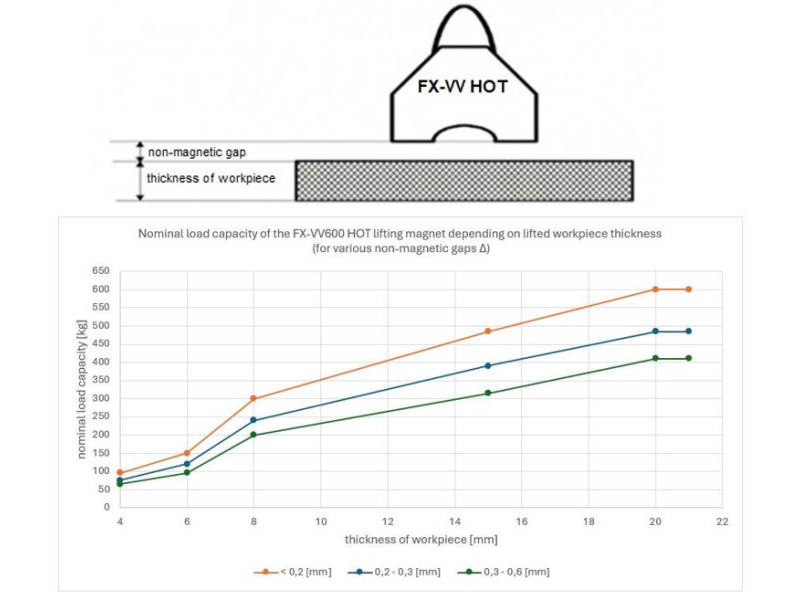

Werkstukdikte [mm]	Nominale hefcapaciteit van de FX-VV600 HOT [kg]
	Niet-magnetische opening D tussen de hefmagneten en het te heffen werkstuk
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
20	600	485	410
15	485	390	315
8	300	240	200
6	150	120	95
4	95	75	65

De hefcapaciteit hangt af van de luchtspleet tussen het oppervlak van de hefmagneet en het op te heffen werkstuk. Als de oppervlakteruwheid van de last Ra kleiner is dan 6,3 μm, zal de capaciteit niet afnemen. Dit is het geval bij een zeer schoon, vlak en geschuurd oppervlak. Als de oppervlakteruwheid van de te heffen materialen Ra groter is dan 6,3 μm, moet er rekening worden gehouden met de opening tussen de grijper en het te heffen werkstuk.

Voor roestige gerolde oppervlakken kan een opening in het bereik (0,1-0,3 mm) worden aangenomen, terwijl voor ruwe poreuze oppervlakken de opening wordt geschat in het bereik (0,3-0,5 mm).3-0,5 mm).
Raadpleeg voor aanvang van de werkzaamheden de instructies voor de procentuele verhouding van de hefcapaciteit als functie van de niet-magnetische spleet.

De werkelijke hefcapaciteit van elke hefmagneet is ook afhankelijk van:

♦ De samenstelling van de te heffen last (hoe hoger het ijzergehalte, hoe hoger de hefcapaciteit):

Type	Nominaal hijsvermogen [kg]	Toelaatbaar draagvermogen van het materiaal * [kg]
FX-VV600	600	Laag koolstofstaal 100%	Hoog koolstofstaal 90%	Laaggelegeerd staal 75%	Gietijzer 50%
FX-VV600	600	600	540	450	300

*) is de toelaatbare belasting voor een onderdeel uit een bepaald materiaal, indien deze niet verminderd wordt door andere factoren (dikte, oppervlaktekwaliteit, vorm).

♦ de omgevingstemperatuur en de temperatuur van het te hijsen werkstuk

De hefmagneten uit de FX-VV HOT serie zijn speciaal ontworpen voor gebruik bij hoge temperaturen. Ze kunnen continu gebruikt worden bij het heffen van werkstukken met een temperatuur van ^250oC. Het is ook mogelijk om werkstukken met hogere temperaturen te heffen, maar dan mag er niet continu gewerkt worden en moeten er onderbrekingen zijn in het contact tussen de hefmagneet en het hete werkstuk. Het contact met het werkstuk, dat een maximale temperatuur van ^300oCheeft, mag maximaal 4 minuten duren, met een minimale afkoeltijd voor de hefmagneet. De contacttijd van de klem met een werkstuk van ^350oCmag niet langer zijn dan 1,5 minuut, waarna de klem moet worden afgekoeld. Werken met hete werkstukken bij ^300oCen ^350oCvermindert de belastbaarheid met respectievelijk 15 en 25 procent.

Wij bieden:
- advies,
- service,
- reserveonderdelen,
- jaarlijkse inspecties en belastbaarheidstests van hijsmagneten, bevestigd door een certificaat.
