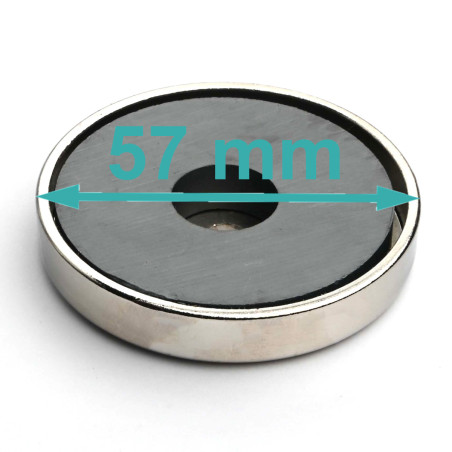

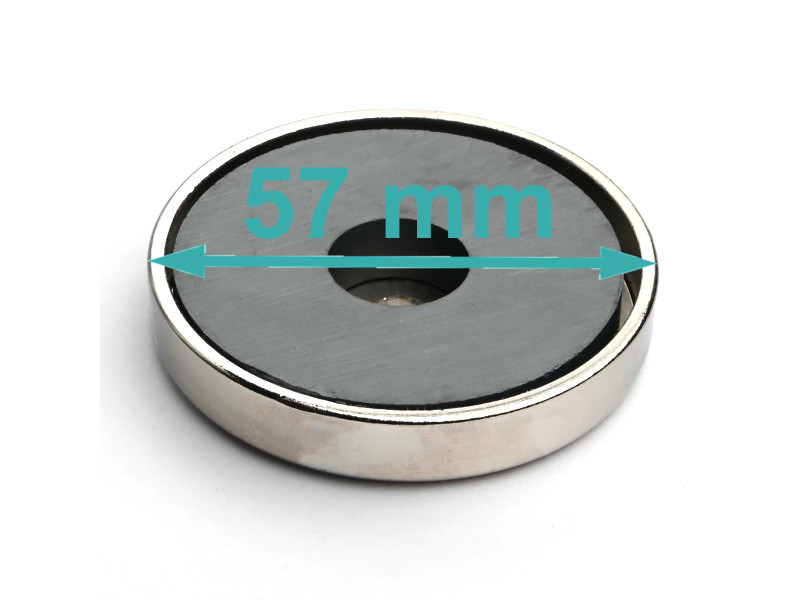

Vnější průměr
57 [mm]
Průměr otvoru pro hlavu šroubu
15,5 [mm]
Vnitřní průměr
6,2 [mm]
Výška
10 [mm]
Typ magnetu
Ferit
Maximální zvedací kapacita
~30 [kg]
Nátěry
Niklované (NiCuNi)
Maximální pracovní teplota
110 [°C]
se středovým otvorem pro hlavu šroubu
ano
Hmotnost
122 [g]
Výkonnostní parametry
Mezera mezi magnetem a železnou deskou výrazně snižuje sílu potřebnou k oddělení magnetu od desky.
Magnetické vlastnosti materiálu třídy F30
remanence Br |
~ 0,37 [T] |
koercivita HcB |
~ 175 [kA/m] |
koercivita HcJ |
~ 180 [kA/m] |
| Magnetické vlastnosti materiálu nejsou u každého magnetu stejné. Výsledky měření pro různé magnety se budou lišit v důsledku vnitřní heterogenity magnetického materiálu a tolerancí měření měřicího zařízení. |

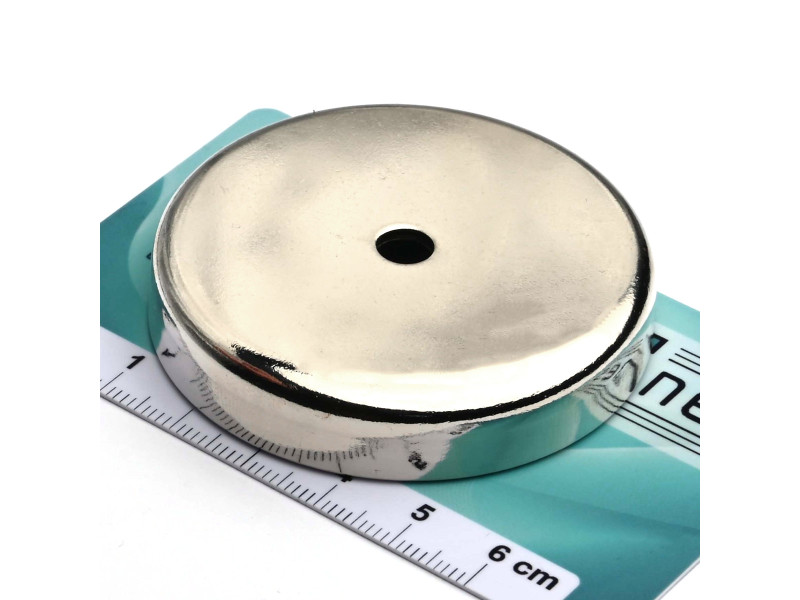

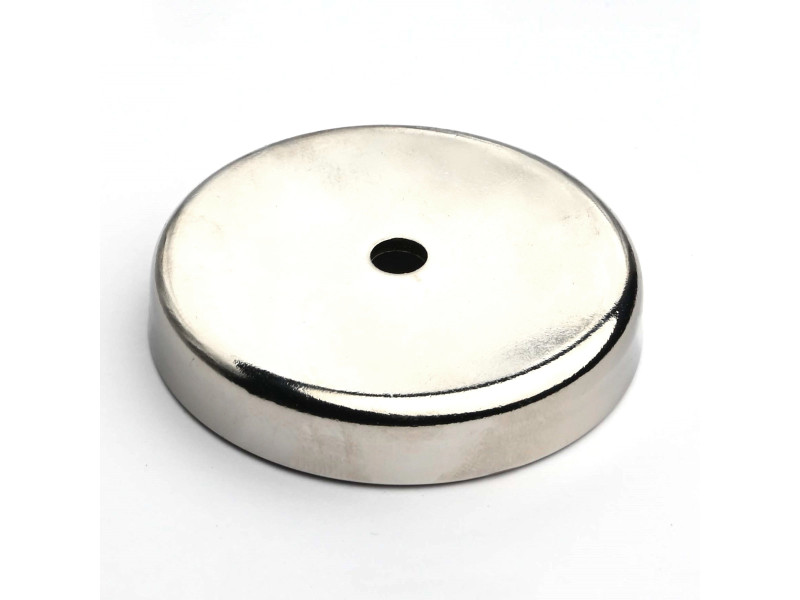

Feritový hrncový magnet s protilehlým otvorem D57x15,5x6,2x10,5F
Tento magnet v pouzdře je kruhový, válcový, ve tvaru válce nebo disku.

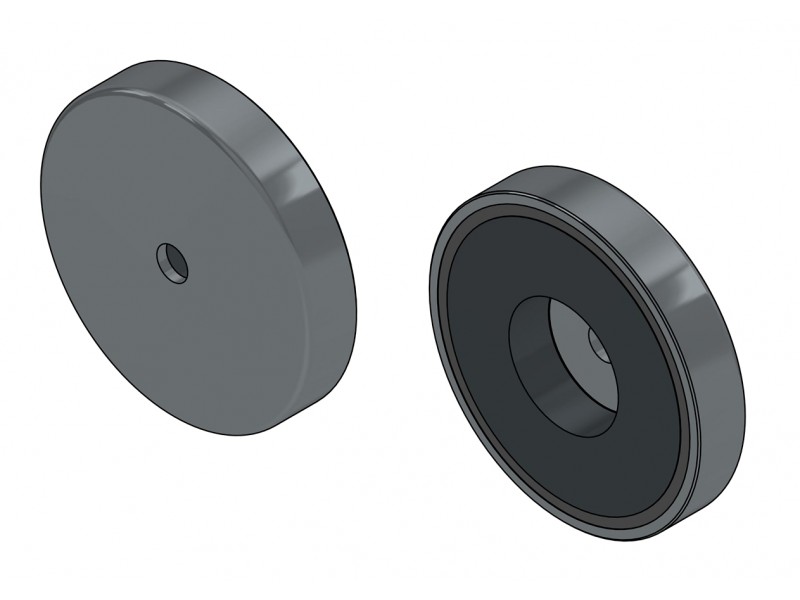

Držící magnety jsou jednoduché magnetické obvody složené z magnetu a ocelového pouzdra.
Magnet je vlepen do ocelového pouzdra, takže je více chráněn proti nárazům. V pouzdře je otvor pro plochou hlavu šroubu, který se připevní pomocí šroubů. Díky pouzdru je magnet jednostranný. Feritové magnety jsou dobře odolné proti korozi a nevyžadují další ochranu. Pouzdro je chráněno poniklováním. Maximální provozní teplota není vyšší než 110 stupňů Celsia.
Feritové magnety přilnou ke kovovému povrchu (feromagnetické materiály).
