Diamètre extérieur
57 [mm]
Diamètre d'ouverture de la tête d'une vis
15,5 [mm]
Diamètre interne
6,2 [mm]
Hauteur
10 [mm]
Type d'aimant
Ferrite
Capacité de levage maximale
~30 [kg]
Revêtement
Nickelé (NiCuNi)
Température maximale de fonctionnement
110 [°C]
Avec un trou central pour la tête de vis
oui
Poids
122 [g]
Paramètres de performance
L'écart entre l'aimant et la plaque de fer réduit considérablement la force nécessaire pour détacher l'aimant de la plaque.
Propriétés magnétiques du matériau F30
rémanence Br |
~ 0,37 [T] |
coercivité HcB |
~ 175 [kA/m] |
coercivité HcJ |
~ 180 [kA/m] |
| Les propriétés magnétiques du matériau ne sont pas identiques pour chaque aimant. Les résultats des mesures pour différents aimants varieront en raison de l'hétérogénéité inhérente du matériau magnétique et des tolérances de mesure de l'appareil de mesure. |

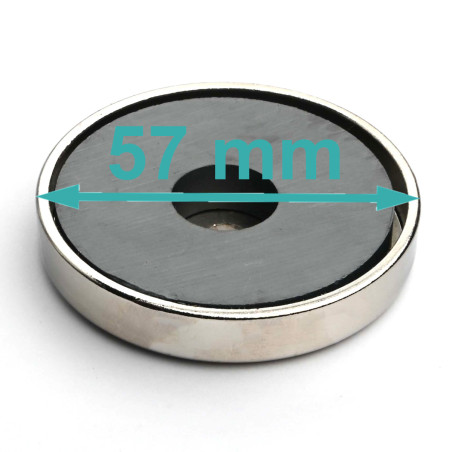

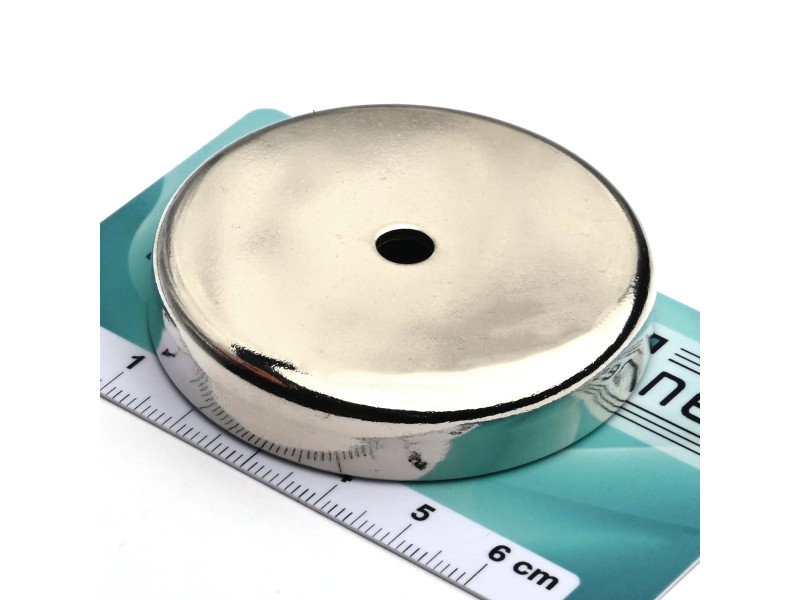

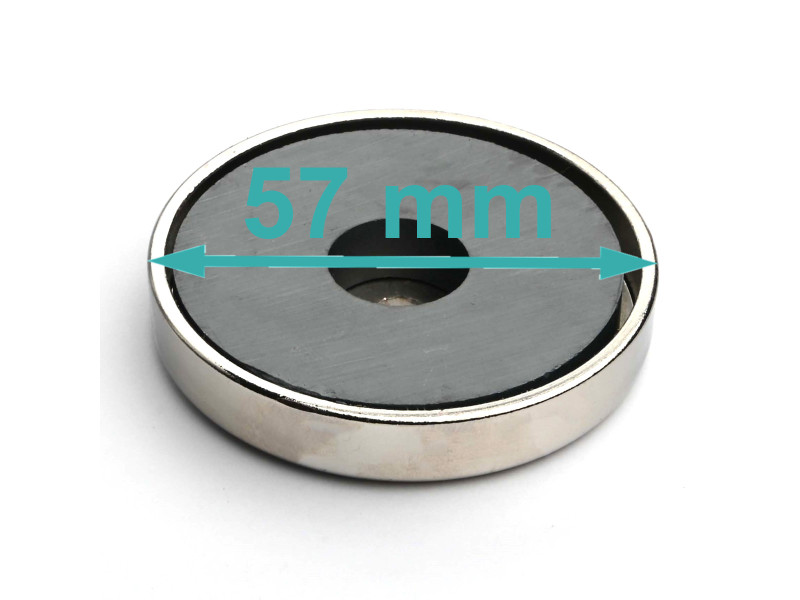

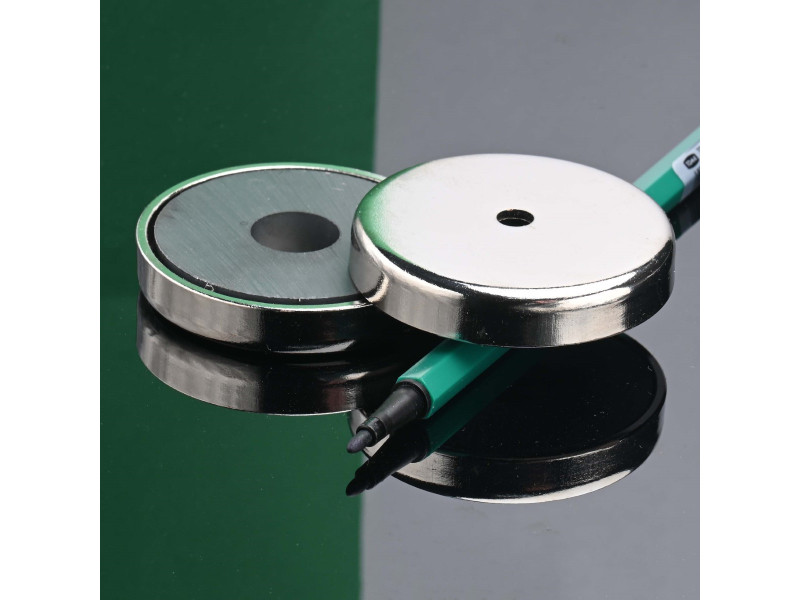

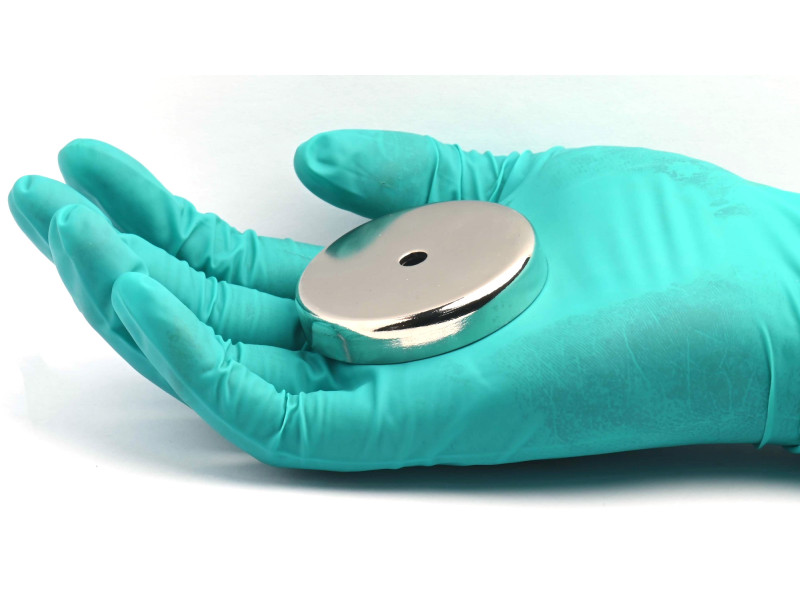

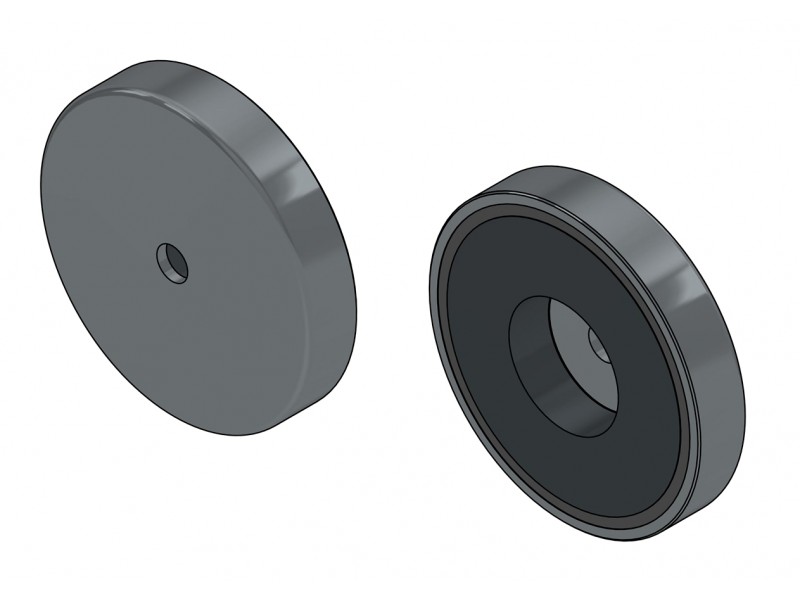

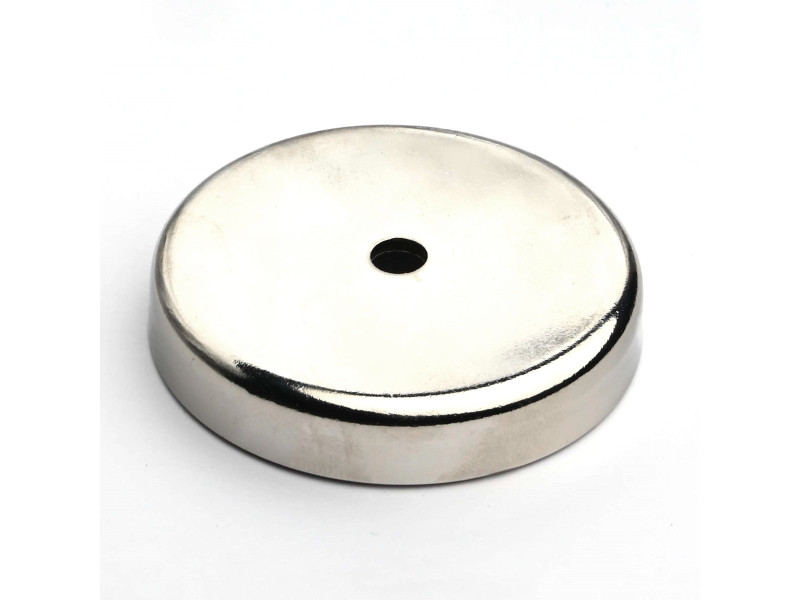

Aimant pot en ferrite avec alésage D57x15,5x6,2x10,5F
Cet aimant en boîtier est circulaire, cylindrique, en forme de cylindre ou de disque.
Les aimants de maintien sont de simples circuits magnétiques composés d'un aimant et d'un boîtier en acier.
L'aimant est collé dans un boîtier en acier, de sorte qu'il est mieux protégé contre les chocs. Un trou dans le boîtier permet de fixer une tête de vis plate à l'aide de vis. Grâce au boîtier, l'aimant est unilatéral. Les aimants en ferrite résistent bien à la corrosion et ne nécessitent pas de protection supplémentaire. Le boîtier est protégé par un revêtement en nickel. La température maximale de fonctionnement ne dépasse pas 110 degrés Celsius.
Les aimants en ferrite adhèrent aux surfaces métalliques (matériaux ferromagnétiques).
