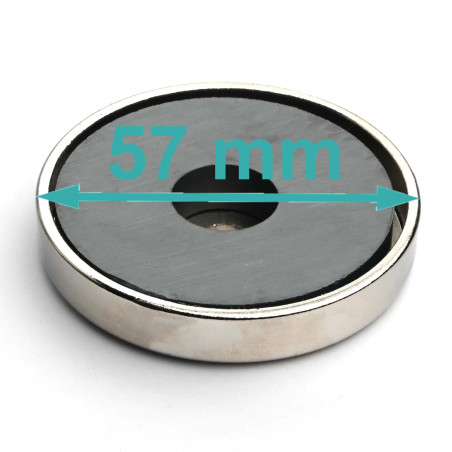

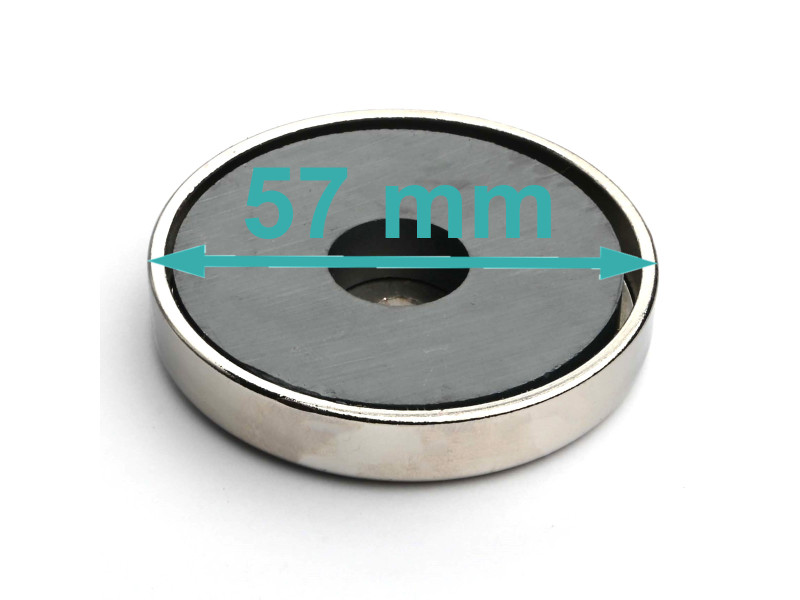

Diâmetro externo
57 [mm]
Diâmetro da abertura da cabeça de um parafuso
15,5 [mm]
Diâmetro interno
6,2 [mm]
Altura
10 [mm]
Tipo de íman
Ferrite
Capacidade máxima de elevação
~30 [kg]
Revestimento
Niquelada (NiCuNi)
Temperatura máxima de funcionamento
110 [°C]
Com um orifício central para a cabeça do parafuso
sim
Peso
122 [g]
Parâmetros de desempenho
A distância entre o íman e a placa de ferro reduz significativamente a força necessária para separar o íman da placa.
Propriedades magnéticas do tipo de material F30
remanência Br |
~ 0,37 [T] |
coercividade HcB |
~ 175 [kA/m] |
coercividade HcJ |
~ 180 [kA/m] |
| As propriedades magnéticas do material não são idênticas para todos os ímanes. Os resultados da medição para diferentes ímanes variam devido à heterogeneidade inerente do material magnético e às tolerâncias de medição do dispositivo de medição. |

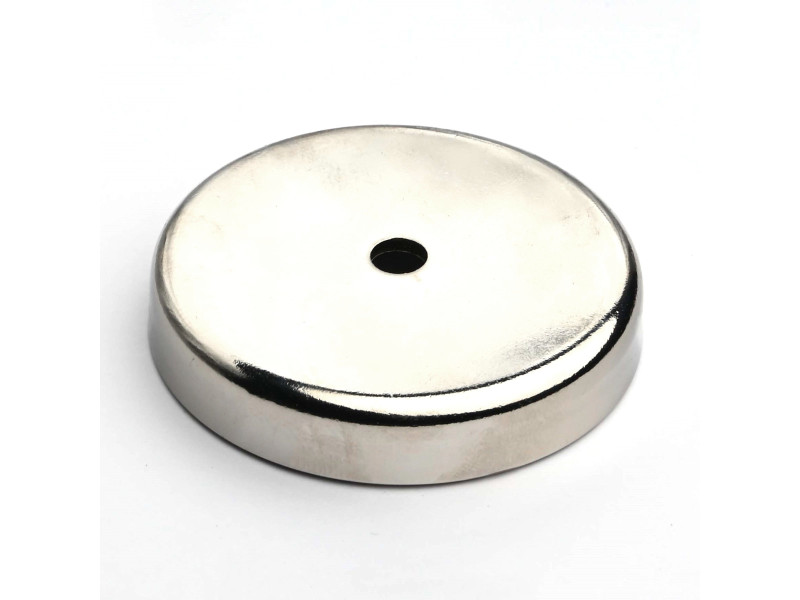

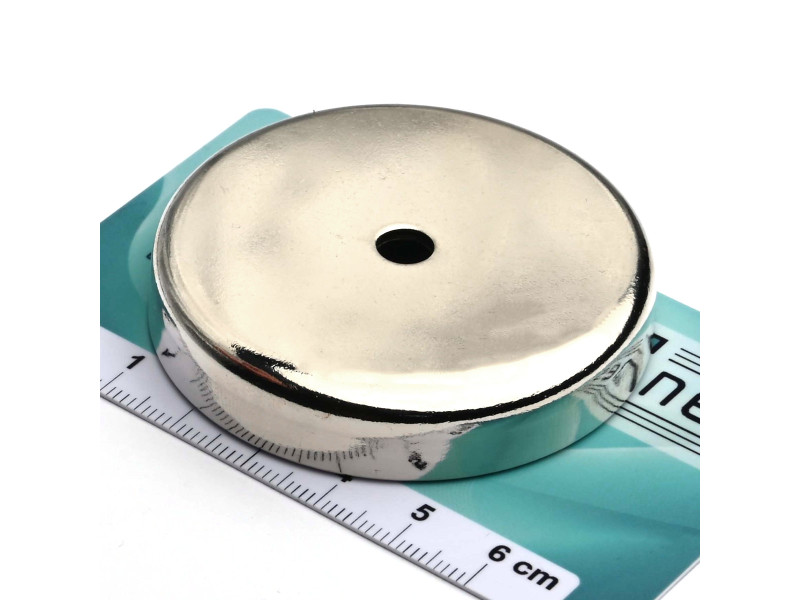

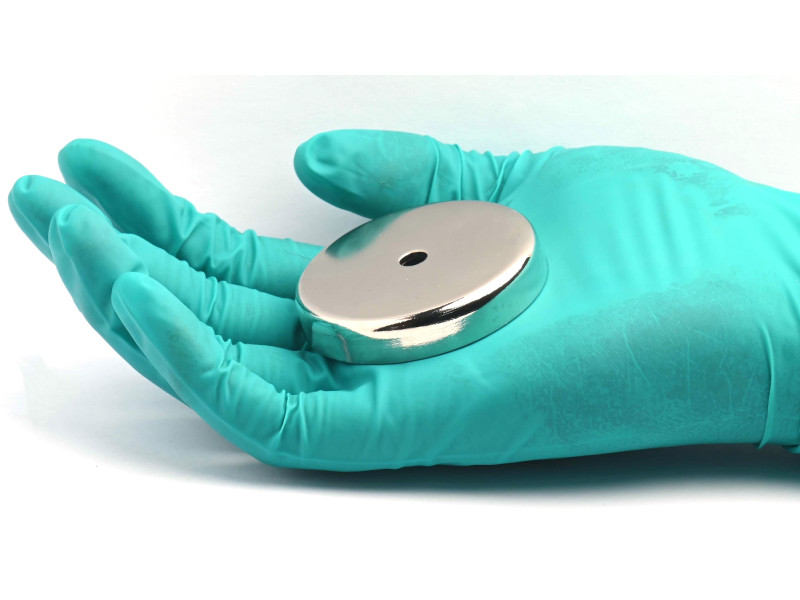

Íman de ferrite com orifício de contrafação D57x15,5x6,2x10,5F

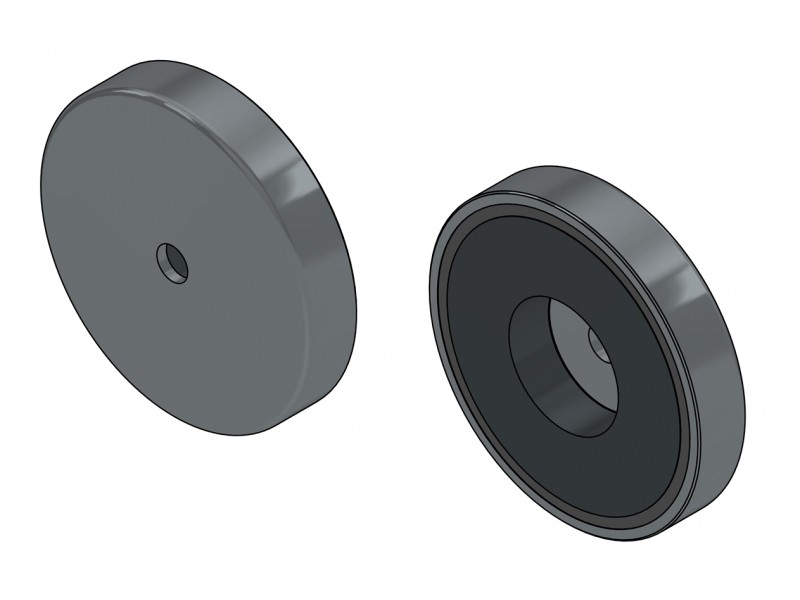

Este íman em caixa é circular, cilíndrico, com a forma de um cilindro ou de um disco.

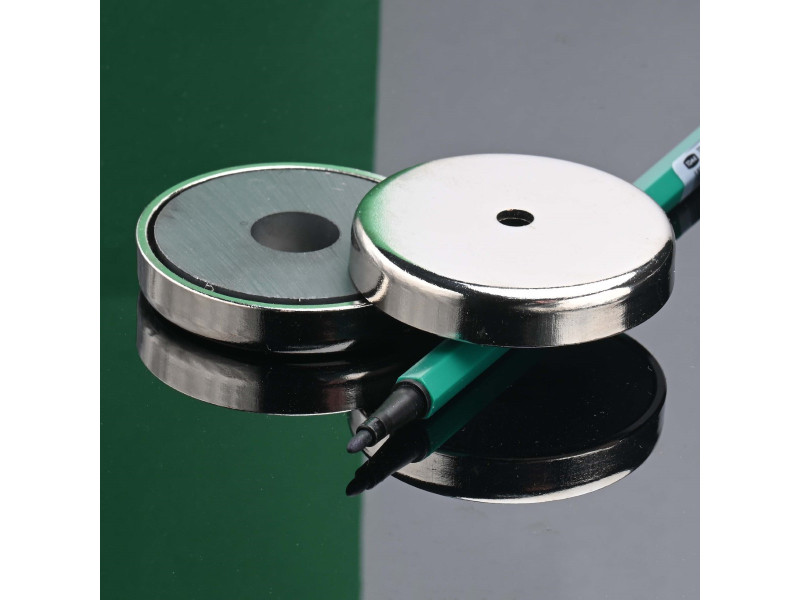

Os ímanes de suporte são circuitos magnéticos simples compostos por um íman e uma caixa de aço.
O íman é colado numa caixa de aço, pelo que está mais protegido contra impactos. Existe um orifício na caixa para fixar uma cabeça de parafuso plana com parafusos. Devido à caixa, o íman é unilateral. Os ímanes de ferrite são bem resistentes à corrosão e não necessitam de proteção adicional. Carcaça protegida por um revestimento de níquel. A temperatura máxima de funcionamento não é superior a 110 graus Celsius.
Os ímanes de ferrite aderem à superfície metálica (materiais ferromagnéticos).
