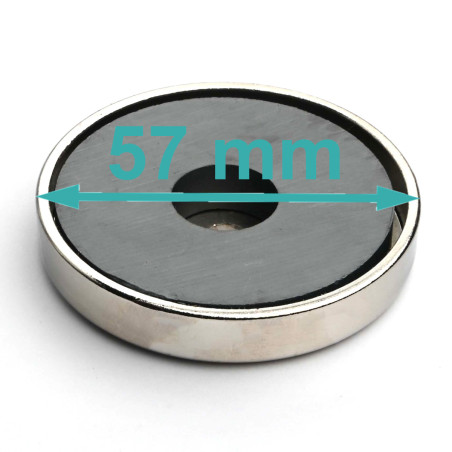

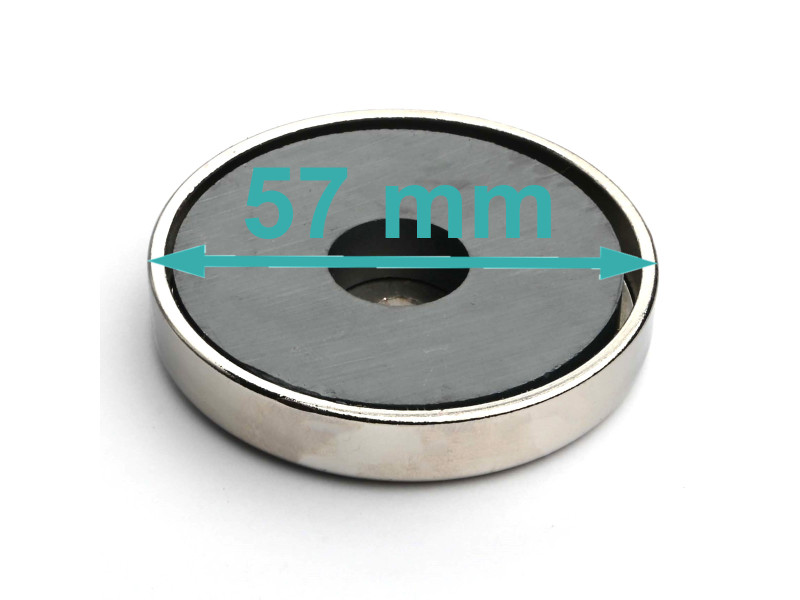

Išorinis skersmuo
57 [mm]
Varžto galvutės angos skersmuo
15,5 [mm]
Vidinis skersmuo
6,2 [mm]
Aukštis
10 [mm]
Magneto tipas
Feritas
Didžiausia keliamoji galia
~30 [kg]
Dangos
Nikeliuotas (NiCuNi)
Maksimali darbinė temperatūra
110 [°C]
Su centrine skyle varžto galvutei
taip
Svoris
122 [g]
Veikimo parametrai
Tarpas tarp magneto ir geležinės plokštelės gerokai sumažina jėgą, reikalingą magnetui nuo plokštelės atplėšti.
F30 klasės medžiagos magnetinės savybės
remanencija Br |
~ 0,37 [T] |
koercivumas HcB |
~ 175 [kA/m] |
koercivumas HcJ |
~ 180 [kA/m] |
| Medžiagos magnetinės savybės nėra vienodos kiekvienam magnetui. Skirtingų magnetų matavimo rezultatai skirsis dėl magnetinei medžiagai būdingo nevienalytiškumo ir matavimo prietaiso matavimo paklaidų. |

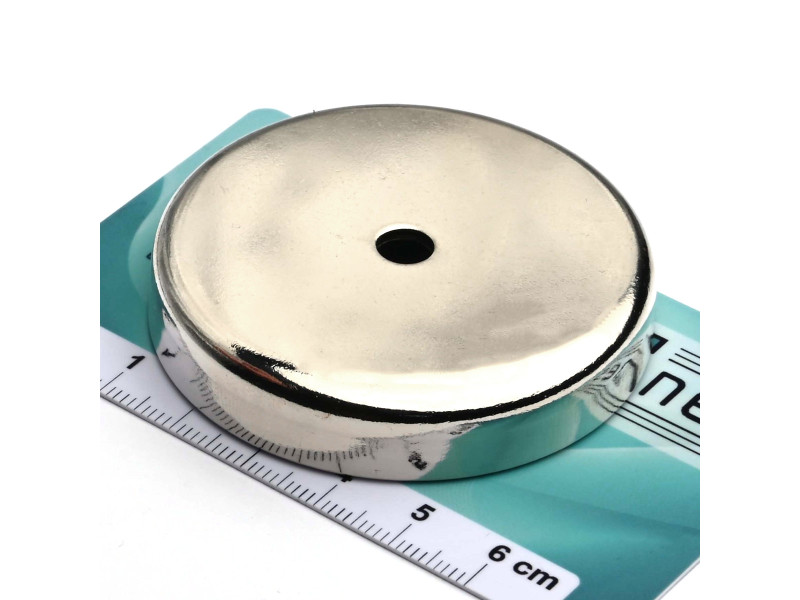

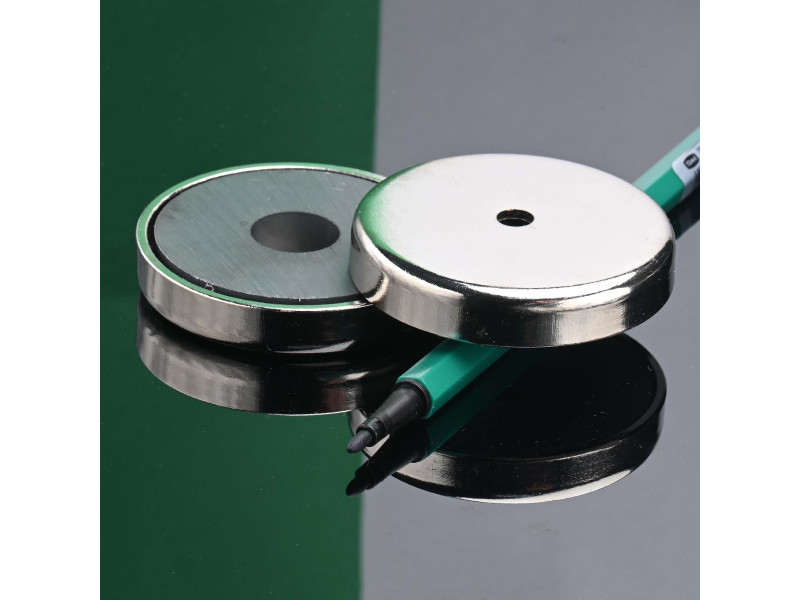

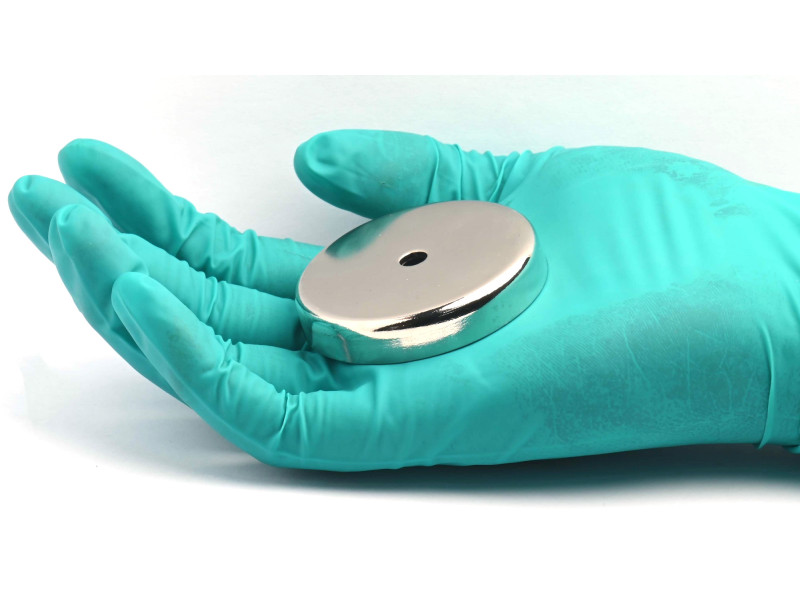

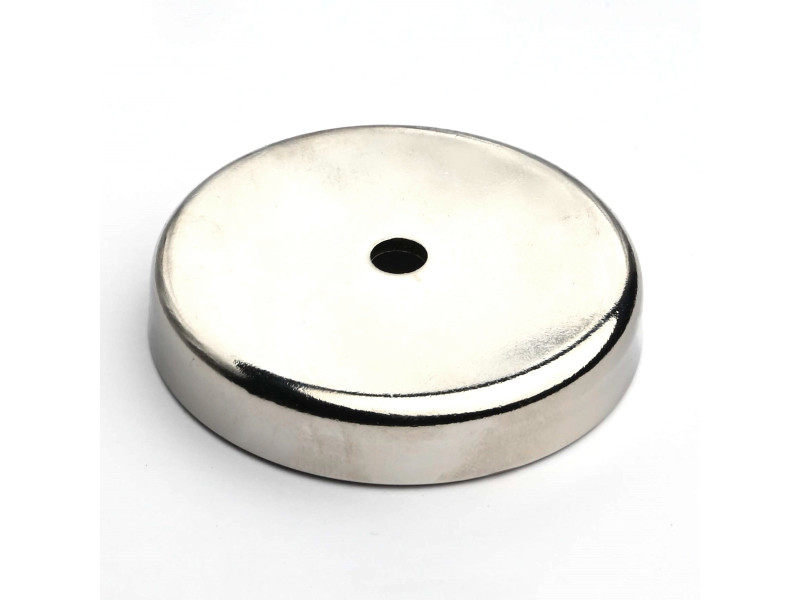

Feritinis puodo magnetas su priešpriešine skyle D57x15,5x6,2x10,5F

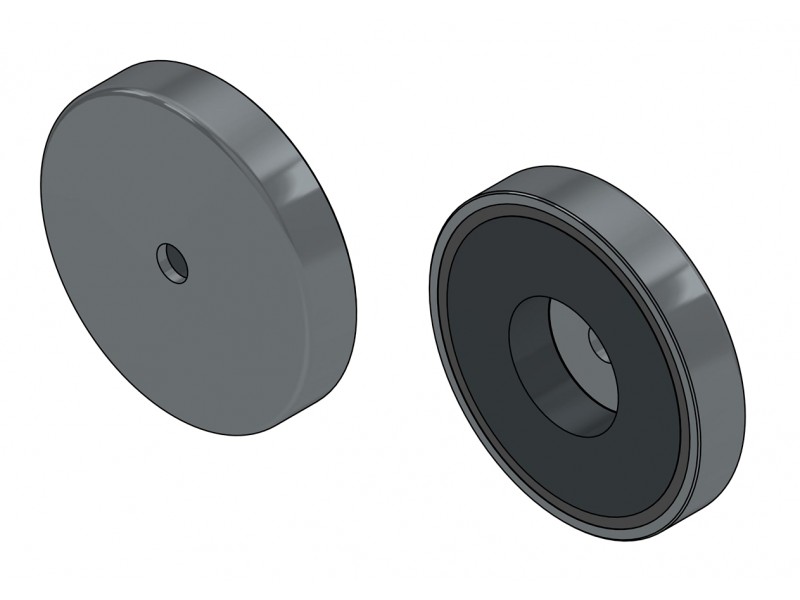

Šis magnetas korpuse yra apskritas, cilindro arba disko formos.
Laikantieji magnetai yra paprastos magnetinės grandinės, sudarytos iš magneto ir plieninio korpuso.
Magnetas įklijuotas į plieninį korpusą, todėl jis labiau apsaugotas nuo smūgių. Korpuse yra skylė plokščiajai varžto galvutei pritvirtinti varžtais. Dėl korpuso magnetas yra vienpusis. Feritiniai magnetai yra gerai atsparūs korozijai, todėl jiems nereikia papildomos apsaugos. Korpusas apsaugotas nikeliu. Didžiausia darbinė temperatūra yra ne aukštesnė kaip 110 laipsnių Celsijaus.
Feritiniai magnetai prilimpa prie metalinio paviršiaus (feromagnetinių medžiagų).
