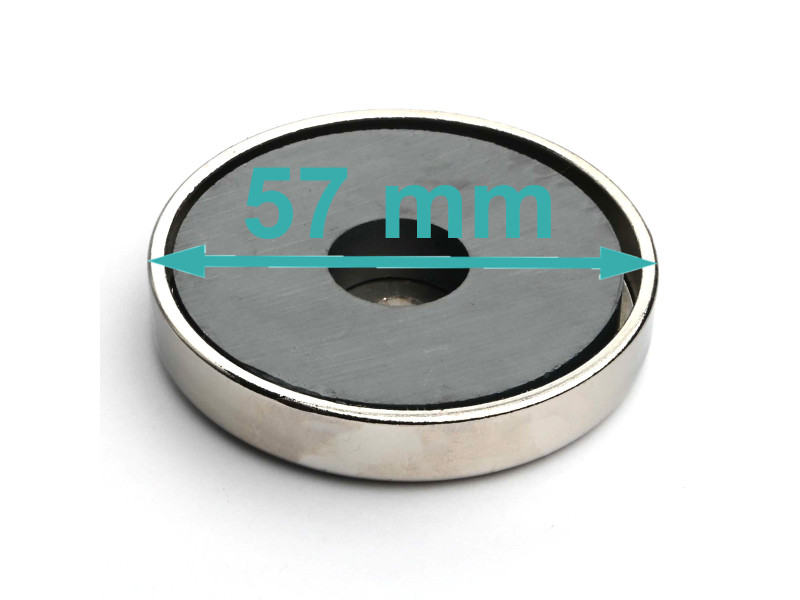

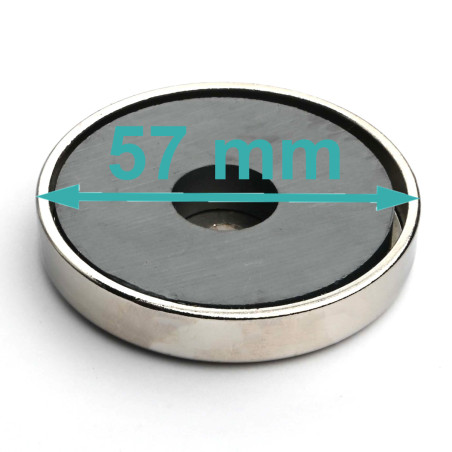

Vonkajší priemer
57 [mm]
Priemer otvoru pre hlavu skrutky
15,5 [mm]
Vnútorný priemer
6,2 [mm]
Výška
10 [mm]
Typ magnetu
Ferit
Maximálna zdvíhacia kapacita
~30 [kg]
Povrchová úprava
Poniklované (NiCuNi)
Maximálna pracovná teplota
110 [°C]
so stredovým otvorom pre hlavu skrutky
áno
Hmotnosť
122 [g]
Výkonnostné parametre
Medzera medzi magnetom a železnou doskou výrazne znižuje silu potrebnú na oddelenie magnetu od dosky.
Magnetické vlastnosti materiálu triedy F30
remanencia Br |
~ 0,37 [T] |
koercivita HcB |
~ 175 [kA/m] |
koercivita HcJ |
~ 180 [kA/m] |
| Magnetické vlastnosti materiálu nie sú pre každý magnet rovnaké. Výsledky meraní pre rôzne magnety sa budú líšiť v dôsledku vnútornej heterogenity magnetického materiálu a tolerancií merania meracieho zariadenia. |

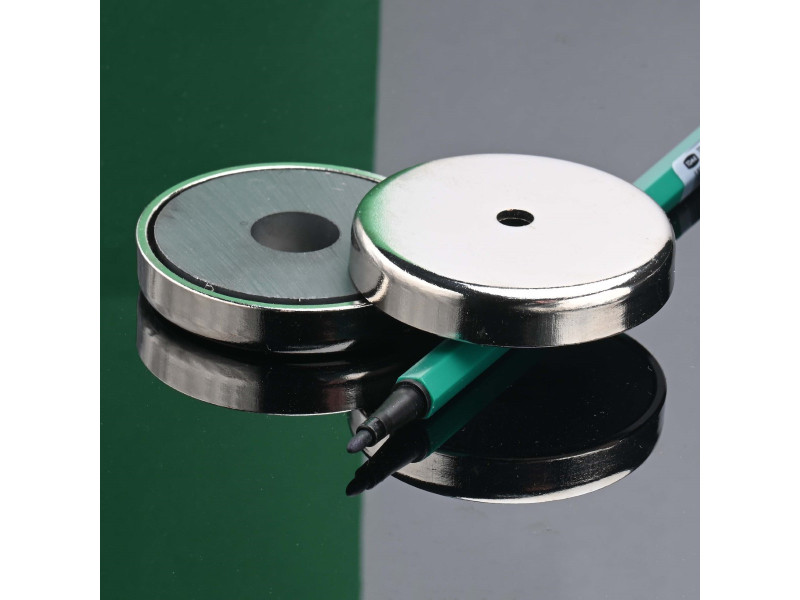

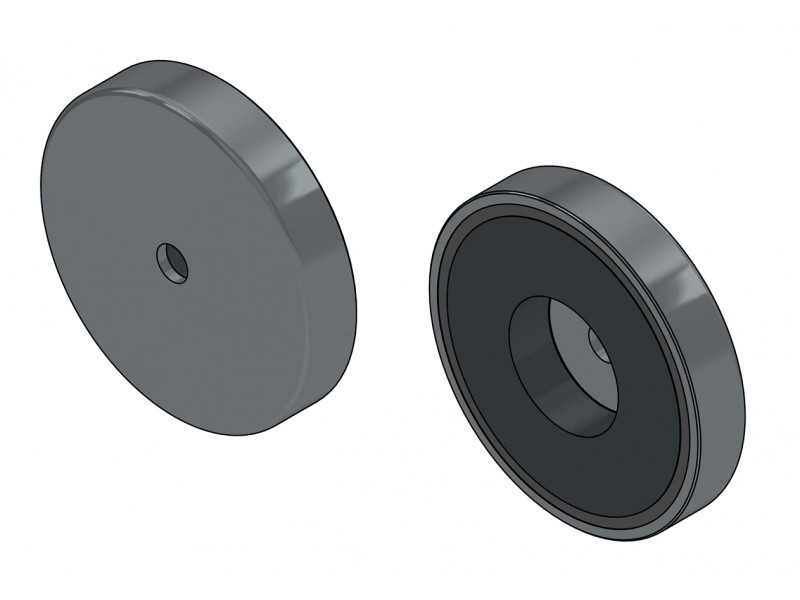

Feritový hrncový magnet s protiotvorom D57x15,5x6,2x10,5F
Tento magnet v puzdre je kruhový, valcový, v tvare valca alebo disku.
Držiace magnety sú jednoduché magnetické obvody zložené z magnetu a oceľového puzdra.

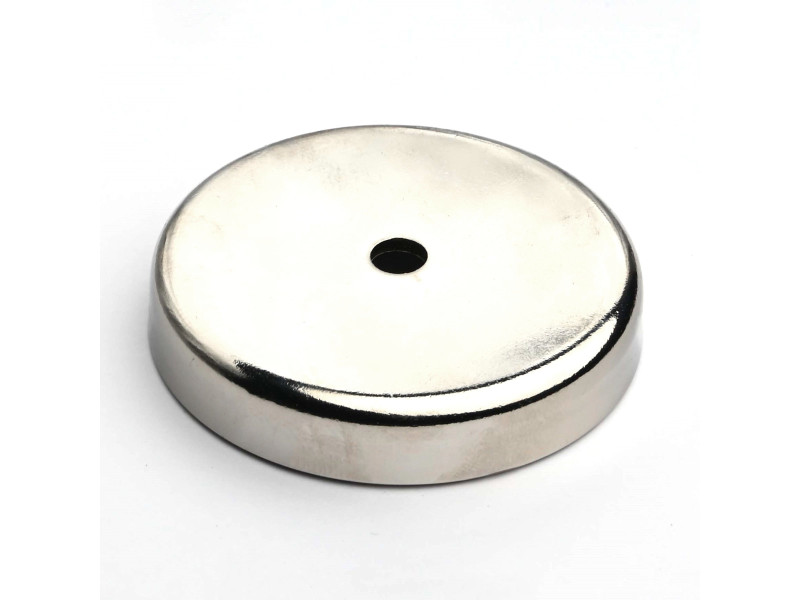

Magnet je vlepený do oceľového puzdra, takže je viac chránený proti nárazom. V puzdre je otvor na plochú hlavu skrutky, ktorá sa upevní pomocou skrutiek. Vďaka puzdru je magnet jednostranný. Feritové magnety sú dobre odolné voči korózii a nevyžadujú dodatočnú ochranu. Puzdro je chránené poniklovaním. Maximálna prevádzková teplota nie je vyššia ako 110 stupňov Celzia.
Feritové magnety priľnú ku kovovému povrchu (feromagnetické materiály).
