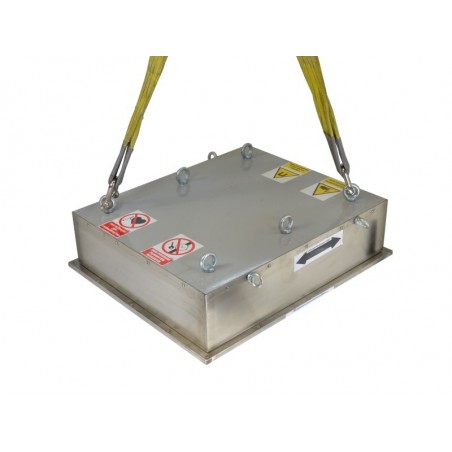

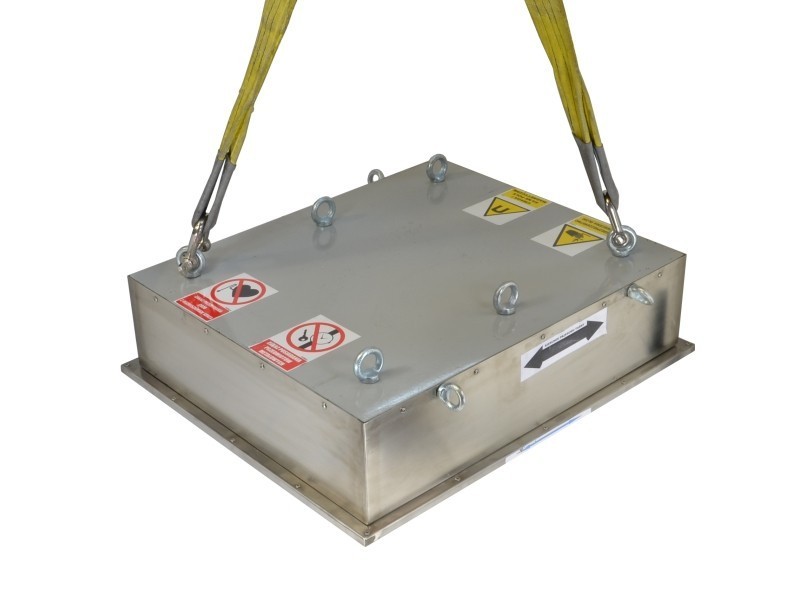

Ophængt magnet til jernudskillelse 750x630x183 / F

Udskilleren, der er monteret over en båndtransportør, bruges til at opfange uønskede stål- og jernelementer fra transporterede stoffer (fødevareindustri, forarbejdning af plast, mineralske råmaterialer, genbrug osv.) Monteret i en bestemt vinkel kan den også være nyttig som skaktseparator. Det lufttætte hus af syrefast stål indeholder et magnetisk system med ferritmagneter. Det er separatorens bundflade, der er magnetisk aktiv. Båndets fremføringsretning er langs dimensionen 750 mm. Udskillerens top er udstyret med seks skrueåbninger M16, hvor øjer, der bruges til ophængning, skrues fast. De to længere sideflader på separatoren er udstyret med to skrueåbninger M12 med to øjer, hvor øjer, der bruges til ophængning under montage på arbejdsstedet eller rengøring, skrues i.

Rengøringspladen er lavet af syrefast stål og blødt aluminium, der beskytter overfladen på udskilleren mod skader forårsaget af påvirkninger fra indfangede elementer. To strimler af magnetisk blød metalplade, der er indbygget i pladen, får den til at holde fast i udskilleren og kan samtidig let rives ud med opfangede elementer, hvilket effektiviserer rengøringen.

På bestilling er vi klar til at levere magnetiske separatorer med dimensioner valgt af kunderne Magnetiske parametre, aktivitetsområde og dimensioner justeres i henhold til kundens behov og forventninger.

Magnetfeltet i midten af den magnetiske pols overflade er ~0,150 [T].

Magnetfeltet på kanten af den magnetiske pols overflade (maks.) er ~0,270 [T].

Magnetfeltet i midten af overfladen mellem de magnetiske poler er ~0,180 [T].

Magnetfeltet i midten af overfladen mellem de magnetiske poler i en afstand på:
20 mm fra separatoren er ~0,160 [T]
55 mm fra separatoren er ~0,140 [T]
100 mm fra separatoren er ~0,090 [T]
150 mm fra separatoren er ~0,064 [T]
200 mm fra separatoren er ~0 ,044 [T]
250 mm fraseparatorener ~0,030 [T]
300 mm fra separatoren er ~0 ,021 [T ]

Som eksempel kan nævnes rækkevidden for forskellige fangede genstande:
skruehætter M5-M6 - ca. 185 mm,
skruehætter M8-M10 - ca. 195 mm,
hammer 2 kg - ca. 275 mm,
fladnøgle 13/17 - ca. 370 mm,
jernsøm - ca. 450 mm.

I den magnetiske separator blev der brugt sintrede ferritmagneter.
Maks. arbejdstemperatur for magnetiske separatorer med ferritmagneter er ca. 250°[C].

Advarsel! Uforsigtig håndtering kan medføre alvorlige skader på hænderne!

Udskillerens vægt er: ~ 400,0 [kg]
