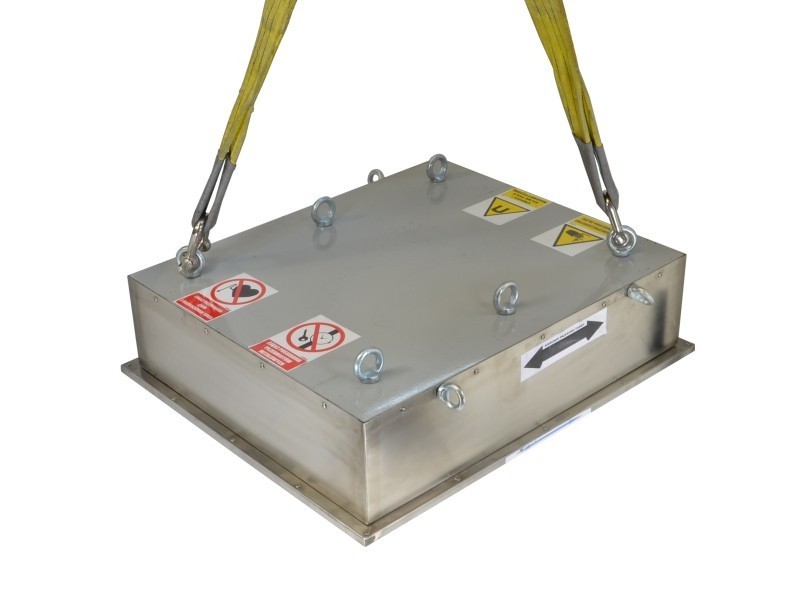

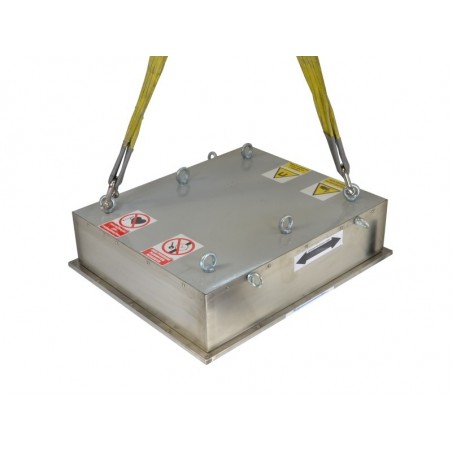

Aimant suspendu pour la séparation du fer 750x630x183 / F

Le séparateur monté au-dessus d'un convoyeur à bande est utilisé pour récupérer les éléments en acier et en fer indésirables dans les substances transportées (industrie alimentaire, traitement des matières plastiques, matières premières minérales, recyclage, etc.) Monté sous un certain angle, il peut également servir de séparateur de goulotte. Le boîtier étanche en acier résistant aux acides contient un système magnétique composé d'aimants en ferrite. C'est la surface inférieure du séparateur qui est magnétiquement active. La direction de l'alimentation de la bande est le long de la dimension 750 mm. La partie supérieure du séparateur est équipée de six ouvertures vissées M16, dans lesquelles sont vissés les œillets utilisés pour la suspension. Les deux faces latérales les plus longues du séparateur sont équipées de deux ouvertures vissées M12 avec deux œillets, où sont vissés les œillets utilisés pour la suspension pendant le montage sur le chantier ou le nettoyage.

La plaque de nettoyage est fabriquée en acier résistant à l'acide et en aluminium souple, protégeant la surface du séparateur contre les dommages causés par les impacts d'éléments happés. Deux bandes de tôles magnétiques souples intégrées dans la plaque permettent de maintenir le séparateur et en même temps de l'arracher facilement avec les éléments accrochés, ce qui simplifie le nettoyage.

Sur commande, nous sommes prêts à fournir des séparateurs magnétiques aux dimensions choisies par le client. Les paramètres magnétiques, le champ d'activité et les dimensions sont ajustés en fonction des besoins et des attentes du client.

Le champ magnétique au centre de la surface du pôle magnétique est de ~0,150 [T].

Lechamp magnétique sur le bord de la surface du pôle magnétique (max.) est de ~0,270 [T].

Lechamp magnétique au centre de la surface entre les pôles magnétiques est de ~0,180 [T].

Le champ magnétique au centre de la surface entre les pôles magnétiques à une distance de:
20 mm du séparateur est ~0,160 [T]
55 mm du séparateur est ~0,140 [T]
100 mm du séparateur est ~0,090 [T]
150 mm du séparateur est ~0,064 [T]
200 mm du séparateur est ~0,044 [T]
250 mm du séparateur est ~0,030 [T]
300 mm du séparateur est ~0,021 [T ]

A titre d'exemple, plage de capture pour différents objets capturés:
bouchons de vis M5-M6 - environ 185 mm,
bouchons de vis M8-M10 - environ 195 mm,
marteau 2kg - environ 275 mm,
clé plate 13/17 - environ 370 mm,
clous en fer - environ 450 mm.

Des aimants en ferrite frittée ont été utilisés dans le séparateur magnétique.
La température maximale de fonctionnement des séparateurs magnétiques avec aimants en ferrite est d'environ 250°[C].

Attention ! Une manipulation imprudente peut entraîner de graves blessures aux mains !

Le poids du séparateur est de: ~ 400,0 [kg]
