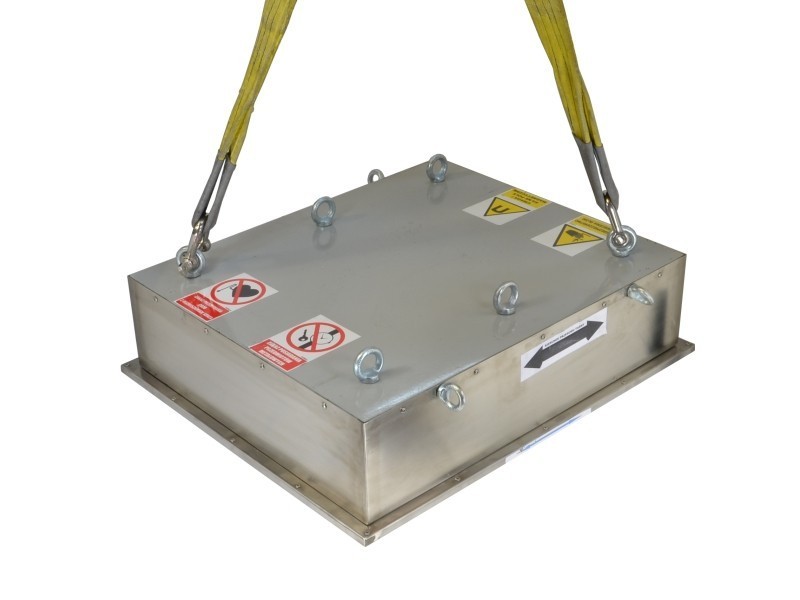

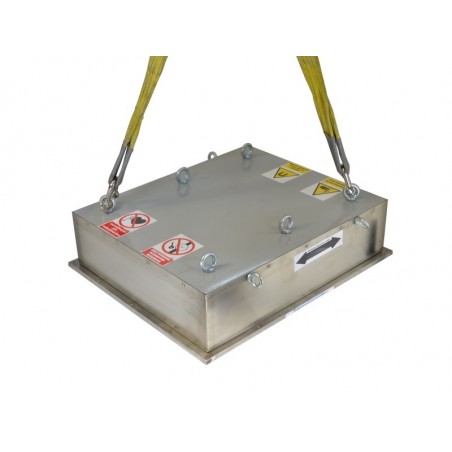

Magnete sospeso per la separazione del ferro 750x630x183 / F

Il separatore montato sopra un nastro trasportatore è utilizzato per catturare gli elementi di acciaio e ferro indesiderati dalle sostanze trasportate (industria alimentare, lavorazione di materie plastiche, materie prime minerali, riciclaggio, ecc.) Montato con una certa angolazione, può essere utile anche come separatore a scivolo. L'alloggiamento ermetico in acciaio antiacido contiene un sistema magnetico assemblato con magneti in ferrite. La superficie inferiore del separatore è magneticamente attiva. La direzione di avanzamento del nastro è lungo la dimensione di 750 mm. La parte superiore del separatore è dotata di sei aperture a vite M16, in cui sono avvitati gli occhielli utilizzati per la sospensione. Le due facce laterali più lunghe del separatore sono dotate di due aperture filettate M12 con due occhielli, in cui si avvitano gli occhielli utilizzati per la sospensione durante il montaggio in cantiere o la pulizia.

La piastra di pulizia è realizzata in acciaio antiacido e alluminio morbido, per proteggere la superficie del separatore dai danni causati dagli urti degli elementi catturati. Due strisce di metallo morbido magnetico incorporate nella piastra fanno sì che questa si aggrappi al separatore e allo stesso tempo possa essere facilmente strappata con gli elementi catturati, semplificando così la pulizia.

Su commissione siamo pronti a fornire separatori magnetici con dimensioni scelte dal cliente I parametri magnetici, il campo di attività e le dimensioni vengono adattati alle esigenze e alle aspettative del cliente.

Il campo magnetico al centro della superficie del polo magnetico è di ~0,150 [T].

Ilcampo magnetico sul bordo della superficie del polo magnetico (massimo) è di ~0,270 [T].

Ilcampo magnetico al centro della superficie tra i poli magnetici è di ~0,180 [T].

Il campo magnetico al centro della superficie tra i poli magnetici a una distanza di:
20 mm dal separatore è ~0,160 [T]
55 mm dal separatore è ~0,140 [T]
100 mm dal separatore è ~0,090 [T]
150 mm dal separatore è ~0,064 [T]
200 mm dal separatore è ~0,044 [T]
250 mm dal separatore è ~0,030 [T]
300 mm dal separatore è ~0,021 [T ]

A titolo di esempio, il campo di cattura per i diversi oggetti catturati:
tappi a vite M5-M6 - circa 185 mm,
tappi a vite M8-M10 - circa 195 mm,
martello da 2 kg - circa 275 mm,
chiave piatta 13/17 - circa 370 mm,
chiodi di ferro - circa 450 mm .

Nel separatore magnetico sono stati utilizzati magneti in ferrite sinterizzata.
La temperatura massima di esercizio dei separatori magnetici con magneti in ferrite è di circa 250°[C].

Attenzione! Una manipolazione incauta può causare gravi lesioni alle mani!

Il peso del separatore è: ~ 400,0 [kg]
