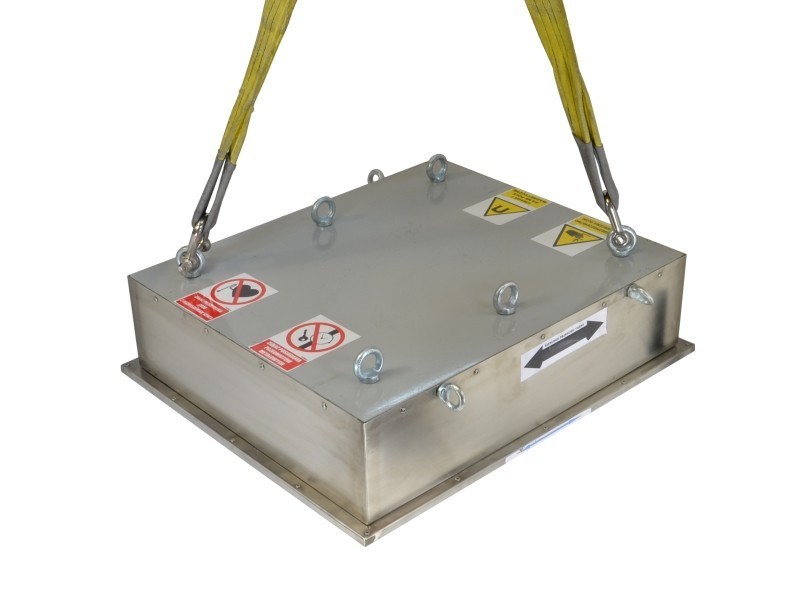

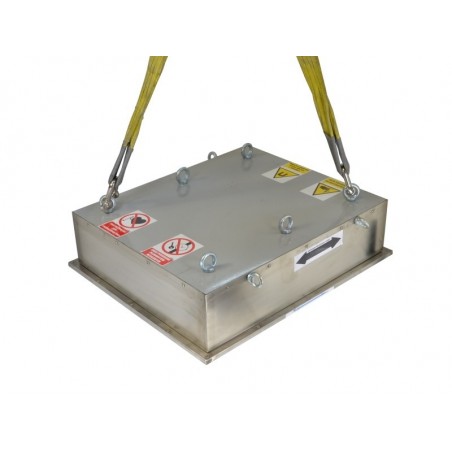

Závesný magnet na separáciu železa 750x630x183 / F

Separátor namontovaný nad letom pásového dopravníka sa používa na zachytávanie nežiaducich oceľových a železných prvkov z prepravovaných látok (potravinársky priemysel, spracovanie plastov, minerálnych surovín, recyklácia atď.). Namontovaný pod určitým uhlom môže byť užitočný aj ako žľabový separátor. Vzduchotesný kryt vyrobený z kyselinovzdornej ocele obsahuje magnetický systém zostavený z feritových magnetov. Je to spodná plocha separátora, ktorá je magneticky aktívna. Smer posuvu pásky je pozdĺž rozmeru 750 mm. Vrchná časť separátora je vybavená šiestimi skrutkovacími otvormi M16, v ktorých sú zaskrutkované oká používané na zavesenie. Dve dlhšie bočné plochy separátora sú vybavené dvoma skrutkovacími otvormi M12 s dvoma očkami, do ktorých sa zaskrutkujú očká používané na zavesenie počas montáže na pracovisku alebo čistenia.

Čistiaca doska je vyrobená z kyselinovzdornej ocele a mäkkého hliníka a chráni povrch separátora pred poškodením spôsobeným nárazmi zachytených prvkov. Dva pásy magnetického plechu z mäkkého kovu zabudované do dosky spôsobujú, že držia na separátore a zároveň sa dajú ľahko vytrhnúť so zachytenými prvkami, čím sa zefektívňuje čistenie.

Na objednávku sme pripravení dodať magnetické odlučovače s rozmermi, ktoré si zvolí klient Magnetické parametre, rozsah činnosti a rozmery sa upravujú podľa potrieb a očakávaní klienta.

Magnetické pole v strede povrchu magnetického pólu je ~0,150 [T].

Magnetické pole na okraji povrchu magnetického pólu (max.) je ~0,270 [T].

Magnetické pole v strede povrchu medzi magnetickými pólmi je ~0,180 [T].

Magnetické pole v strede povrchu medzi magnetickými pólmi vo vzdialenosti:
20 mm od separátora je ~0,160 [T]
55 mm od separátora je ~0,140 [T]
100 mm od separátora je ~0,090 [T]
150 mm od separátora je ~0,064 [T]
200 mm od separátora je ~0,044 [T]
250 mm od separátora je ~0,030 [T]
300 mm od separátora je ~0,021 [T ]

Ako príklad uvádzame rozsah zachytenia rôznych zachytených predmetov:
skrutkové uzávery M5-M6 - cca 185 mm,
skrutkové uzávery M8-M10 - cca 195 mm,
kladivo 2 kg - cca 275 mm,
plochý kľúč 13/17 - cca 370 mm,
železné klince - cca 450 mm .

V magnetickom separátore boli použité spekané feritové magnety.
Maximálna pracovná teplota magnetických separátorov s feritovými magnetmi je približne 250°[C].

Pozor! Neopatrná manipulácia môže spôsobiť vážne poranenie rúk !

Hmotnosť separátora je: ~ 400,0 [kg].
