Länge
205 [mm]
Breite
98 [mm]
Höhe
170 [mm]
Magnettyp
NdFeB
Max. Haftkraft
225 [kg]
Minimale Dicke des gehobenen Detail
4 [mm]
Maximale Arbeitstemperatur
≤ 80 [°C]
Gewicht
9.5 [kg]
Leistungskennwerte
Nominale Hubkraft 225 [kg]
Maximale Tragfähigkeit (Bruchlast): >740 [kg] - Der Sicherheitsfaktor für statische Prüfungen beträgt 3,5 und entspricht der EN 13155:2021-05
DIE BELASTUNG ÜBER NENNTRAGKRAFT IST NICHT ERLAUBT !
Die Lasthebemagnete der FX-R-Serie werden vor allem für das Heben und Handhaben von Rundeisen und magnetischen Stahlteilen, d.h. Rohren und Stangen, eingesetzt. Das Magnetfeld der Lasthebemagnete wird durch Neodym-Magnete erzeugt. Diese Geräte benötigen keine Stromzufuhr. Das Magnetfeld wird durch Verstellen eines Handhebels ein- und ausgeschaltet.
Sie werden in Stahlwerken, Fabriken, Lagerhäusern, Werkstätten und Docks eingesetzt. Sie sind auch nützlich für die Handhabung von Blechen, Platten, Profilen, Winkeln, Kanälen, Vierkantrohren und anderen großen Eisenteilen.
♦ 5 Jahre Garantie
♦ Konformitätserklärung "CЄ"
♦ Kapazitätsmessprotokoll
♦ Betriebsanleitung
♦ Kurzbedienungsanleitung
Maximale Tragfähigkeit (Bruchlast): >740 [kg] - Der Sicherheitsfaktor für statische Prüfungen beträgt 3,5 und entspricht der EN 13155:2021-05
DIE BELASTUNG ÜBER NENNTRAGKRAFT IST NICHT ERLAUBT !
Die Lasthebemagnete der FX-R-Serie werden vor allem für das Heben und Handhaben von Rundeisen und magnetischen Stahlteilen, d.h. Rohren und Stangen, eingesetzt. Das Magnetfeld der Lasthebemagnete wird durch Neodym-Magnete erzeugt. Diese Geräte benötigen keine Stromzufuhr. Das Magnetfeld wird durch Verstellen eines Handhebels ein- und ausgeschaltet.
Sie werden in Stahlwerken, Fabriken, Lagerhäusern, Werkstätten und Docks eingesetzt. Sie sind auch nützlich für die Handhabung von Blechen, Platten, Profilen, Winkeln, Kanälen, Vierkantrohren und anderen großen Eisenteilen.
An jedem Lasthebemagneten der FX-R Serie befestigen wir:
♦ 5 Jahre Garantie
♦ Konformitätserklärung "CЄ"
♦ Kapazitätsmessprotokoll
♦ Betriebsanleitung
♦ Kurzbedienungsanleitung
Alle Stahlteile der FX- Lasthebemagnete sind vernickelt und dadurch besonders korrosionsbeständig. Dies ist ein einzigartiges Merkmal, das für alle Lasthebemagnete der FX-R Serie gilt.
Die tatsächliche Tragfähigkeit der einzelnen Heber hängt von den folgenden Faktoren ab:
♦ Dicke und Form der zu hebenden Werkstücke
| Minimale Bauteildicke, bei der der Greifer eingesetzt werden kann | 4 mm |
Zu dünne Werkstücke werden unter Umständen nur schwach angezogen, weil das Magnetfeld der Lasthebemagnete nicht voll genutzt wird. Außerdem verbiegen sich dünne Werkstücke und ihre Kontaktfläche mit den Hebern nimmt ab, so dass die Anziehungskraft sinkt. Die beste Hebeleistung wird bei ausreichend dicken Werkstücken erzielt.
| Dicke des zu hebenden Werkstücks, bei der die Hubkapazität 100% beträgt. | 8 mm |
|---|
Vor Beginn der Arbeiten ist es wichtig, die prozentuale Abhängigkeit der Tragfähigkeit von der Dicke des zu hebenden Stahls zu berücksichtigen (Tragfähigkeitskurven sind im Handbuch zu finden).
Bei der Handhabung von runden Teilen wie Rohren, Stangen, Stahlwellen ist die maximale Tragfähigkeit reduziert:
| Typ | Durchmesser der Welle | Maximale Wellenlänge | Max. Tragfähigkeit |
| FX-R225 | 50-205 [mm] | 3000 [mm] | 225 [kg] |
Die tatsächliche Tragfähigkeit der Lasthebemagnete hängt auch von folgenden Faktoren ab:
♦ die Größe des Luftspalts zwischen der Oberfläche des Lasthebemagneten und dem zu hebenden Werkstück (für jeden Lasthebemagneten sind die Leistungsmerkmale in Abhängigkeit von der Größe des nichtmagnetischen Spalts angegeben).

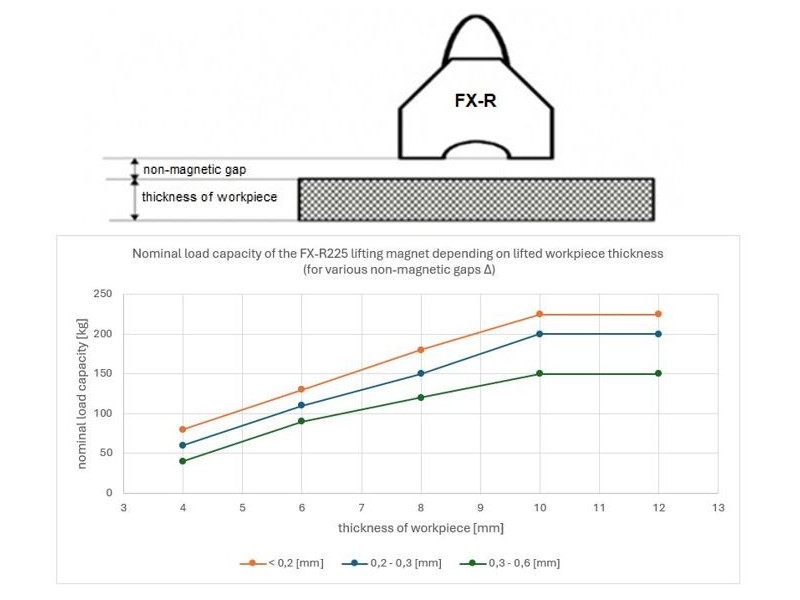

| Dicke des Stahls [mm] | Nominale Tragfähigkeit des FX-R225 [kg]. | ||
| Nichtmagnetischer Spalt D zwischen den Lasthebemagnet und dem zu hebenden Werkstück | |||
| D < 0,2 mm | D = 0,2-0,3 mm | D = 0,3-0,6 mm | |
| 10 | 225 | 200 | 150 |
| 8 | 180 | 150 | 120 |
| 6 | 130 | 110 | 90 |
| 4 | 80 | 60 | 40 |
Die Tragfähigkeit hängt vom Luftspalt zwischen der Greiferoberfläche und dem zu hebenden Werkstück ab. Wenn die Oberflächenrauhigkeit der Last Ra weniger als 6,3 μm beträgt, nimmt die Tragfähigkeit des Greifers nicht ab. Dies ist der Fall bei einer sehr sauberen, ebenen und geschliffenen Oberfläche. Wenn die Oberflächenrauhigkeit des zu hebenden Materials Ra größer als 6,3 μm ist, sollte der Spalt zwischen dem Lasthebemagnete und dem zu hebenden Werkstück berücksichtigt werden.
Für rostige, gewalzte Oberflächen kann ein Spalt im Bereich (0,1-0,3 mm) angenommen werden, während für raue, poröse Oberflächen der Spalt im Bereich (0,3-0,5 mm) geschätzt wird.
Das prozentuale Verhältnis der Tragfähigkeit in Abhängigkeit vom nichtmagnetischen Spalt ist vor Beginn der Arbeiten der Anleitung zu entnehmen.
Die tatsächliche Tragfähigkeit jedes Lasthebemagneten hängt auch davon ab:
♦ Die Zusammensetzung der zu hebenden Last (je höher der Eisengehalt, desto höher die Tragfähigkeit):
| Typ | Nominale Hubkapazität [kg] |
Für das Material zulässige Tragfähigkeit* [kg] |
|||
| FX-R225 | 225 | Kohlenstoffarmer Stahl 100% | Kohlenstoffreicher Stahl 90% | Niedriglegierter Stahl 75% | Gusseisen 50% |
| 225 | 200 | 170 | 110 | ||
*) Sie ist die zulässige Belastung für ein Bauteil aus einem bestimmten Werkstoff, wenn sie nicht durch andere Faktoren (Dicke, Oberflächenbeschaffenheit, Form) reduziert wird.
♦ die Umgebungstemperatur und die Temperatur des zu hebenden Werkstücks (sie darf nicht höher als 80oC sein). Bei Lasthebemagneten besteht die Quelle des Magnetfeldes aus gesinterten Neodym-Magneten, deren maximale Betriebstemperatur 80oC beträgt.
Wir bieten:
- Beratung,
- Service,
- ersatzteile,
- jährliche Inspektionen und Tragfähigkeitsprüfungen von Lasthebemagneten, bestätigt durch
ein Zertifikat.
