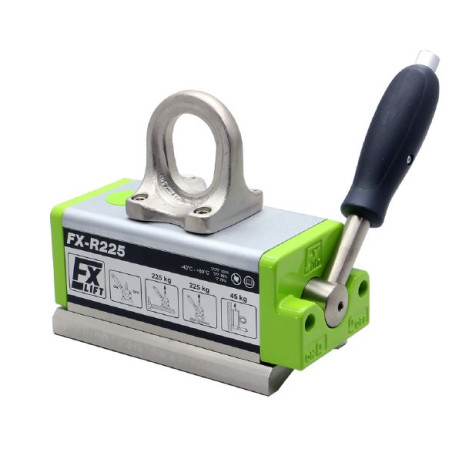

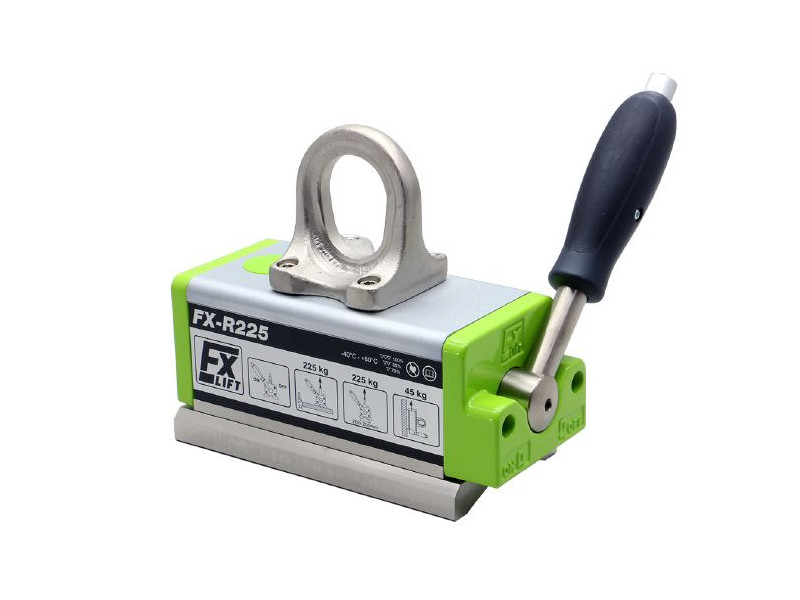

Kaldırma mıknatısı FX-R225

Of	Net Fiyat	Brüt Fiyat
1 adet.	€709.50	€872.68

Miktar

Mevcut Miktar:5 adet.

Teslimat süresi: 8-10 iş günü

Bir soru sorun

Açıklama

Uzunluk: 205 [mm]
Genişlik: 98 [mm]
Yükseklik: 170 [mm]
Mıknatıs tipi: Neodimyum
Maksimum kaldırma kapasitesi: 225 [kg]
Kaldırılan elemanın minimum kalınlığı: 4 [mm]
Maksimum çalışma sıcaklığı: ≤ 80 [°C]
Ağırlık: 9.5 [kg]
Teslimat süresi: 8-10 iş günü

Nominal kaldırma kapasitesi: 225 [kg]

Maksimum yük kapasitesi (kopma yükü): >740 [kg] - Statik testler için güvenlik faktörü 3,5'tir ve EN 13155:2021-05 ile uyumludur

NOMİNAL KALDIRMA KAPASİTESİNDEN DAHA AĞIR YÜKLERİ KALDIRMAYIN !

FX-R serisinin kaldırma mıknatısları öncelikle yuvarlak demir ve manyetik çelik parçaların, yani boruların ve çubukların kaldırılması ve taşınması için kullanılır. Kaldırma mıknatıslarının manyetik alanı neodimyum mıknatıslar tarafından üretilir. Bu cihazlar herhangi bir güç kaynağı gerektirmez. Manyetik alan, manuel bir kol ayarlanarak açılır ve kapatılır.
Çelik sahalarında, fabrikalarda, depolarda, atölyelerde ve rıhtımlarda kullanılırlar. Ayrıca sac, plaka, profil, köşebent, kanal, kare boru ve diğer büyük demir bileşenlerin taşınması için de kullanışlıdırlar.

Taktığımız her FX-R serisi kaldırma mıknatısı:

♦ 5 yıl garanti
♦ uygunluk beyanı "CЄ"
♦ kapasite ölçüm protokolü
♦ kullanım talimatları
♦ hızlı başvuru kılavuzu

FX-R kaldırma mıknatıslarının tüm çelik bileşenleri nikel kaplıdır, bu da onlara gelişmiş korozyon direnci sağlar. Bu, FX-R serisindeki tüm kaldırma mıknatısları için geçerli olan benzersiz bir özelliktir.

Her bir kaldırıcının gerçek kaldırma kapasitesi aşağıdaki faktörlere bağlıdır:

♦ kaldırılacak iş parçalarının kalınlığı ve şekli

Asansörün kullanılabileceği minimum bileşen kalınlığı

4 mm

Çok ince iş parçaları, kaldırma mıknatıslarının manyetik alanından tam olarak yararlanılamadığı için zayıf bir şekilde çekilebilir. Buna ek olarak, ince iş parçaları bükülür ve kaldırıcılarla temas alanları azalır, böylece çekme kuvveti azalır. En iyi kaldırma performansı yeterince kalın iş parçaları için elde edilir.

Kaldırma kapasitesinin %100 olduğu kaldırılacak iş parçasının kalınlığı.	10 mm

Çalışmaya başlamadan önce, kaldırılacak çeliğin kalınlığının bir fonksiyonu olarak kaldırma kapasitesinin yüzde bağımlılığını dikkate almak önemlidir (kaldırma kapasitesi eğrileri kılavuzda bulunabilir).

Borular, çubuklar, çelik şaftlar gibi yuvarlak parçalar taşırken, maksimum yük kapasitesi azalır:

Tip	Mil çapı	Maks. şaft uzunluğu	Maks. yük kapasitesi
FX-R225	50-205 [mm]	3000 [mm]	225 [kg]

Her bir kaldırma mıknatısının gerçek kaldırma kapasitesi de şunlara bağlıdır:

♦ kaldırma mıknatıslarının yüzeyi ile kaldırılacak iş parçası arasındaki hava boşluğunun boyutu (her bir kaldırma mıknatısı için, manyetik olmayan boşluğun boyutunun bir fonksiyonu olarak kapasite özellikleri verilmiştir).

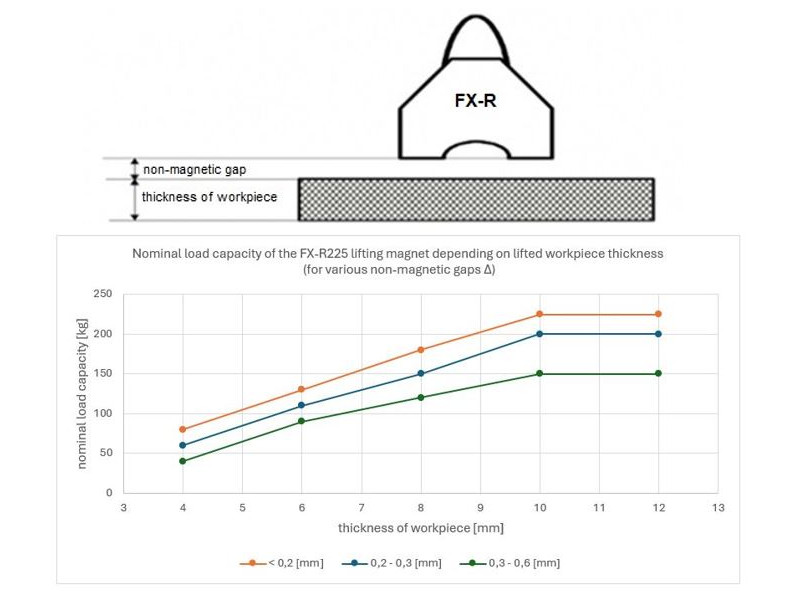

Çelik kalınlığı [mm]	FX-R225'in nominal yük kapasitesi [kg]
	Kaldırma mıknatısı ile kaldırılacak iş parçası arasında manyetik olmayan boşluk D
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
10	225	200	150
8	180	150	120
6	130	110	90
4	80	60	40

Yük kapasitesi, kaldırma mıknatısı yüzeyi ile kaldırılacak iş parçası arasındaki hava boşluğuna bağlıdır. Yükün yüzey pürüzlülüğü Ra 6,3 μm'den az ise, kapasite azalmayacaktır. Bu durum çok temiz, düz ve zımparalanmış bir yüzey için geçerlidir. Kaldırılacak malzemelerin yüzey pürüzlülüğü Ra 6,3 μm'den büyük olacaksa, tutucu ile kaldırılacak iş parçası arasındaki boşluk dikkate alınmalıdır.

Paslı haddelenmiş yüzeyler için (0,1-0,3 mm) aralığında bir boşluk varsayılabilirken, pürüzlü gözenekli yüzeyler için boşluk (0.3-0,5 mm).
Çalışmaya başlamadan önce, manyetik olmayan boşluğun bir fonksiyonu olarak yük kapasitesinin yüzde ilişkisi için talimatlara bakın.

Her bir kaldırma mıknatısının gerçek kaldırma kapasitesi ayrıca şunlara bağlıdır:

♦ Kaldırılacak yükün bileşimi (demir içeriği ne kadar yüksekse, kaldırma kapasitesi o kadar yüksek olur):

Tip	Nominal kaldırma kapasitesi [kg]	Malzeme için izin verilen yük kapasitesi * [kg]
FX-R225	225	Düşük karbonlu çelik %100	Yüksek karbonlu çelik %90	Düşük alaşımlı çelik %75	Dökme demir 50%
FX-R225	225	225	200	170	110

*Diğer faktörler (kalınlık, yüzey kalitesi, şekil) tarafından azaltılmamışsa, belirli bir malzemeden yapılmış bir bileşen için izin verilen yük olacaktır.)

♦ ortam sıcaklığı ve kaldırılacak iş parçasının sıcaklığı (80[^oC]' den yüksek olmamalıdır).
Kaldırma mıknatıslarında manyetik alanın kaynağı, maksimum çalışma sıcaklığı^80oC olan sinterlenmiş neodimyum mıknatıslardır.

Biz teklif ediyoruz:
- Danışmanlık,
- Servis,
- yedek parçalar,
- Kaldırma mıknatıslarının yıllık denetimleri ve yük kapasitesi testleri, bir sertifika ile onaylanır.
