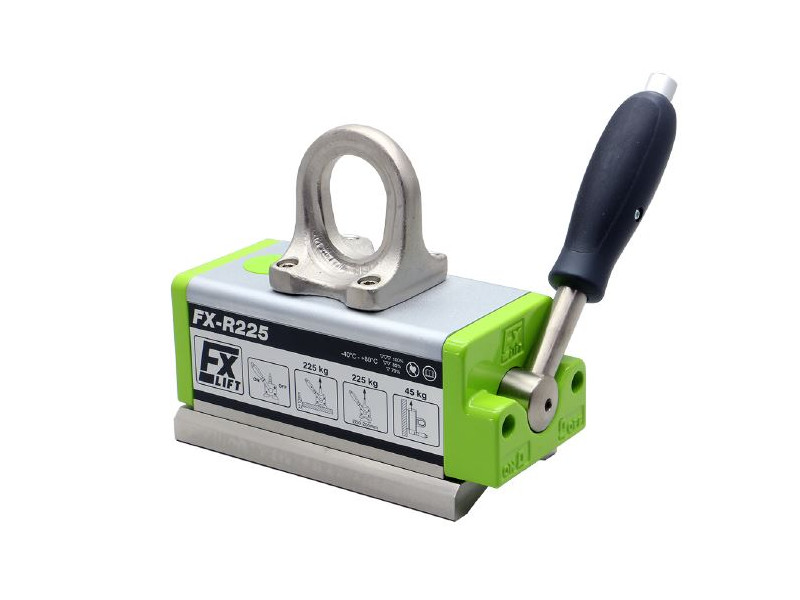

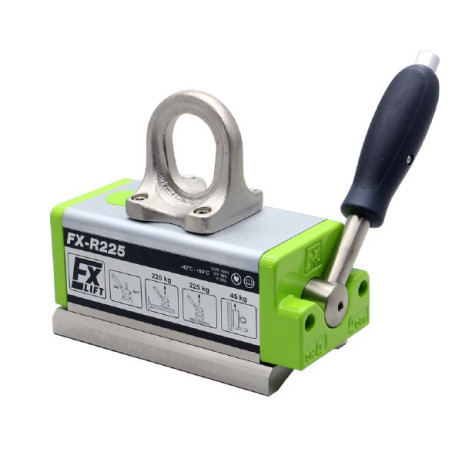

Íman de elevação FX-R225

Os ímanes de elevação da série FX-R são utilizados principalmente para a elevação e manuseamento de peças redondas de ferro e aço magnético, ou seja, tubos e barras. O campo magnético dos ímanes de elevação é gerado por ímanes de neodímio. Estes aparelhos não necessitam de qualquer alimentação eléctrica. O campo magnético é ligado e desligado através da regulação de uma alavanca manual.
São utilizados em estaleiros siderúrgicos, fábricas, armazéns, oficinas e docas. São igualmente úteis para o manuseamento de chapas, placas, perfis, ângulos, canais, tubos quadrados e outros componentes ferrosos de grandes dimensões.

Todos os componentes de aço dos ímanes de elevação FX-R são niquelados, o que lhes confere uma maior resistência à corrosão. Esta é uma caraterística única que se aplica a todos os ímanes de elevação da série FX-R.

A capacidade de elevação real de cada elevador depende dos seguintes factores:

♦ espessura e forma das peças a serem levantadas

As peças de trabalho demasiado finas podem ser atraídas de forma fraca porque o campo magnético dos ímanes de elevação não é totalmente utilizado. Além disso, as peças de trabalho finas dobram-se e a sua área de contacto com os elevadores diminui, pelo que a força de tração diminui. O melhor desempenho de elevação é obtido para peças de trabalho suficientemente espessas.

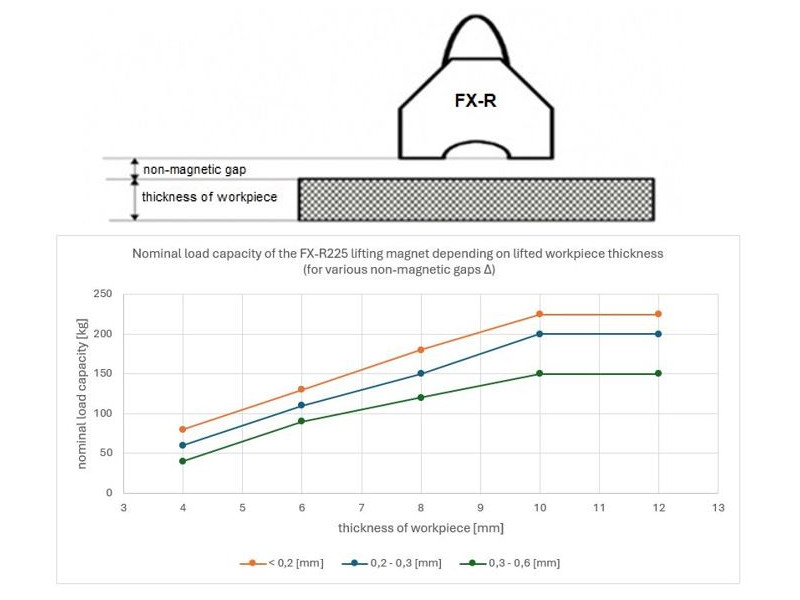

Antes de iniciar o trabalho, é importante considerar a dependência percentual da capacidade de elevação em função da espessura do aço a ser elevado (as curvas de capacidade de elevação podem ser encontradas no manual).

Ao manusear peças redondas como tubos, hastes, eixos de aço, a capacidade de carga máxima é reduzida:

A capacidade de elevação real de cada íman de elevação também depende de:

♦ o tamanho do espaço de ar entre a superfície dos ímanes de elevação e a peça de trabalho a ser elevada (para cada íman de elevação, são dadas as caraterísticas de capacidade em função do tamanho do espaço não magnético).

A capacidade de carga depende do espaço de ar entre a superfície do íman de elevação e a peça de trabalho a ser elevada. Se a rugosidade da superfície da carga Ra for inferior a 6,3 μm, a capacidade não diminuirá. Este é o caso de uma superfície muito limpa, plana e lixada. Se a rugosidade da superfície dos materiais a elevar Ra for superior a 6,3 μm, deve ser tida em conta a folga entre a pinça e a peça a elevar.

Para superfícies laminadas ferrugentas, pode assumir-se uma folga no intervalo (0,1-0,3 mm), enquanto para superfícies porosas rugosas a folga é estimada no intervalo (0.3-0,5 mm).
Antes de iniciar o trabalho, consulte as instruções para a relação percentual da capacidade de carga em função da folga não magnética.

A capacidade de elevação real de cada íman de elevação também depende de:

♦ A composição da carga a ser levantada (quanto maior o teor de ferro, maior a capacidade de elevação):

*) será a carga admissível para um componente feito de um determinado material, se não for reduzida por outros factores (espessura, qualidade da superfície, forma).

♦ a temperatura ambiente e a temperatura da peça a ser levantada (não deve ser superior a 80[^oC]).
Nos ímanes de elevação, a fonte do campo magnético são ímanes de neodímio sinterizados, cuja temperatura máxima de funcionamento é de^80oC.

Oferecemos:
- consultoria,
- serviço,
- peças sobressalentes,
- inspecções anuais e testes de capacidade de carga dos ímanes de elevação, confirmados por um certificado.

Íman para tubos e barras 225 kg
