Μαγνητική υποδοχή τραβέρσας FX-KT 240-420

Του	Τιμή Καθαρή	Τιμή Μικτό
1 τεμ.	€1580.00	€1943.40

Ποσότητα

Διαθέσιμη ποσότητα:5 τεμ.

Χρόνος παράδοσης: 8-10 εργάσιμες ημέρες

Κάντε μια ερώτηση

Περιγραφή

Τύπος μαγνήτη: Νεοδύμιο
Μέγιστη θερμοκρασία λειτουργίας: ≤ 80 [°C]
Βάρος: 15 [kg]
Spacing of lifting magnets [mm]: 58-420 mm

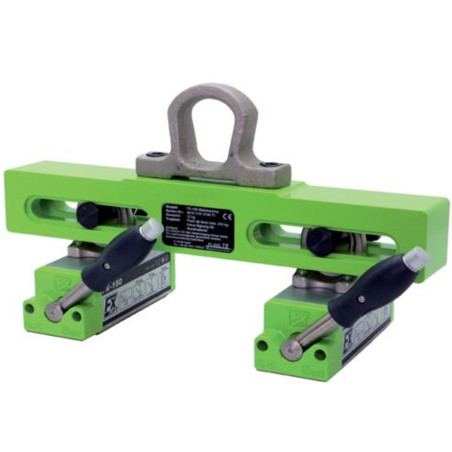

Μαγνητική υποδοχή τραβέρσας FX-KT 240-420

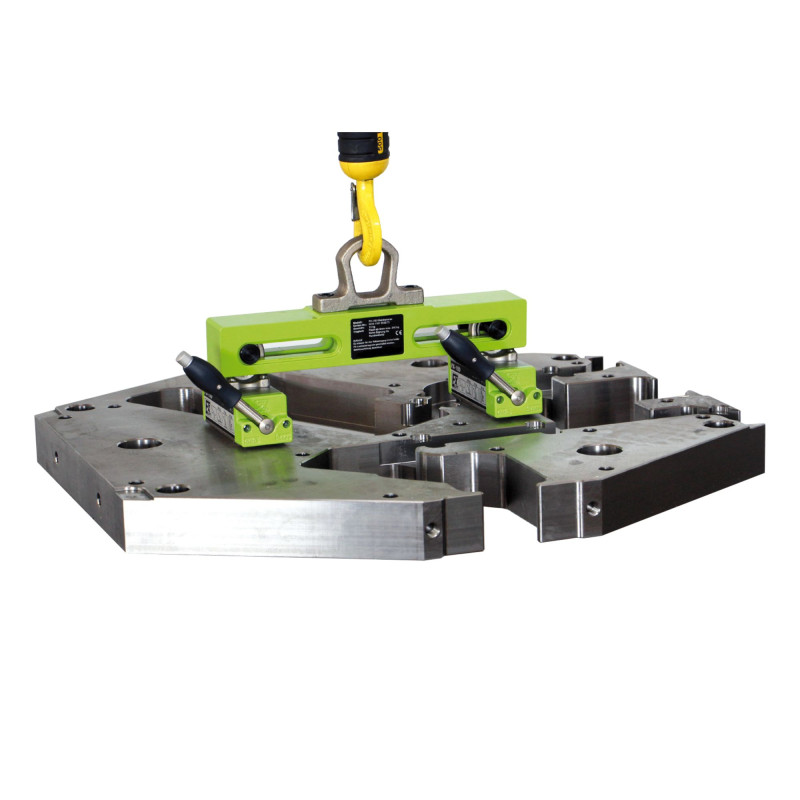

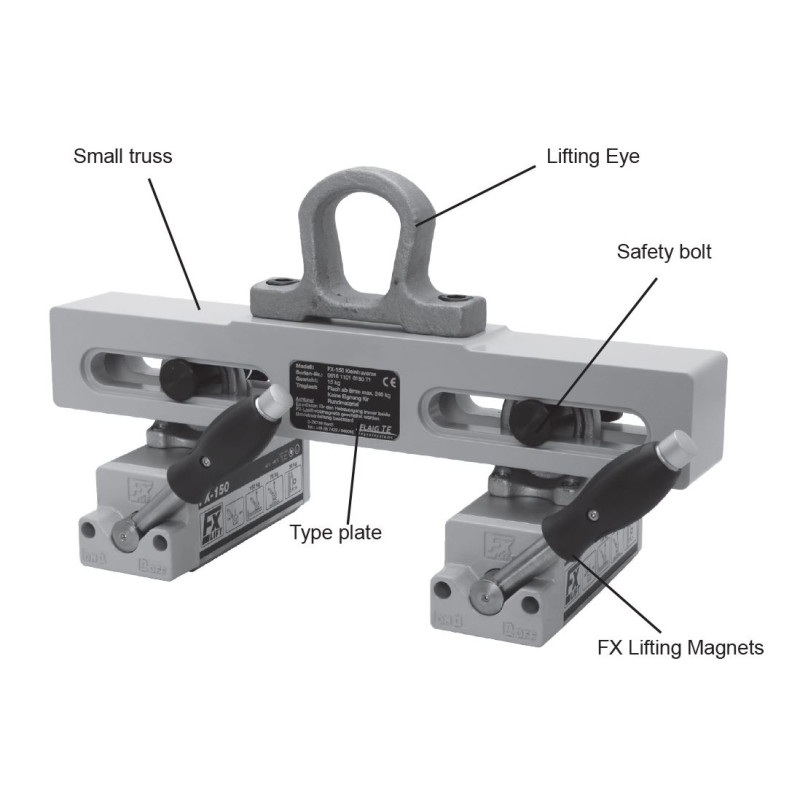

Η μαγνητική βάσητραβέρσας FX-KT 240-420, η οποία χρησιμοποιεί δύο μαγνήτες ανύψωσης FX-150, σας επιτρέπει να ανυψώνετε και να μεταφέρετε σχεδόν οτιδήποτε. Αυτό είναι ιδιαίτερα χρήσιμο για αντικείμενα με κεντρική οπή, όπου η χρήση ενός μόνο μαγνήτη ανύψωσης μπορεί να είναι επικίνδυνη επειδή μετατοπίζεται το κέντρο βάρους. Ο κάτοχος FX-KT είναι επίσης εξαιρετικός για τη μεταφορά αντικειμένων μεγαλύτερου μήκους. Η χρήση δύο μαγνητών ανύψωσης της σειράς FX και η ρυθμιζόμενη απόσταση μεταξύ τους εμποδίζει την κάμψη των αντικειμένων κατά τη μεταφορά. Επίσης, η χρήση δύο ανυψωτικών μαγνητών με μικρότερη συνολική ανυψωτική ικανότητα από έναν είναι καλύτερη για λεπτά αντικείμενα, επειδή το πάχος του αντικειμένου επηρεάζει την πραγματική ανυψωτική ικανότητα. Οι μαγνήτες ανύψωσης μπορούν να συναρμολογηθούν και να αποσυναρμολογηθούν εύκολα, ώστε να μπορούν να χρησιμοποιηθούν και μόνοι τους, για παράδειγμα για τη διαχείριση μικρότερων εξαρτημάτων. Η χαλύβδινη εγκάρσια δοκός είναι πλήρως καλυμμένη με βαφή πούδρας.

Μην χρησιμοποιείτε τα συστήματα για την ανύψωση φορτίων βαρύτερων από την ονομαστική ανυψωτική ικανότητα των ανυψωτικών μαγνητών.

Οι μαγνητικοί ανυψωτικοί μαγνήτες (ανελκυστήρες) είναι μαγνητικά κυκλώματα που κατασκευάζονται με τη χρήση μόνιμων μαγνητών. Χρησιμοποιούνται για την ανύψωση και τη μετακίνηση βαρέων σιδηρών και μαγνητικών στοιχείων χάλυβα. Οι συσκευές αυτές δεν απαιτούν καμία εξωτερική ή εσωτερική τροφοδοσία ρεύματος. Το μαγνητικό πεδίο ενεργοποιείται και απενεργοποιείται με τη μετακίνηση ενός χειροκίνητου μοχλού. Το μαγνητικό πεδίο των μαγνητών ανύψωσης παράγεται από την τελευταία γενιά συσσωματωμένων μαγνητών νεοδυμίου. Παρά το μικρό τους μέγεθος και το σχετικά μικρό τους βάρος, είναι πολύ βολικοί και εύκολοι στη χρήση. Χρησιμοποιούνται σε χαλυβουργεία, εργοστάσια, αποθήκες, εργαστήρια, αποβάθρες και οπουδήποτε μπορούν να φανούν χρήσιμοι στη μετακίνηση φύλλων, πλακών, προφίλ, ράβδων και άλλων μεγάλων στοιχείων σιδήρου.

Η πραγματική ανυψωτική ικανότητα του FX-HV εξαρτάται από τους ακόλουθους παράγοντες:

τον τύπο των χρησιμοποιούμενων ανυψωτικών μαγνητών FX,
το πάχος και το σχήμα των ανυψούμενων στοιχείων
για κάθε ανυψωτικό μαγνήτη η ανυψωτική ικανότητα καθορίζεται σε σχέση με το πάχος των ανυψούμενων στοιχείων.

Τα στοιχεία που είναι πολύ λεπτά ενδέχεται να έλκονται ασθενώς, επειδή το μαγνητικό πεδίο του ανυψωτικού μαγνήτη δεν αξιοποιείται πλήρως. Οι πολύ λεπτές λαμαρίνες διαποτίζονται μόνο από ένα μικρό μέρος του μαγνητικού πεδίου και το υπόλοιπο μέρος του μαγνητικού πεδίου διεισδύει πέρα από τη λαμαρίνα στο περιβάλλον, αχρησιμοποίητο. Στην περίπτωση αυτή, το μαγνητικό κύκλωμα του μαγνήτη ανύψωσης δεν είναι βέλτιστα κλειστό. Επιπλέον, τα λεπτά στοιχεία λυγίζουν και η επιφάνεια επαφής τους με τον μαγνήτη γίνεται γραμμική, γεγονός που μειώνει γρήγορα την ανυψωτική δύναμη. Η καλύτερη απόδοση ανύψωσης επιτυγχάνεται με επαρκώς παχιά στοιχεία που κλείνουν σωστά το μαγνητικό κύκλωμα, αξιοποιώντας ολόκληρο το μαγνητικό πεδίο του μαγνήτη.

Ο παρακάτω πίνακας δείχνει το βέλτιστο πάχος χάλυβα (για το οποίο η ανυψωτική ικανότητα είναι 100%).

Πάχος του ανυψούμενου στοιχείου στο οποίο ο FX-KT 240-420 έχει ανυψωτική ικανότητα 100%

8 mm

διάκενο αέρα μεταξύ της επιφάνειας του ανυψωτικού μαγνήτη και του ανυψωμένου στοιχείου.

Η ανυψωτική ικανότητα εξαρτάται από το διάκενο αέρα μεταξύ των τεμαχίων πόλων του ανυψωτικού μαγνήτη (πόδι) και του ανυψούμενου στοιχείου. Εάν η επιφανειακή τραχύτητα Ra του φορτίου είναι μικρότερη από 6,3 μm, δεν θα υπάρχει διάκενο αέρα στην επιφάνεια του ανυψωτικού μαγνήτη και η ανυψωτική ικανότητα δεν θα μειωθεί. Αυτό ισχύει για πολύ καθαρές, επίπεδες και γυαλισμένες επιφάνειες. Εάν η επιφανειακή τραχύτητα Ra των ανυψούμενων υλικών είναι μεγαλύτερη από 6,3 μm, θα πρέπει να ληφθεί υπόψη το διάκενο μεταξύ του μαγνήτη ανύψωσης και του ανυψούμενου στοιχείου.

Για σκουριασμένες επιφάνειες μετά την έλαση, μπορεί να θεωρηθεί ένα διάκενο της τάξης των (0,1-0,3 mm), ενώ για ανώμαλες πορώδεις επιφάνειες, το διάκενο εκτιμάται ότι είναι της τάξης των (0,3-0,5 mm).

Τύπος χάλυβα που ανυψώνεται

(όσο υψηλότερη είναι η περιεκτικότητα σε σίδηρο, τόσο μεγαλύτερη είναι η ανυψωτική ικανότητα: ο συντελεστής ανυψωτικής ικανότητας για χάλυβες χαμηλού άνθρακα είναι 1,00- για χάλυβες υψηλού άνθρακα - 0,90- για χάλυβες χαμηλού κράματος - 0,75- για χυτοσίδηρο 0,50).
Τα διάφορα σιδηρομαγνητικά υλικά αλληλεπιδρούν με τους μαγνήτες με διαφορετικό τρόπο (έχουν διαφορετικές μαγνητικές ιδιότητες). Ορισμένα έλκονται πιο έντονα, ενώ άλλα έλκονται λιγότερο έντονα. Αυτό εξαρτάται από τη δομή και τη χημική σύνθεση του υλικού. Για παράδειγμα, ο καθαρός σίδηρος (Armco) έλκεται πιο έντονα από τους ανθρακούχους χάλυβες και οι ανθρακούχοι χάλυβες έλκονται πιο έντονα από τον χυτοσίδηρο.

Τύπος	Ονομαστική ανυψωτική ικανότητα [kg]	Επιτρεπόμενη χωρητικότητα φορτίου για το υλικό * [kg]
Τύπος	Ονομαστική ανυψωτική ικανότητα [kg]	Χάλυβας χαμηλού άνθρακα 100%	Χάλυβας υψηλής περιεκτικότητας σε άνθρακα 90%	Χάλυβας χαμηλής περιεκτικότητας σε κράματα 75%	Χυτοσίδηρος 50%
FX-KT 240-420	240	240	215	180	120

*) θα είναι η επιτρεπόμενη φέρουσα ικανότητα για ένα στοιχείο κατασκευασμένο από συγκεκριμένο υλικό, εάν δεν μειώνεται από άλλους παράγοντες (πάχος, ποιότητα επιφάνειας, σχήμα).

θερμοκρασία

Θερμοκρασία περιβάλλοντος και θερμοκρασία του ανυψούμενου στοιχείου (δεν πρέπει να υπερβαίνει τους 80°C).

Στους μαγνήτες ανύψωσης, οι συσσωματωμένοι μαγνήτες νεοδυμίου αποτελούν την πηγή του μαγνητικού πεδίου. Για τους μαγνήτες νεοδυμίου, ο θερμοκρασιακός συντελεστής για την επαγωγή επαναφοράς Br είναι περίπου -0,12 %/o[C] και ο θερμοκρασιακός συντελεστής για τη συνδιακύμανση είναι -0,6 %/o[C]. Οι αρνητικοί συντελεστές θερμοκρασίας σημαίνουν ότι σε θερμοκρασίες πάνω από τη θερμοκρασία δωματίου, οι μαγνήτες νεοδυμίου είναι ελαφρώς "ασθενέστεροι".

Οι μαγνητικοί ανυψωτήρες δεν αποτελούν πηγή θορύβου.

Σε κάθε μαγνητικό σύστημα FX-KT προσαρτούμε:
