Τύπος μαγνήτη
Νεοδύμιο
Μέγιστη θερμοκρασία λειτουργίας
≤ 80 [°C]
Με διαχωρίσιμο μαγνητικό πεδίο
ναι
Λειτουργία χειρισμού
χειροκίνητη χρήση
Παράμετροι απόδοσης

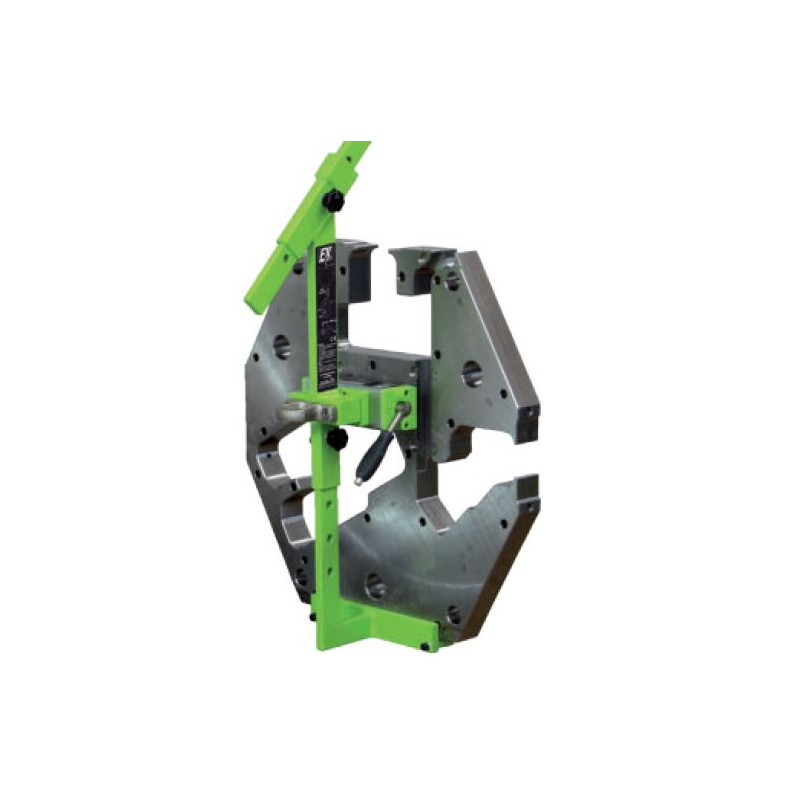

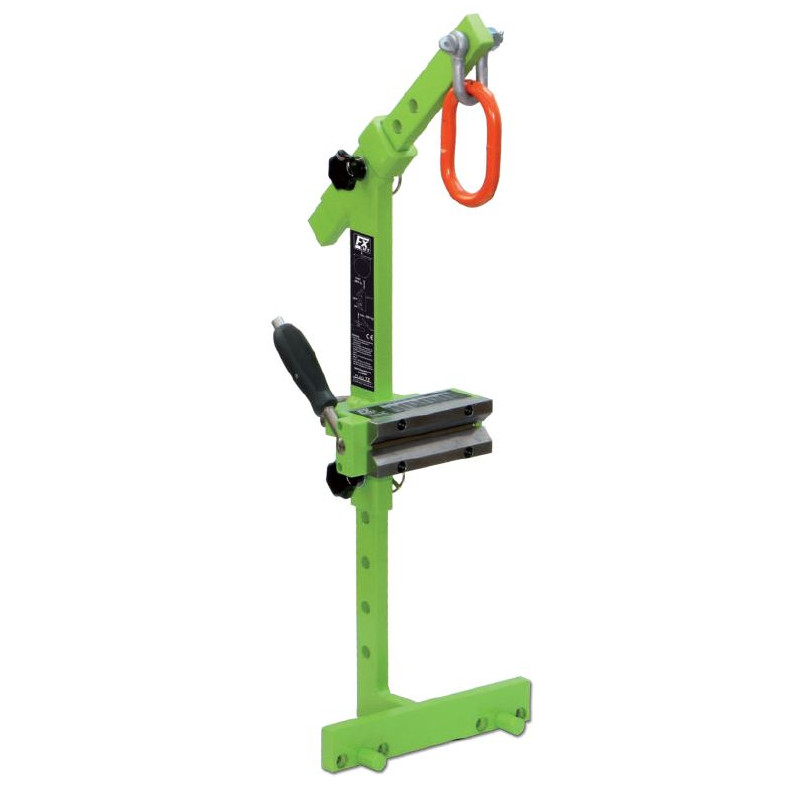

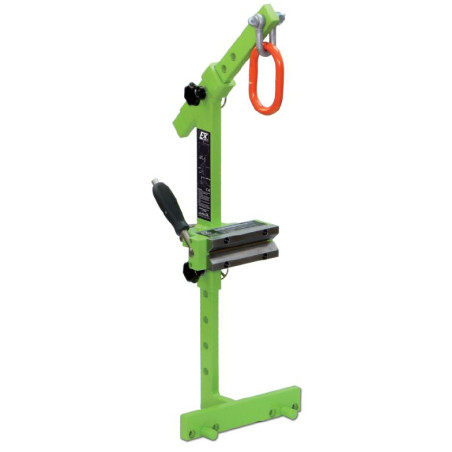

Μαγνητικό σύστημα μεταφοράς FX-HV 200

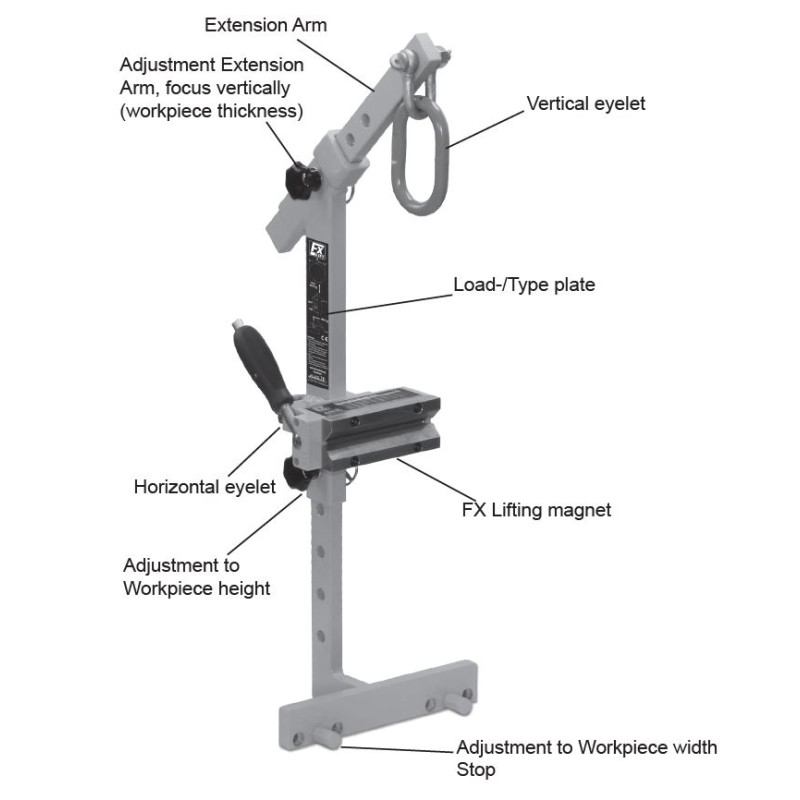

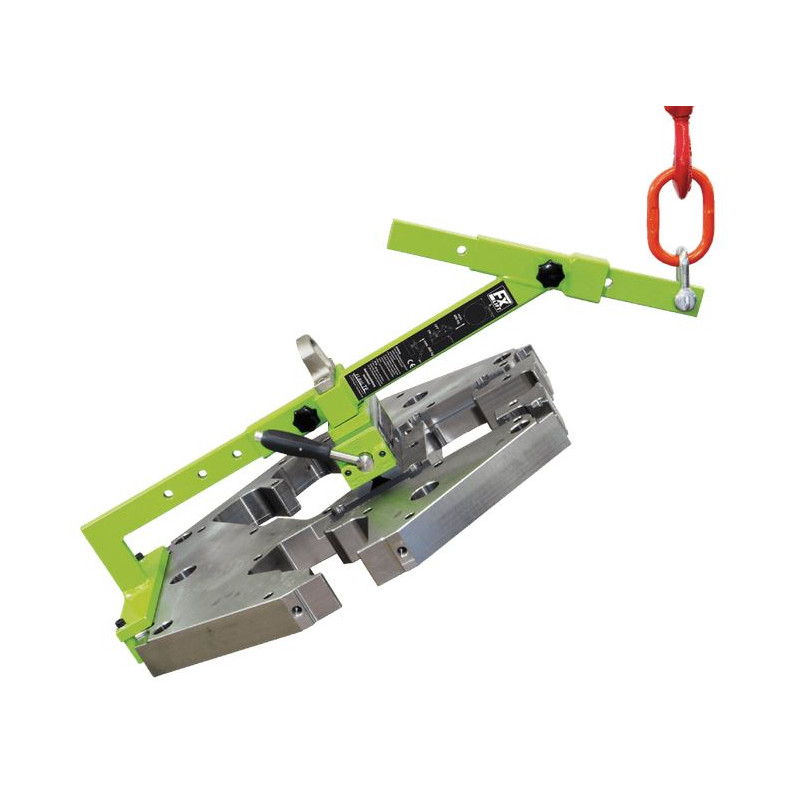

Το μαγνητικό σύστημα μεταφοράς FX-HV, με το ευέλικτο πλαίσιο, επιτρέπει την ανύψωση και μεταφορά σχεδόν οποιουδήποτε εξαρτήματος. Το συνολικό ύψος και πλάτος μπορούν να ρυθμιστούν με τη χρήση βυσματούμενων πείρων. Η συσκευή μπορεί να χρησιμοποιηθεί μέχρι το 20% του ονομαστικού της φορτίου χωρίς να αγγίξει τα μαξιλαράκια ασφαλείας. Οι πείροι στήριξης είναι διατεταγμένοι έτσι ώστε να μπορούν να συνδεθούν όρθια ημιτελή προϊόντα, κάτι που απαιτείται συχνά. Παρομοίως, μπορούν να στοιβάζονται ξαπλωμένα πηνία και φύλλα. Για την οριζόντια μεταφορά, το σύστημα διαθέτει έναν κρίκο ανύψωσης στο πίσω μέρος. Η χαλύβδινη κατασκευή είναι πλήρως βαμμένη με πούδρα και οι σταθεροί μαγνήτες ανύψωσης της σειράς FX εξασφαλίζουν μέγιστη ασφάλεια.
Διατίθενται ειδικές διαστάσεις κατόπιν αιτήματος.
ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΊΤΕ ΤΑ ΣΥΣΤΉΜΑΤΑ ΓΙΑ ΦΟΡΤΊΑ ΒΑΡΎΤΕΡΑ ΑΠΌ ΤΗΝ ΟΝΟΜΑΣΤΙΚΉ ΑΝΥΨΩΤΙΚΉ ΙΚΑΝΌΤΗΤΑ ΤΟΥ ΑΝΥΨΩΤΙΚΟΎ ΜΑΓΝΉΤΗ !
Οι μαγνητικοί ανυψωτικοί μαγνήτες (ανελκυστήρες) είναι μαγνητικά κυκλώματα που κατασκευάζονται με τη χρήση μόνιμων μαγνητών. Χρησιμοποιούνται για την ανύψωση και τη μετακίνηση βαρέων σιδηρών και μαγνητικών στοιχείων χάλυβα. Οι συσκευές αυτές δεν απαιτούν καμία εξωτερική ή εσωτερική τροφοδοσία ρεύματος. Το μαγνητικό πεδίο ενεργοποιείται και απενεργοποιείται με τη μετακίνηση ενός χειροκίνητου μοχλού. Το μαγνητικό πεδίο των μαγνητών ανύψωσης παράγεται από την τελευταία γενιά συσσωματωμένων μαγνητών νεοδυμίου. Παρά το μικρό τους μέγεθος και το σχετικά μικρό τους βάρος, είναι πολύ βολικοί και εύκολοι στη χρήση. Χρησιμοποιούνται σε χαλυβουργεία, εργοστάσια, αποθήκες, εργαστήρια, αποβάθρες και οπουδήποτε μπορούν να φανούν χρήσιμοι στη μετακίνηση φύλλων, πλακών, προφίλ, ράβδων και άλλων μεγάλων στοιχείων σιδήρου.
Η πραγματική ανυψωτική ικανότητα του FX-HV εξαρτάται από τους ακόλουθους παράγοντες:
- τον τύπο των χρησιμοποιούμενων ανυψωτικών μαγνητών FX,
- το πάχος και το σχήμα των ανυψούμενων στοιχείων
- για κάθε ανυψωτικό μαγνήτη η ανυψωτική ικανότητα καθορίζεται σε σχέση με το πάχος των ανυψούμενων στοιχείων.
Τα στοιχεία που είναι πολύ λεπτά ενδέχεται να έλκονται ασθενώς, επειδή το μαγνητικό πεδίο του ανυψωτικού μαγνήτη δεν αξιοποιείται πλήρως. Οι πολύ λεπτές λαμαρίνες διαποτίζονται μόνο από ένα μικρό μέρος του μαγνητικού πεδίου και το υπόλοιπο μέρος του μαγνητικού πεδίου διεισδύει πέρα από τη λαμαρίνα στο περιβάλλον, αχρησιμοποίητο. Στην περίπτωση αυτή, το μαγνητικό κύκλωμα του μαγνήτη ανύψωσης δεν είναι βέλτιστα κλειστό. Επιπλέον, τα λεπτά στοιχεία λυγίζουν και η επιφάνεια επαφής τους με τον μαγνήτη γίνεται γραμμική, γεγονός που μειώνει γρήγορα την ανυψωτική δύναμη. Η καλύτερη απόδοση ανύψωσης επιτυγχάνεται με επαρκώς παχιά στοιχεία που κλείνουν σωστά το μαγνητικό κύκλωμα, αξιοποιώντας ολόκληρο το μαγνητικό πεδίο του μαγνήτη.
Ο παρακάτω πίνακας δείχνει το βέλτιστο πάχος χάλυβα (για το οποίο η ανυψωτική ικανότητα είναι 100%).
| Πάχος του ανυψούμενου στοιχείου στο οποίο το FX-HV 200 έχει ικανότητα ανύψωσης 100% | 15 mm |

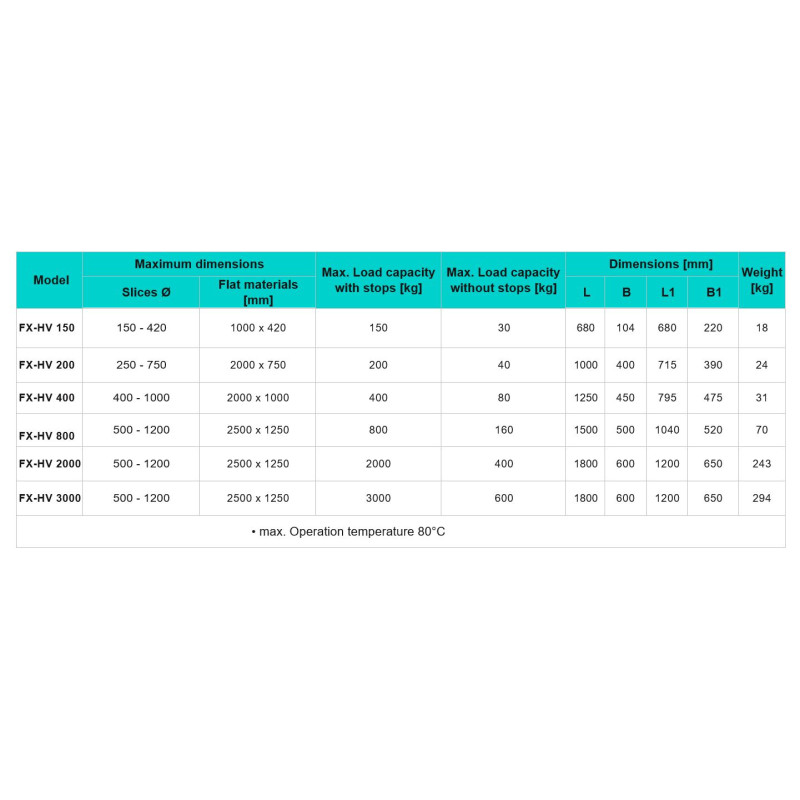

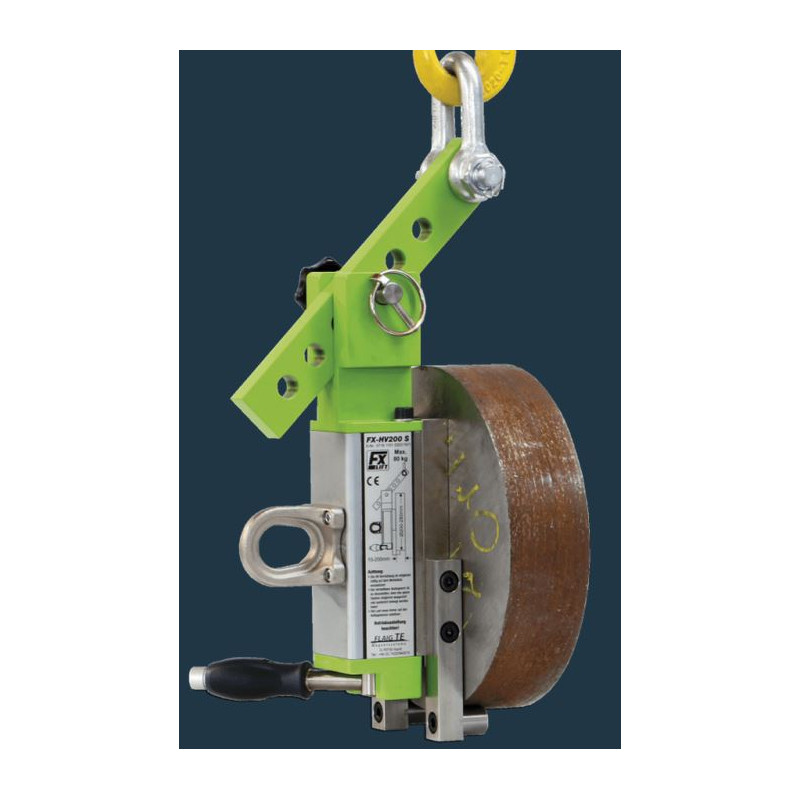

Το σύστημα μεταφοράς FX-HV 200 επιτρέπει την ανύψωση και μεταφορά στρογγυλών στοιχείων με διάμετρο 250-750 mm.
Οι μέγιστες διαστάσεις επίπεδων στοιχείων που μπορούν να μεταφερθούν με το FX-HV 200 είναι 2000x750 mm.
- κενό αέρα μεταξύ της επιφάνειας του μαγνήτη ανύψωσης και του ανυψούμενου στοιχείου.
Η ανυψωτική ικανότητα εξαρτάται από το διάκενο αέρα μεταξύ των πολικών τεμαχίων του μαγνήτη ανύψωσης (πόδι) και του ανυψούμενου στοιχείου. Εάν η επιφανειακή τραχύτητα Ra του φορτίου είναι μικρότερη από 6,3 μm, δεν θα υπάρχει διάκενο αέρα στην επιφάνεια του ανυψωτικού μαγνήτη και η ανυψωτική ικανότητα δεν θα μειωθεί. Αυτό ισχύει για πολύ καθαρές, επίπεδες και γυαλισμένες επιφάνειες. Εάν η επιφανειακή τραχύτητα Ra των ανυψούμενων υλικών είναι μεγαλύτερη από 6,3 μm, θα πρέπει να ληφθεί υπόψη το διάκενο μεταξύ του μαγνήτη ανύψωσης και του ανυψούμενου στοιχείου.
Για σκουριασμένες επιφάνειες μετά την έλαση, μπορεί να θεωρηθεί ένα διάκενο της τάξης των (0,1-0,3 mm), ενώ για ανώμαλες πορώδεις επιφάνειες, το διάκενο εκτιμάται ότι είναι της τάξης των (0,3-0,5 mm).
- Τύπος χάλυβα που ανυψώνεται
(όσο υψηλότερη είναι η περιεκτικότητα σε σίδηρο, τόσο μεγαλύτερη είναι η ανυψωτική ικανότητα: ο συντελεστής ανυψωτικής ικανότητας για χάλυβες χαμηλού άνθρακα είναι 1,00- για χάλυβες υψηλού άνθρακα - 0,90- για χάλυβες χαμηλού κράματος - 0,75- για χυτοσίδηρο 0,50).
Τα διάφορα σιδηρομαγνητικά υλικά αλληλεπιδρούν με τους μαγνήτες με διαφορετικό τρόπο (έχουν διαφορετικές μαγνητικές ιδιότητες). Ορισμένα έλκονται πιο έντονα, ενώ άλλα έλκονται λιγότερο έντονα. Αυτό εξαρτάται από τη δομή και τη χημική σύνθεση του υλικού. Για παράδειγμα, ο καθαρός σίδηρος (Armco) έλκεται πιο έντονα από τους ανθρακούχους χάλυβες και οι ανθρακούχοι χάλυβες έλκονται πιο έντονα από τον χυτοσίδηρο.
| Τύπος | Ονομαστική ικανότητα ανύψωσης [kg] | Επιτρεπόμενη χωρητικότητα φορτίου για το υλικό * [kg] | |||
| Χάλυβας χαμηλού άνθρακα 100% | Χάλυβας υψηλής περιεκτικότητας σε άνθρακα 90% | Χάλυβας χαμηλής περιεκτικότητας σε κράματα 75% |
Χυτοσίδηρος 50%
|
||
| FX-HV 200 | 200 | 200 | 180 | 150 | 100 |
*) θα είναι η επιτρεπόμενη φέρουσα ικανότητα για ένα στοιχείο κατασκευασμένο από συγκεκριμένο υλικό, εάν δεν μειώνεται από άλλους παράγοντες (πάχος, ποιότητα επιφάνειας, σχήμα).
Η μέγιστη φέρουσα ικανότητα του συστήματος FX-HV 200 χωρίς τη χρήση πείρων στήριξης είναι 40 kg.
- θερμοκρασία
Θερμοκρασία περιβάλλοντος και θερμοκρασία του ανυψούμενου στοιχείου (δεν πρέπει να υπερβαίνει τους 80°C).
Στους μαγνήτες ανύψωσης, οι συσσωματωμένοι μαγνήτες νεοδυμίου αποτελούν την πηγή του μαγνητικού πεδίου. Για τους μαγνήτες νεοδυμίου, ο θερμοκρασιακός συντελεστής για την επαγωγή επαναφοράς Br είναι περίπου -0,12 %/o[C] και ο θερμοκρασιακός συντελεστής για τη συνδιακύμανση είναι -0,6 %/o[C]. Οι αρνητικοί συντελεστές θερμοκρασίας σημαίνουν ότι σε θερμοκρασίες πάνω από τη θερμοκρασία δωματίου, οι μαγνήτες νεοδυμίου είναι ελαφρώς "ασθενέστεροι".
Οι μαγνητικοί ανυψωτήρες δεν αποτελούν πηγή θορύβου.
Σε κάθε μαγνητικό σύστημα FX-HV 200 τοποθετούμε:
- Εγγύηση 5 ετών,
- έκθεση μέτρησης χωρητικότητας φορτίου,
- εγχειρίδιο χρήσης,
- γρήγορο εγχειρίδιο χρήσης/χειριστήριο σταθμού εργασίας.
Προσφέρουμε:
- Συμβουλευτική,
- υπηρεσίες,
- ανταλλακτικά,
- ετήσιες επιθεωρήσεις και δοκιμές ανυψωτικής ικανότητας των μαγνητών, που επιβεβαιώνονται με πιστοποιητικό.
MSTFXHV200
5 αντικείμενα
Ειδικοί αριθμοί αναφοράς
- ean13
- 5906236806568
Χρόνος παράδοσης: 8-10 εργάσιμες ημέρες
