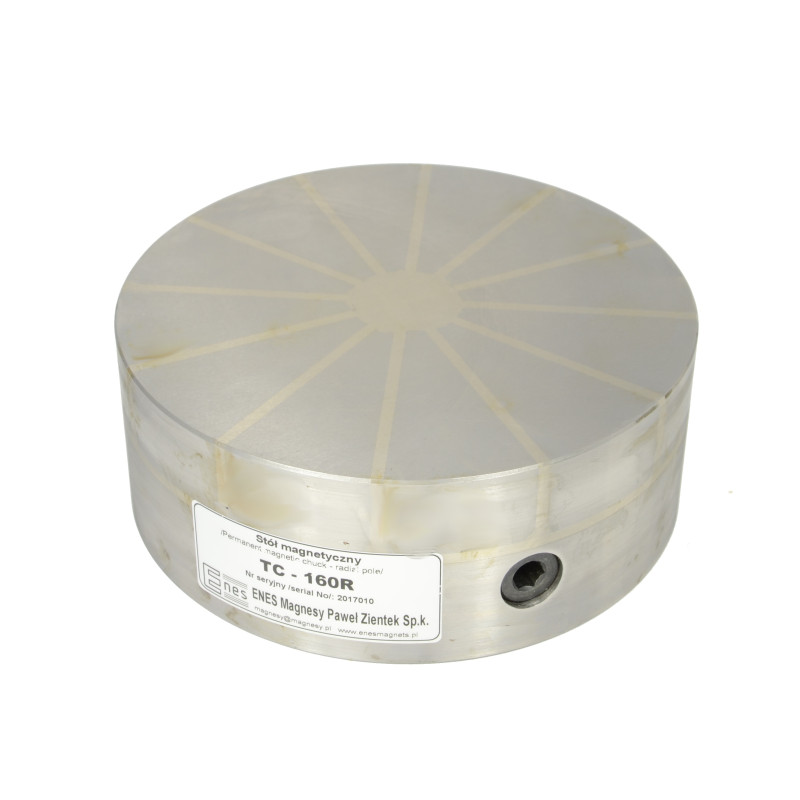

Pysyvä magneettijännitin (pyöreä) TC-160R

Kestomagneettinen kiinnitin (pyöreä) TC-160R

TC-sarjan pyöreät pysyvämagneettiset istukat, joissa on säteittäinen magneettikenttä, on suunniteltu ferromagneettisten työkappaleiden (rauta, rakenneteräs, seosteräs, valurauta) kiinnittämiseen hionnan, jyrsinnän ja kipinäsähkötyöstön aikana. Materiaaleissa, joilla on korkeat magneettiset ominaisuudet (teräkset, joissa on korkea rautapitoisuus), istukoita voidaan käyttää pidikkeinä sorvausoperaatioissa.

Voimme suorittaa maksua vastaan asennuksen pohjassa oleviin uriin tai neljään kierteitettyyn reikään (katso liitteet). Kiinnittimen runko koostuu yhdestä teräslohkosta, kun taas sen ylälevy on valmistettu teräksestä ja messinkilamelleista, jotka on sijoitettu vuorotellen. TC-sarjan pyöreissä kiinnittimissä käytetään neodyymimagneetteja, jolloin saavutetaan noin 160 N/cm²:n suurin magneettinen pitovoima. Magneettikenttä voidaan kytkeä päälle vivun (kuusiokoloavain) avulla kääntämällä vipua 180^o oikealle. Kentän kytkemiseksi pois päältä vipua tulee kääntää päinvastaiseen suuntaan.

Istukan jäykkä rakenne mahdollistaa erittäin tarkan työstön, ja sen tiiviys mahdollistaa istukan käytön jäähdytysnestettä käyttävissä tai täysin upotetuissa työstöissä. Rakenteen yksinkertaisuus takaa laitteen pitkän ja luotettavan toiminnan. Sähkövirran puuttuminen tekee istukasta täysin turvallisen käytön aikana. Radiaalinen magneettikentän järjestely takaa holkkien, putkien ja muiden profiilien optimaalisen kiinnityksen.

Kiinnitysvahvuus riippuu seuraavista parametreista:

• materiaalin tyyppi (kiinnitysvahvuus kasvaa suhteessa teräksen rautapitoisuuteen):

- Armco-rauta 100 %
- vähähiilinen teräs 90 % (St3s)
- korkeahiilinen teräs 80 % (St45)
- seosteräs 70 % (Corrax)
- korkeaseosteräs 65 % (1.2436)
- valurauta 50 %

• istukan ja kiinnitetyn työkappaleen pinnan karheus:

- kun Ra on enintään 0,08 µm 100 %
- kun Ra on enintään 0,20 µm 90 %
- kun Ra on enintään 1,25 µm 70
%- kun Ra on enintään 6,30 µm 50 %
- kun Ra on enintään 25,00 µm 30 %

• kiinnitetyn työkappaleen paksuus (testit suoritettiin 20 x 20 mm:n kokoisille Armco-rautaa oleville levyille):

• kosketuspinta-ala – hyvän kiinnityksen varmistamiseksi työkappaleet eivät saa olla lyhyempiä kuin 3 mm, ja lisäksi pienien pintojen tapauksessa ne tulisi ympäröidä apulevyillä. Suurin kiinnitysvahvuus cm^²:tä kohti saavutetaan työkappaleilla, joiden pinta-ala on noin 4 cm². Työkappaleen
  pinta-alan lisääminen ei lisää kiinnitysvahvuutta. On myös tärkeää, että kiinnitetty työkappale on yhdensuuntainen istukan kanssa, koska jokainen epätasaisuus, jopa pienin, heikentää kiinnitysvahvuutta. Istukan
  rakenne mahdollistaa työstöalueen uusimisen hiomalla sen 5 mm:n paksuuteen.

Tarjonnassamme olevat pyöreät kestomagneettiset sinikiristimet on esitetty alla:
