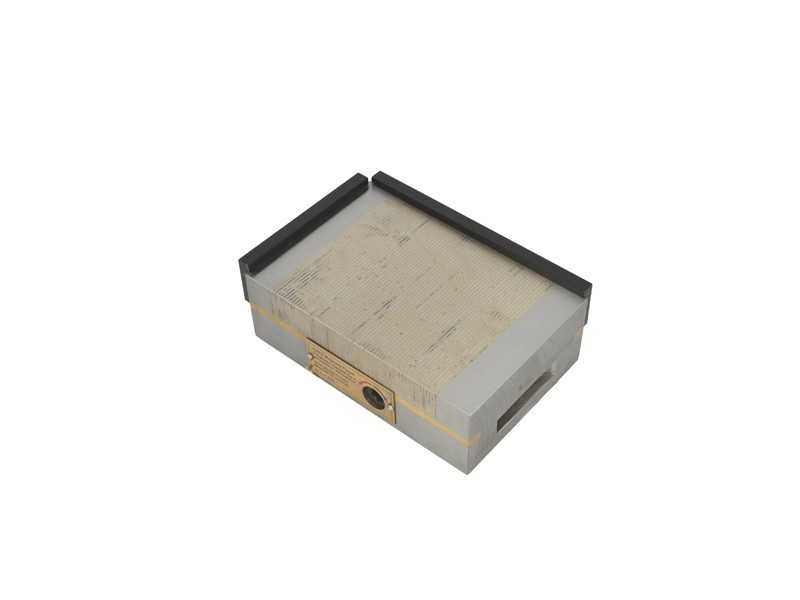

Pastāvīgais magnētiskais turētājs TS-1510A

TS sērijas pastāvīgie magnētiskie skavotāji ir paredzēti feromagnētisko detaļu (dzelzs, konstrukciju tērauda, leģētā tērauda, čuguna) nostiprināšanai slīpēšanas, frēzēšanas un elektroizlādes apstrādes laikā. Skavas korpuss sastāv no viena tērauda bloka, bet tās augšējā plāksne ir izgatavota no tērauda un misiņa lamelēm, kas izvietotas nomaināmi. TS sērijas skavotāji izmanto neodīma magnētus, pateicoties kuriem tiek panākts maksimāls iespīlēšanas spēks. Labākai iespīlēšanai var izmantot divas bremžu sliedes.

Magnētisko lauku var ieslēgt un izslēgt, izmantojot sviru, kas pagriezta par 180° (sešstūra atslēga). Skavas stingrā konstrukcija ļauj veikt ļoti precīzu apstrādi, bet tās hermētiskums ļauj izmantot skavu darbiem, kuros izmanto dzesēšanas šķidrumu vai darbus pilnīgā iegremdē.

Skavotāji ir pieejami divos magnētisko polu soļa variantos (1,5 + 0,5 [mm] vai 3,0 + 1,0 [mm]), kas ļauj pielāgot skavas veidu piestiprināmo detaļu izmēram.
. polu soļa diagramma:

Spriegošanas spēks ir atkarīgs no šādiem parametriem:

• materiāla tips:
  (iespīlēšanas spēks palielinās proporcionāli dzelzs saturam tēraudā)

  - Armco čuguns 100%
  - zema oglekļa satura tērauds 90% (St3s)
  - augsta oglekļa satura tērauds 80% (St45)
  - leģētais tērauds 70% (Corrax)
  - augstleģētais tērauds 65% (1.2436)
  - čuguns 50%.

• skavas un iespīlēta sagataves virsmas raupjums:

  - Ra līdz 0,08 µm 100%
  - Ra līdz 0,20 µm 90%
  - Ra līdz 1,25 µm 70%
  - Ra līdz 6,30 µm 50%
  - Ra līdz 25,00 µm 30%.

• piestiprinātā sagataves biezums
  (testus veica plāksnēm ar izmēriem 20 x 20 mm, kas izgatavotas no Armco dzelzs):

• kontakta laukums - lai nodrošinātu labu noturību, sagataves nedrīkst būt īsākas par 3 mm, un, ja virsmas ir nelielas, tām papildus jābūt apklātām ar palīgplāksnēm. Maksimālais iespīlēšanas spēks uz ^cm2 tiek sasniegts, ja apstrādājamo detaļu laukums ir aptuveni 4 ^cm2. Turpmāka sagataves laukuma palielināšana nenozīmē lielāku iespīlēšanas spēku. Svarīgi ir arī, lai iespīlētais sagataves gabals būtu paralēls skavotājam, jo katra, pat vismazākā nelīdzenuma dēļ samazinās iespīlēšanas spēks. Skavas konstrukcija ļauj atjaunot darba laukumu, slīpējot to līdz 5 mm biezumam.

Tālāk ir aprakstīti mūsu piedāvājumā pieejamie taisnstūrveida magnētiskie skavotāji:
