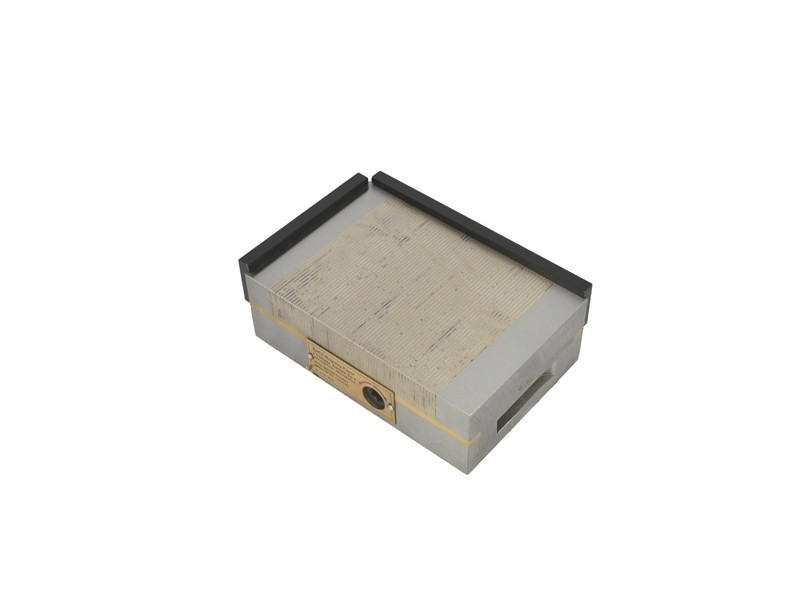

Permanente magnetische klauwplaat TS-1510A

TS serie permanent magnetische klauwplaten zijn ontworpen om ferromagnetische werkstukken (ijzer, constructiestaal, gelegeerd staal, gietijzer) op te spannen tijdens slijpen, frezen en elektrisch ontladen. Het lichaam van de klauwplaat bestaat uit een enkel blok staal, terwijl de bovenplaat gemaakt is van stalen en messing lamellen die door elkaar geplaatst kunnen worden. De klauwplaten uit de TS-serie maken gebruik van neodymium magneten, waardoor de maximale klemkracht wordt verkregen. Er kunnen twee aanslagrails worden gebruikt voor betere klemming.

Het magnetische veld kan worden in- en uitgeschakeld met behulp van een 180° gedraaide hendel (inbussleutel). De stijve structuur van de klauwplaat maakt zeer nauwkeurige bewerkingen mogelijk, terwijl de dichtheid het mogelijk maakt om de klauwplaat te gebruiken voor bewerkingen met koelvloeistof of bewerkingen in volledige onderdompeling.

De klauwplaten zijn verkrijgbaar in twee varianten van de magnetische poolafstand (1,5 + 0,5 [mm] of 3,0 + 1,0 [mm]), waardoor het type klauwplaat kan worden afgestemd op de grootte van de te spannen werkstukken.
Diagram van de poolafstand:

De klemkracht is afhankelijk van de volgende parameters:

• materiaalsoort:
  (de klemkracht neemt evenredig toe met het ijzergehalte in het staal)

  - Armco ijzer 100%
  - koolstofarm staal 90% (St3s)
  - koolstofrijk staal 80% (St45)
  - gelegeerd staal 70% (Corrax)
  - hooggelegeerd staal 65% (1.2436)
  - gietijzer 50%

• ruwheid van het oppervlak van de klauwplaat en het opgespannen werkstuk:

  - voor Ra tot 0,08 µm 100%
  - voor Ra tot 0,20 µm 90%
  - voor Ra tot 1,25 µm 70%
  - voor Ra tot 6,30 µm 50%
  - voor Ra tot 25,00 µm 30%

• dikte van het ingeklemde werkstuk
  (de tests werden uitgevoerd voor platen met de afmetingen 20 x 20 mm gemaakt van Armco-ijzer):

• contactoppervlak - om een goede klemming te garanderen mogen werkstukken niet korter zijn dan 3 mm en bovendien moeten ze bij kleine oppervlakken worden omgeven met hulpplaten. De maximale klemkracht per ^cm2 wordt verkregen voor werkstukken met een oppervlakte van ongeveer 4 ^cm2. Een verdere vergroting van het werkstukoppervlak leidt niet tot een hogere klemkracht. Het is ook belangrijk dat het opgespannen werkstuk evenwijdig aan de klauwplaat is, omdat elke ruwheid, zelfs de kleinste, een afname van de klemkracht veroorzaakt. Het ontwerp van de klauwplaat maakt het mogelijk om het werkgebied te regenereren door het te slijpen tot 5 mm van de dikte.

De rechthoekige magnetische klauwplaten in ons aanbod worden hieronder gepresenteerd:
