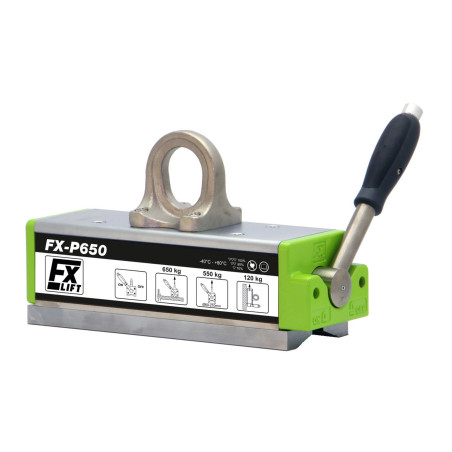

Pacelšanas magnēts FX-P650

No	Cena Neto	Cena Bruto
1 gab.	€1236.25	€1520.59

Daudzums

Pieejamais daudzums:5 gab.

Piegādes laiks: 8-10 darba dienas

Uzdot jautājumu

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Apraksts

Garums: 352 [mm]
Platums: 112 [mm]
Augstums: 203 [mm]
Magnēta tips: Neodīma
Maksimālā celtspēja: 650 [kg]
Minimālais paceļamā elementa biezums: 4 [mm]
Maksimālā darba temperatūra: ≤ 80 [°C]
Svars: 26 [kg]
Piegādes laiks: 8-10 darba dienas

Nominālā celtspēja: 650 [kg]

Maksimālā kravnesība (pārrāvuma slodze): >1950 [kg] - Drošības koeficients statiskajos testos ir 3,5 un atbilst EN 13155:2021-05

NEVAŽAJIET KRAVAS, KAS IR TEPISKĀKAS PAR NOMINĀLO CILPUMS!

Pacelšanas magnēti tiek izmantoti, lai paceltu un pārvietotu smagus dzelzs un tērauda magnētiskos komponentus. Šīm ierīcēm nav nepieciešams nekāds barošanas avots. Magnētisko lauku ieslēdz un izslēdz, regulējot manuālu sviru. Pacēlāju magnētisko lauku rada neodīma magnēti. Tos izmanto tērauda rūpnīcās, rūpnīcās, noliktavās, darbnīcās un dokos. Tie ir noderīgi lokšņu, plākšņu, profilu, stieņu, leņķu, kanālu, apaļu un kvadrātveida cauruļu un citu lielu melno metālu izstrādājumu pārvietošanai.

Katram FX-P sērijas pacelšanas magnētam mēs pievienojam:

♦ 5 gadu garantija
♦ atbilstības deklarācija "CЄ"
♦ celtspējas mērīšanas protokols
♦ lietošanas instrukcija
♦ īsa uzziņu rokasgrāmata

Visas FX pacēlāju tērauda detaļas ir niķelētas, kas tām nodrošina paaugstinātu izturību pret koroziju. Šī ir unikāla īpašība, kas attiecas uz visiem FX-P sērijas pacēlāju magnētiem.

Katra pacēlāja faktiskā celtspēja ir atkarīga no šādiem faktoriem:

♦ pacelējamo detaļu biezums un forma (katram pacēlājam ir norādīta attiecība starp celtspēju un detaļu biezumu). Cilindrisku cietu izstrādājumu (cilindru, stieņu) celtspēja ir aptuveni par 50 % mazāka.

Minimālais detaļu biezums, pie kura var izmantot pacēlāju

4 mm

Pārāk plānas detaļas var tikt pievilktas vāji, jo pacelšanas magnētu magnētiskais lauks netiek pilnībā izmantots. Turklāt plānas sagataves saliecas, un to kontakta laukums ar pacēlājiem samazinās, tāpēc samazinās vilkšanas spēks. Labāko pacelšanas veiktspēju nodrošina pietiekami biezi apstrādājamie priekšmeti.

Pacelājamā sagataves biezums, pie kura celtspēja ir 100 %.	20 mm

Pirms darba uzsākšanas ir svarīgi ņemt vērā celtspējas procentuālo atkarību no celtā tērauda biezuma (celtspējas līknes atrodamas rokasgrāmatā).

Pārkraujot apaļas detaļas, piemēram, caurules, stieņus, tērauda vārpstas, maksimālā kravnesība tiek samazināta:

Tips	Vārpstas diametrs	Maksimālais vārpstas garums	Maksimālā kravnesība
FX-P650	80-400 [mm]	2500 [mm]	550 [kg]

Katra pacelšanas magnēta faktiskā celtspēja ir atkarīga arī no:

♦ gaisa spraugas lieluma starp pacēlāja virsmu un pacelējamo detaļu (katram pacelšanas magnētam ir norādītas celtspējas īpašības atkarībā no nemagnētiskās spraugas lieluma).

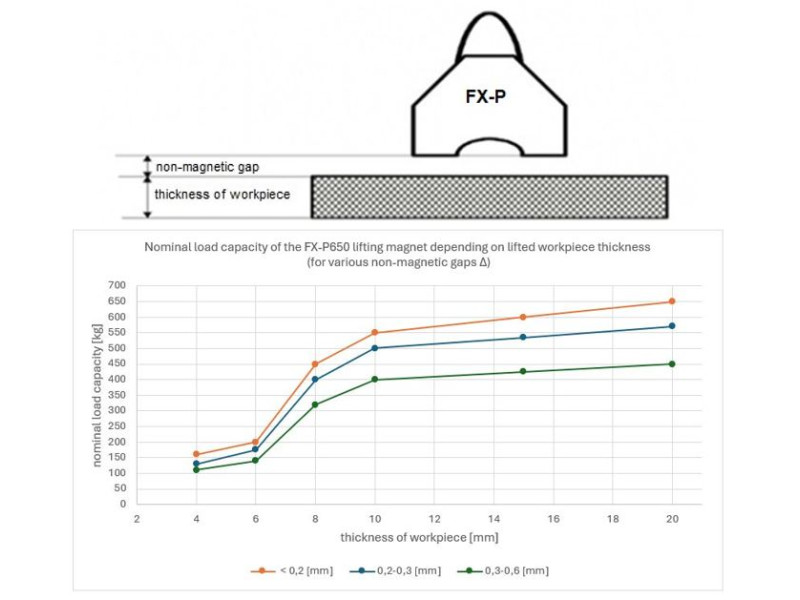

Apstrādājuma biezums [mm]	FX-P650 nominālā kravnesība [kg]
	Nemagnētiskā atstarpe D starp pacēlājiem un pacelājamo izstrādājumu
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
20	650	570	450
10	550	500	400
8	450	400	320
6	200	175	140
4	160	130	110

Kravnesība ir atkarīga no gaisa spraugas starp pacelšanas magnēta virsmu un paceļamo izstrādājumu. Ja slodzes virsmas raupjums Ra ir mazāks par 6,3 μm, satvērēja jauda nesamazinās. Tas attiecas uz ļoti tīru, līdzenu un slīpētu virsmu. Ja paceļamo materiālu virsmas raupjums Ra būs lielāks par 6,3 μm, jāņem vērā atstarpe starp satvērēju un paceļamo izstrādājumu.

Rūsganām velmētām virsmām var pieņemt, ka atstarpe ir robežās (0,1-0,3 mm), bet raupjām porainām virsmām atstarpe tiek lēsta robežās (0,1-0,3 mm).3-0,5 mm).
Pirms darba uzsākšanas skatiet instrukcijā norādījumus par slodzes nestspējas procentuālo attiecību atkarībā no nemagnētiskās spraugas.

Katra pacelšanas magnēta faktiskā celtspēja ir atkarīga arī no:

♦ Pacelājamās kravas sastāva (jo lielāks dzelzs saturs, jo lielāka celtspēja):

tips	Nominālā celtspēja [kg]	Materiālam pieļaujamā kravnesība * [kg]
FX-P650	650	Mazoglekļa tērauds 100%	Augsti oglekļa tērauds 90%	Mazleģētais tērauds 75%	Čuguna čuguns 50%
FX-P650	650	650	585	490	325

*) tā būs pieļaujamā slodze detaļai, kas izgatavota no konkrētā materiāla, ja to nesamazina citi faktori (biezums, virsmas kvalitāte, forma).

♦ apkārtējās vides temperatūra un pacelājamās detaļas temperatūra (tā nedrīkst būt augstāka par 80[^oC] ).
Pacelšanas magnētos magnētu magnētiskā lauka avots ir saķepināti neodīma magnēti, kuru maksimālā darba temperatūra ir^80oC.

Mēs piedāvājam:
- konsultācijas,
- pakalpojumu,
- rezerves daļas,
- ikgadējas pārbaudes un celšanas magnētu kravnesības testus, ko apliecina sertifikāts.
