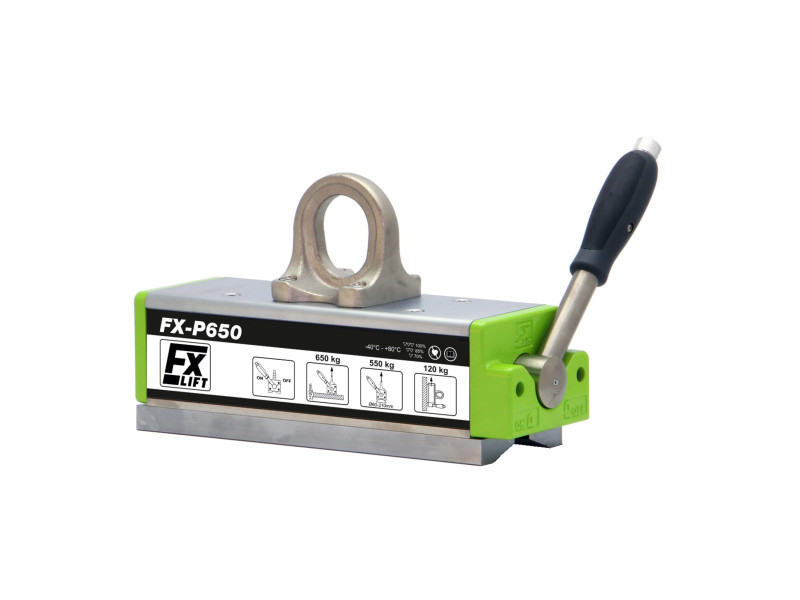

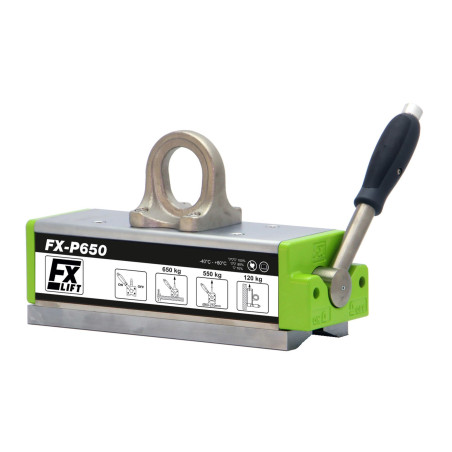

Tõstemagnet FX-P650

Of	Hind neto	Hind bruto
1 tk.	€1236.25	€1520.59

Kogus

Saadaval kogus:5 tk.

Tarneaeg: 8-10 tööpäeva

Esita küsimus

Kirjeldus

Pikkus: 352 [mm]
Laius: 112 [mm]
Kõrgus: 203 [mm]
Magnetitüüp: Neodüüm
Maksimaalne tõstevõime: 650 [kg]
Tõstetud elemendi minimaalne paksus: 4 [mm]
Maksimaalne töötemperatuur: ≤ 80 [°C]
Kaal: 26 [kg]
Tarneaeg: 8-10 tööpäeva

Nominaalne tõstevõime: 650 [kg]

Maksimaalne kandevõime (purunemiskoormus): >1950 [kg] - Staatiliste katsete ohutustegur on 3,5 ja vastab standardile EN 13155:2021-05

ÄRGE KASUTAGE KOORMAT, MIDA ON RASKEM KUI NIMALINE KANDEVÕIME !

Tõstemagneteid kasutatakse raske raua ja magnetilise terase komponentide tõstmiseks ja liigutamiseks. Need seadmed ei vaja mingit toiteallikaid. Magnetväli lülitatakse sisse ja välja käsitsi reguleeritava hoova abil. Tõstukite magnetvälja tekitavad neodüümimagnetid. Neid kasutatakse terasehoidlates, tehastes, ladudes, töökodades ja sadamates. Need on kasulikud lehtmetalli, plaatide, profiilide, varraste, nurkade, kanalite, ümmarguste ja kandiliste torude ning muude suurte rauast töödeldavate detailide käitlemiseks.

Igale FX-P seeria tõstemagnetile kinnitame:

♦ 5-aastane garantii
♦ vastavusdeklaratsioon "CЄ"
♦ võimsuse mõõtmise protokoll
♦ kasutusjuhend
♦ kiirjuhend

Kõik FX-nõstukite teraskomponendid on nikeldatud, mis annab neile parema korrosioonikindluse. See on ainulaadne omadus, mis kehtib kõigi FX-P-seeria tõstemagnetite puhul.

Iga tõstemagneti tegelik tõstevõime sõltub järgmistest teguritest:

♦ tõstetavate detailide paksus ja kuju (iga tõstuki puhul on esitatud suhe tõstevõime ja detailide paksuse vahel). Silindriliste tahkete detailide (silindrid, vardad) puhul on tõstevõime ligikaudu 50% väiksem.

Minimaalne detaili paksus, mille puhul tõstukit saab kasutada.

4 mm

Liiga õhukesed töödeldavad detailid võivad tõmmata nõrgalt, sest tõstemagnetite magnetväli ei ole täielikult ära kasutatud. Lisaks sellele painduvad õhukesed detailid ja nende kokkupuutepind tõstukiga väheneb, mistõttu tõmbejõud väheneb. Parim tõstetulemus saavutatakse piisavalt paksude toorikute puhul.

Tõstetava tooriku paksus, mille puhul tõstevõime on 100%.	20 mm

Enne töö alustamist on oluline arvestada tõstevõime protsentuaalset sõltuvust tõstetava terase paksusest (tõstevõime kõverad leiate kasutusjuhendist).

Ümarate detailide, näiteks torude, varraste, terasvõllide käsitsemisel väheneb maksimaalne kandevõime:

Tüüp	Võlli läbimõõt	Maksimaalne võlli pikkus	Maksimaalne kandevõime
FX-P650	80-400 [mm]	2500 [mm]	550 [kg]

Iga tõstemagneti tegelik tõstevõime sõltub ka:

♦ tõstemagneti pinna ja tõstetava detaili vahelise õhuvahe suurusest (iga tõstemagneti puhul on esitatud võimsuse karakteristikud sõltuvalt mittemagnetilise vahe suurusest).

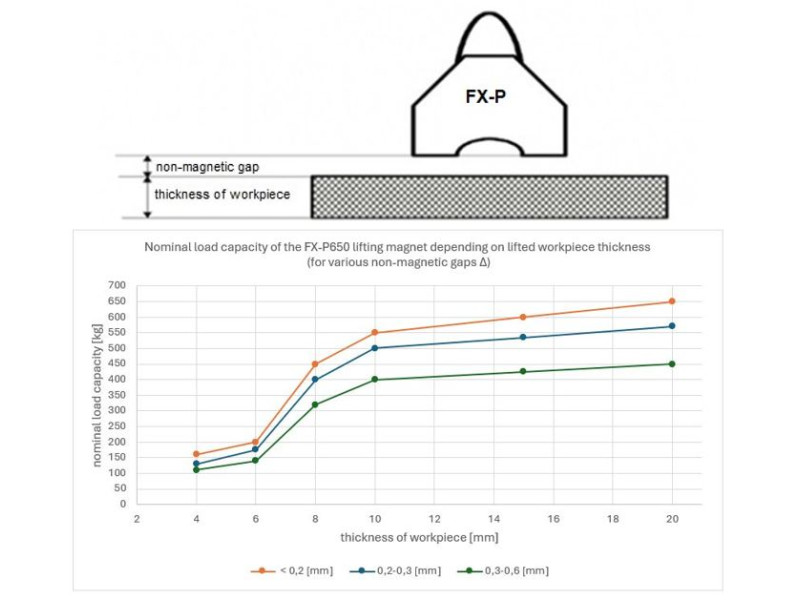

Tooriku paksus [mm]	FX-P650 nominaalkandevõime [kg]
	Mittemagnetiline vahe D tõstemagnetite ja tõstetava detaili vahel
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
20	650	570	450
10	550	500	400
8	450	400	320
6	200	175	140
4	160	130	110

Kandevõime sõltub tõstemagneti pinna ja tõstetava detaili vahelisest õhuvahest. Kui koormuse pinna karedus Ra on väiksem kui 6,3 μm, ei vähene haaratsi võimsus. See kehtib väga puhta, tasase ja lihvitud pinna puhul. Kui tõstetavate materjalide pinnakaredus Ra on suurem kui 6,3 μm, tuleb arvestada haaratsite ja tõstetava detaili vahelise vahega.

Roostes valtsitud pindade puhul võib eeldada vahe vahemikus (0,1-0,3 mm), samas kui karedate poorsete pindade puhul on vahe hinnanguliselt vahemikus (0.3-0,5 mm).
Enne töö alustamist vaadake juhenditest koormuse kandevõime protsentuaalset suhet mittemagnetilise vahe funktsioonina.

Iga tõstemagneti tegelik tõstevõime sõltub ka:

♦ tõstetava koorma koostisest (mida suurem on rauasisaldus, seda suurem on tõstevõime):

Tüüp	Nominaalne tõstevõime [kg]	Materjalile lubatud kandevõime * [kg]
FX-P650	650	Madalsüsinikteras 100%	Kõrgsüsinikteras 90%	Madalalt legeeritud teras 75%	Malm 50%
FX-P650	650	650	585	490	325

*) see on antud materjalist valmistatud komponendi lubatud koormus, kui seda ei vähendata muude tegurite (paksus, pinna kvaliteet, kuju) tõttu.

♦ ümbritseva keskkonna temperatuur ja tõstetava detaili temperatuur (see ei tohi olla kõrgem kui 80[^oC]).
Tõstemagnetite puhul on magnetvälja allikaks paagutatud neodüümmagnetid, mille maksimaalne töötemperatuur on^80oC.

Me pakume:
- konsultatsiooni,
- teenust,
- varuosad,
- iga-aastaseid kontrolle ja tõstemagnetite koormustesti, mida kinnitab sertifikaat.
