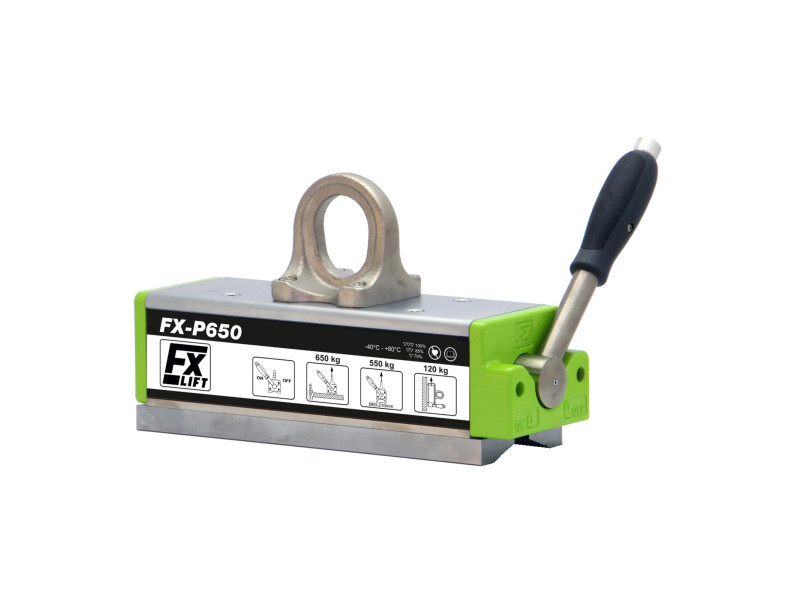

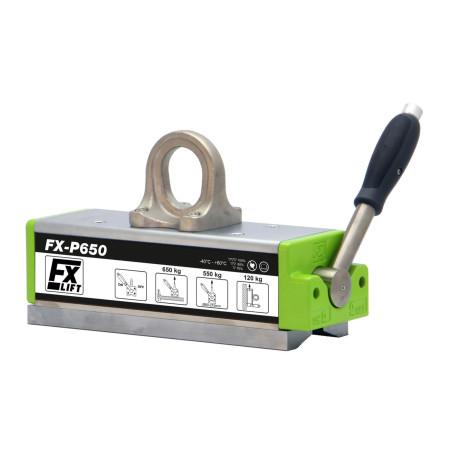

Μαγνήτης ανύψωσης FX-P650

Του	Τιμή Καθαρή	Τιμή Μικτό
1 τεμ.	€1150.00	€1414.50

Ποσότητα

Διαθέσιμη ποσότητα:5 τεμ.

Χρόνος παράδοσης: 8-10 εργάσιμες ημέρες

Κάντε μια ερώτηση

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Περιγραφή

Μήκος: 352 [mm]
Πλάτος: 112 [mm]
Ύψος: 203 [mm]
Τύπος μαγνήτη: Νεοδύμιο
Μέγιστη ικανότητα ανύψωσης: 650 [kg]
Ελάχιστο πάχος ανυψούμενου στοιχείου: 4 [mm]
Μέγιστη θερμοκρασία λειτουργίας: ≤ 80 [°C]
Βάρος: 26 [kg]
Χρόνος παράδοσης: 8-10 εργάσιμες ημέρες

Ονομαστική ικανότητα ανύψωσης: 650 [kg]

Μέγιστη ικανότητα ανύψωσης (φορτίο θραύσης): >1950 [kg] - Ο συντελεστής ασφαλείας για στατικές δοκιμές είναι 3,5 και συμμορφώνεται με το πρότυπο EN 13155:2021-05

ΜΗΝ ΑΝΕΒΑΖΕΤΕ ΦΟΡΤΙΑ ΠΟΥ ΕΙΝΑΙ ΠΙΟ ΒΑΡΥ ΑΠΟ ΤΗΝ ΟΝΟΜΑΣΤΙΚΗ ΙΚΑΝΟΤΗΤΑ ΑΝΥΨΩΣΗΣ !

Οι μαγνήτες ανύψωσης χρησιμοποιούνται για την ανύψωση και τη μετακίνηση βαρέων σιδηρών και μαγνητικών εξαρτημάτων χάλυβα. Οι συσκευές αυτές δεν απαιτούν καμία παροχή ρεύματος. Το μαγνητικό πεδίο ενεργοποιείται και απενεργοποιείται με τη ρύθμιση ενός χειροκίνητου μοχλού. Το μαγνητικό πεδίο των ανυψωτικών δημιουργείται από μαγνήτες νεοδυμίου. Χρησιμοποιούνται σε χαλυβουργεία, εργοστάσια, αποθήκες, εργαστήρια και αποβάθρες. Είναι χρήσιμοι για το χειρισμό λαμαρινών, πλακών, προφίλ, ράβδων, γωνιών, καναλιών, στρογγυλών και τετράγωνων σωλήνων και άλλων μεγάλων σιδηρούχων τεμαχίων.

Σε κάθε ανυψωτικό μαγνήτη της σειράς FX-P επισυνάπτουμε:

¦ εγγύηση 5 ετών
¦ δήλωση συμμόρφωσης "C?"
¦ πρωτόκολλο μέτρησης χωρητικότητας
¦ οδηγίες λειτουργίας
¦ οδηγός γρήγορης αναφοράς

Όλα τα χαλύβδινα εξαρτήματα των ανυψωτικών μαγνητών FX είναι επινικελωμένα, προσδίδοντάς τους αυξημένη αντοχή στη διάβρωση. Αυτό είναι ένα μοναδικό χαρακτηριστικό που ισχύει για όλους τους ανυψωτικούς μαγνήτες της σειράς FX-P.

Η πραγματική ανυψωτική ικανότητα κάθε ανυψωτήρα εξαρτάται από τους ακόλουθους παράγοντες:

¦ πάχος και σχήμα των προς ανύψωση τεμαχίων (για κάθε ανυψωτήρα δίνεται η σχέση μεταξύ της ανυψωτικής ικανότητας και του πάχους των τεμαχίων). Για κυλινδρικά συμπαγή τεμάχια (κύλινδροι, ράβδοι), η ανυψωτική ικανότητα είναι περίπου 50% μικρότερη.

Ελάχιστο πάχος εξαρτήματος στο οποίο μπορεί να χρησιμοποιηθεί ο ανυψωτής

4 mm

Τα πολύ λεπτά τεμάχια ενδέχεται να έλκονται ασθενώς, επειδή το μαγνητικό πεδίο των μαγνητών ανύψωσης δεν αξιοποιείται πλήρως. Επιπλέον, τα λεπτά τεμάχια λυγίζουν και η επιφάνεια επαφής τους με τους ανυψωτήρες μειώνεται, οπότε η δύναμη έλξης μειώνεται. Η καλύτερη απόδοση ανύψωσης επιτυγχάνεται για επαρκώς παχιά τεμάχια.

Πάχος του προς ανύψωση τεμαχίου στο οποίο η ανυψωτική ικανότητα είναι 100%.	20 mm

Πριν από την έναρξη της εργασίας, είναι σημαντικό να λάβετε υπόψη σας την ποσοστιαία εξάρτηση της ανυψωτικής ικανότητας σε συνάρτηση με το πάχος του χάλυβα που πρόκειται να ανυψωθεί (καμπύλες ανυψωτικής ικανότητας θα βρείτε στο εγχειρίδιο).

Κατά το χειρισμό στρογγυλών τεμαχίων, όπως σωλήνες, ράβδοι, χαλύβδινοι άξονες, η μέγιστη ανυψωτική ικανότητα μειώνεται:

Τύπος	Διάμετρος άξονα	Μέγιστο μήκος άξονα	Μέγιστη χωρητικότητα φορτίου
FX-P650	80-400 [mm]	2500 [mm]	550 [kg]

Η πραγματική ανυψωτική ικανότητα κάθε ανυψωτικού μαγνήτη εξαρτάται επίσης από:

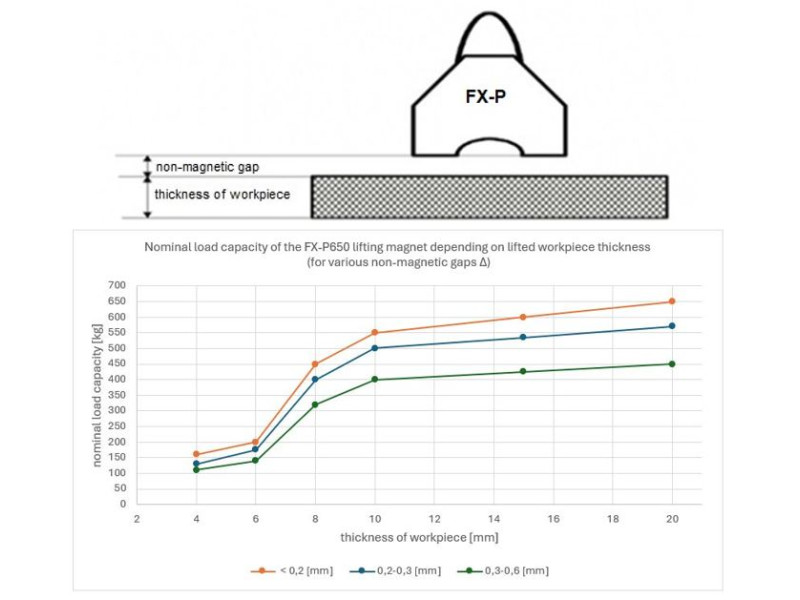

¦ το μέγεθος του διάκενου αέρα μεταξύ της επιφάνειας του ανυψωτικού και του προς ανύψωση τεμαχίου (για κάθε ανυψωτικό μαγνήτη δίνονται τα χαρακτηριστικά της ικανότητας σε συνάρτηση με το μέγεθος του μη μαγνητικού διάκενου).

Πάχος τεμαχίου [mm]	Ονομαστική χωρητικότητα φορτίου του FX-P650 [kg]
	Μη μαγνητικό διάκενο D μεταξύ των ανυψωτικών μαγνητών και του προς ανύψωση τεμαχίου εργασίας
	D < 0,2 mm	D = 0,2-0,3 mm	D = 0,3-0,6 mm
20	650	570	450
10	550	500	400
8	450	400	320
6	200	175	140
4	160	130	110

Η χωρητικότητα φορτίου εξαρτάται από το διάκενο αέρα μεταξύ της επιφάνειας του μαγνήτη ανύψωσης και του προς ανύψωση τεμαχίου. Εάν η επιφανειακή τραχύτητα του φορτίου Ra είναι μικρότερη από 6,3 μm, η χωρητικότητα της αρπάγης δεν θα μειωθεί. Αυτό ισχύει για μια πολύ καθαρή, επίπεδη και λειασμένη επιφάνεια. Εάν η επιφανειακή τραχύτητα των προς ανύψωση υλικών Ra θα είναι μεγαλύτερη από 6,3 μm, θα πρέπει να ληφθεί υπόψη το διάκενο μεταξύ της αρπάγης και του προς ανύψωση τεμαχίου.

Για σκουριασμένες κυλινδρικές επιφάνειες μπορεί να θεωρηθεί διάκενο στην περιοχή (0,1-0,3 mm), ενώ για τραχιές πορώδεις επιφάνειες το διάκενο εκτιμάται στην περιοχή (0.3-0,5 mm).
Πριν από την έναρξη των εργασιών, ανατρέξτε στις οδηγίες για την ποσοστιαία σχέση της ανυψωτικής ικανότητας φορτίου σε συνάρτηση με το μη μαγνητικό διάκενο.

Η πραγματική ανυψωτική ικανότητα κάθε ανυψωτικού μαγνήτη εξαρτάται επίσης από:

¦ Τη σύνθεση του προς ανύψωση φορτίου (όσο μεγαλύτερη είναι η περιεκτικότητα σε σίδηρο, τόσο μεγαλύτερη είναι η ανυψωτική ικανότητα):

Τύπος	Ονομαστική ανυψωτική ικανότητα [kg]	Επιτρεπόμενη χωρητικότητα φορτίου για το υλικό * [kg]
FX-P650	650	Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα 100%	Χάλυβας υψηλής περιεκτικότητας σε άνθρακα 90%	Χάλυβας χαμηλής περιεκτικότητας σε κράματα 75%	Χυτοσίδηρος 50%
FX-P650	650	650	585	490	325

*) θα είναι το επιτρεπόμενο φορτίο για ένα εξάρτημα κατασκευασμένο από συγκεκριμένο υλικό, εάν δεν μειώνεται από άλλους παράγοντες (πάχος, ποιότητα επιφάνειας, σχήμα).

¦ η θερμοκρασία περιβάλλοντος και η θερμοκρασία του προς ανύψωση τεμαχίου (δεν πρέπει να είναι υψηλότερη από 80[^oC]).
Στους μαγνήτες ανύψωσης, η πηγή του μαγνητικού πεδίου είναι οι συσσωματωμένοι μαγνήτες νεοδυμίου, των οποίων η μέγιστη θερμοκρασία λειτουργίας είναι^80οC.

Προσφέρουμε:
- Συμβουλές,
- υπηρεσίες,
- ανταλλακτικά,
- ετήσιες επιθεωρήσεις και δοκιμές ανυψωτικής ικανότητας των μαγνητών ανύψωσης, που επιβεβαιώνονται με πιστοποιητικό.
