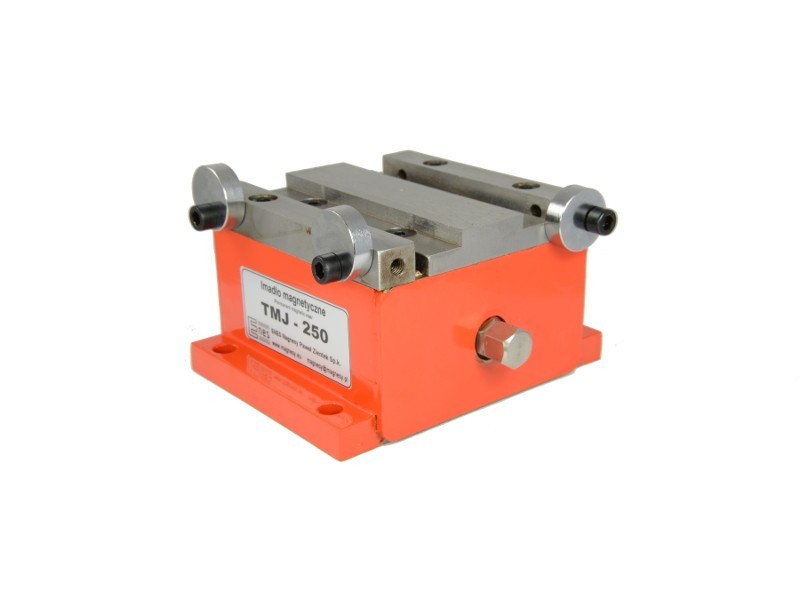

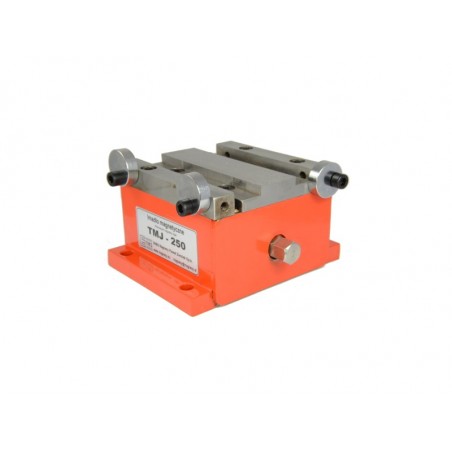

Permanent magnetisk skruestikke TMJ-250

Av	Pris netto	Pris brutto
1 stk.	€432.15	€531.54

Antall

Tilgjengelig antall:3 stk.

Still et spørsmål

Beskrivelse

Lengde: 142 [mm]
Bredde: 128 [mm]
Høyde: 65 [mm]
Type magnet: Neodymium
Maksimal løftekapasitet: ~250 [kg]
Maksimal arbeidstemperatur: ≤ 80 [°C]
Stolpeoppsett: transverse to the machining direction, 3 poles (N-S-N)
Med separerbart magnetfelt: yes
Magnetfeltbryter: yes, one for all planes
Håndteringsmodus: manual use
For de små delene som holder: yes
Antall akser for å legge ved detaljer: 1
Vekt: 4.7 [kg]

TMJ-seriens ensidige permanentmagnetiske skruestikke har et bredt bruksområde innen sliping, skjæring, boring og fresing på både konvensjonelle og CNC-maskiner. Skrustikken er konstruert på grunnlag av slitesterke neodymmagneter. Den krever ingen elektrisk strømforsyning, så den er helt trygg for brukeren.

Chuckens kropp er laget av en ensartet stålblokk med to polstykker skrudd fast til den. I tillegg er det montert eksentriske pakningsplater på polstykkene for bedre fastspenning av et arbeidsstykke i horisontalplanet ved høye bearbeidingskrefter. Magnetfeltet kan slås av og på ved hjelp av en fastnøkkel ved å dreie den 180° til henholdsvis høyre eller venstre.

Universelle, ensidige magnetiske skruestikker er konstruert for fastspenning av ferromagnetiske arbeidsstykker (f.eks. jern, konstruksjonsstål, legert stål, støpejern). Skrustikkenes stivhet og neodymmagnetenes kraft gjør det mulig å spenne fast tunge arbeidsstykker, samtidig som de små dimensjonene gjør det mulig å bearbeide et arbeidsstykke fra fem sider i én enkelt fastspenningsposisjon. Skruestikken i TMJ-serien er motstandsdyktig mot vann og kjølevæsker med pH > 8,7.

Magnetrullens dreiepunkter på begge sider gjør det mulig å kombinere to eller flere skruestikker i ett sett, slik at det er mulig å spenne fast lange arbeidsstykker.

Parametere som påvirker klemkraften:

materialtype - jo høyere jerninnhold i stål, desto bedre magnetiske egenskaper:
- lavkarbonstål (St3s) - 100 %
- høykarbonstål - 90 %
- lavlegert stål - 75 %
- støpejern - 50
overflatekvalitet - størrelsen på den ikke-magnetiske spalten mellom polstykkene og arbeidsstykket som klemmes fast (jo større spalte, desto lavere klemkraft). Til testene ble det brukt freste plater av St3s-stål.
tykkelsen på det fastspente materialet - for å oppnå 100 % av fastspenningskraften bør arbeidsstykkene ha en tykkelse på minst 15 mm.

formen på arbeidsstykkenesom spennes fast - for å oppnå full holdekraft bør størrelsen på arbeidsstykket som spennes fast, ikke være mindre enn chuckens arbeidsområde.

Nedenfor vises et skjematisk diagram og dimensjoner på tilgjengelige TMJ-chucker:
