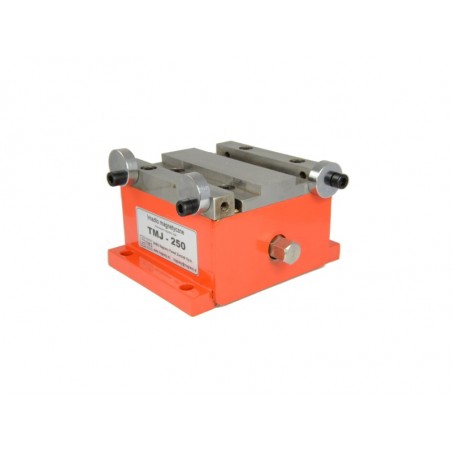

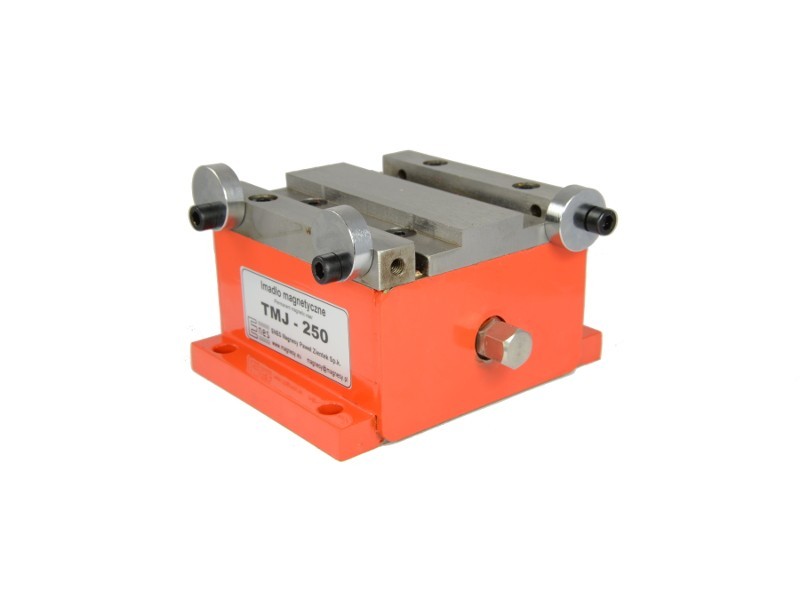

Etau magnétique permanent TMJ-250

De	Prix net	Prix brut
1 pcs.	€432.15	€531.54

Quantité

Quantité disponible :3 pcs.

Poser une question

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Description

Longueur: 142 [mm]
Largeur: 128 [mm]
Hauteur: 65 [mm]
Type d'aimant: Néodyme
Capacité de levage maximale: ~250 [kg]
Température maximale de fonctionnement: ≤ 80 [°C]
Disposition des poteaux: transversalement à la direction d'usinage, 3 pôles (N-S-N)
Avec champ magnétique séparable: oui
Commutateur de champ magnétique: oui, un pour tous les avions
Mode de manutention: utilisation manuelle
Pour le maintien des petites pièces: oui
Nombre d'axes pour joindre les détails: 1
Poids: 4.7 [kg]

Les étaux magnétiques permanents unilatéraux de la série TMJ ont un large éventail d'applications dans les opérations de meulage, de coupe, de perçage et de fraisage sur les machines-outils conventionnelles et à commande numérique. L'étau est construit sur la base d'aimants néodyme durables. Il ne nécessite aucune alimentation électrique, ce qui le rend totalement sûr pour l'utilisateur.

Le corps du mandrin est constitué d'un bloc d'acier uniforme sur lequel sont vissées deux pièces polaires. En outre, des plaques de garniture excentriques sont montées sur les pièces polaires pour mieux serrer une pièce dans le plan horizontal lorsque les forces d'usinage sont élevées. Le champ magnétique peut être activé et désactivé à l'aide d'une clé à fourche en la tournant de 180° vers la droite ou vers la gauche.

Les étaux magnétiques universels unilatéraux sont conçus pour serrer des pièces ferromagnétiques (fer, acier de construction, acier allié, fonte). La rigidité de l'étau et la puissance des aimants au néodyme permettent de serrer des pièces lourdes, tandis que les dimensions réduites permettent d'usiner une pièce de cinq côtés dans une seule position de serrage. Les étaux de la série TMJ sont résistants à l'action de l'eau et des liquides de refroidissement dont le pH est > 8,7.

Les pivots du rouleau magnétique disponibles des deux côtés permettent de combiner deux ou plusieurs étaux en un seul ensemble, grâce auquel il est possible de serrer des pièces longues.

Paramètres qui influencent la force de serrage :

type de matériau - plus la teneur en fer de l'acier est élevée, meilleures sont les propriétés magnétiques :
- acier à faible teneur en carbone (St3s) - 100%
- acier à forte teneur en carbone - 90%
- acier faiblement allié - 75%
- fonte - 50%.
laqualité de la surface - la taille de l'espace non magnétique entre les pièces polaires et la pièce à serrer (plus l'espace est grand, plus la force de serrage est faible). Des plaques fraisées en acier St3s ont été utilisées pour les essais.
l'épaisseurdu matériau serré - pour obtenir 100 % de la force de serrage, les pièces doivent avoir une épaisseur d'au moins 15 mm.

Forme des pièces serrées - pour obtenir la totalité de la force de serrage, la taille de la pièce serrée ne doit pas être inférieure à la surface de travail du mandrin.

Le schéma et les dimensions des mandrins TMJ disponibles sont présentés ci-dessous :
