Længde
142 [mm]
Bredde
128 [mm]
Højde
65 [mm]
Magnet-type
Neodym
Maksimal løftekapacitet
~250 [kg]
Maksimal arbejdstemperatur
≤ 80 [°C]
Layout af stolper
på tværs af bearbejdningsretningen, 3 poler (N-S-N)
Med separerbart magnetfelt
Omskifter til magnetfelt
ja, en til alle fly
Håndteringstilstand
manuel brug
Til at holde de små dele
ja
Antal akser til at vedhæfte detaljer
1
Vægt
4.7 [kg]
Parametre for ydeevne

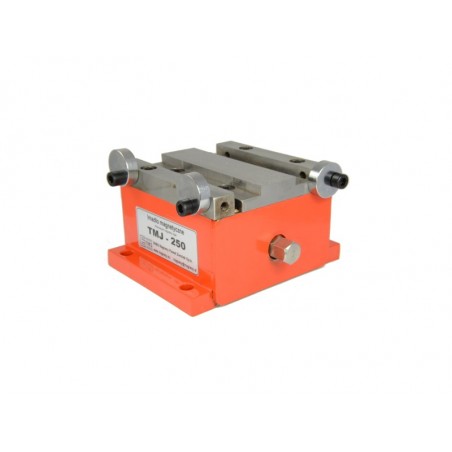

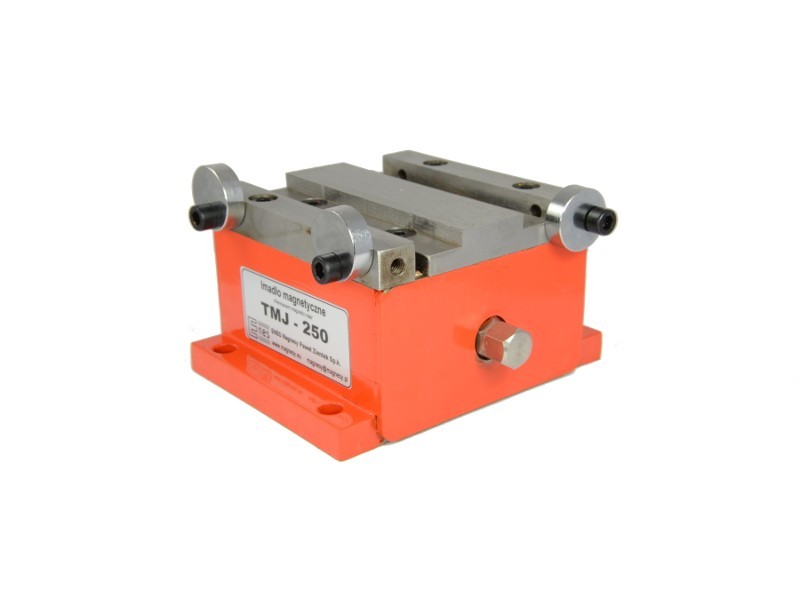

TMJ-seriens ensidige permanentmagnetiske skruestikker har en bred vifte af anvendelsesmuligheder inden for slibning, skæring, boring og fræsning på både konventionelle og CNC-værktøjsmaskiner. Skruestikken er bygget på basis af holdbare neodymmagneter. Den kræver ingen elektrisk strømforsyning, så den er helt sikker for brugeren.
Borepatronens krop er lavet af en ensartet stålblok med to polstykker, der er skruet fast på den. Derudover er der monteret excentriske pakningsplader på polstykkerne for bedre fastspænding af et emne i det vandrette plan ved høje bearbejdningskræfter. Magnetfeltet kan tændes og slukkes med en fastnøgle ved at dreje den 180° til henholdsvis højre og venstre.
Universelle ensidige magnetiske skruestikker er designet til fastspænding af ferromagnetiske emner (f.eks. jern, konstruktionsstål, legeret stål, støbejern). Skruestikkens stivhed og neodymmagneternes kraft gør det muligt at fastspænde tunge emner, mens de små dimensioner gør det muligt at bearbejde et emne fra fem sider i en enkelt fastspændingsposition. Skruestikkene i TMJ-serien er modstandsdygtige over for vand og kølemidler med pH > 8,7.
Magnetrullens drejepunkter på begge sider gør det muligt at kombinere to eller flere skruestikker i ét sæt, hvilket gør det muligt at fastspænde lange emner.
Parametre, der påvirker spændekraften:
- materialetype - jo højere jernindhold i stål, desto bedre magnetiske egenskaber:
- lavkulstofstål (St3s) - 100 %
- højkulstofstål - 90 %
- lavlegeret stål - 75 %
- støbejern - 50 % - overfladekvalitet - størrelsen på det ikke-magnetiske mellemrum mellem polstykkerne og det fastspændte emne (jo større mellemrum, jo lavere fastspændingskraft). Der blev brugt fræsede plader af St3s-stål til testene.
- tykkelsen af det fastspændte materiale - for at opnå 100 % af fastspændingskraften skal emnerne have en tykkelse på mindst 15 mm.
- formen på de fastspændte emner - for at opnå den fulde holdekraft skal størrelsen på det fastspændte emne ikke være mindre end borepatronens arbejdsområde.
Skematisk diagram og dimensioner af tilgængelige TMJ-spændepatroner er vist nedenfor:
| Type af borepatron | Dimensioner [mm] | Vægt [kg] | ||||||
| A | B | L | W | H | C | D | ||
| TMJ-250 | 102 | 106 | 142 | 128 | 65 | 55 | 115 | 4,7 |
| TMJ-500 | 110 | 150 | 200 | 150 | 76 | - | - | 9,3 |
stmw1s25b
3 Varer
Specifikke referencer
- EAN-13
- 5906236805462
