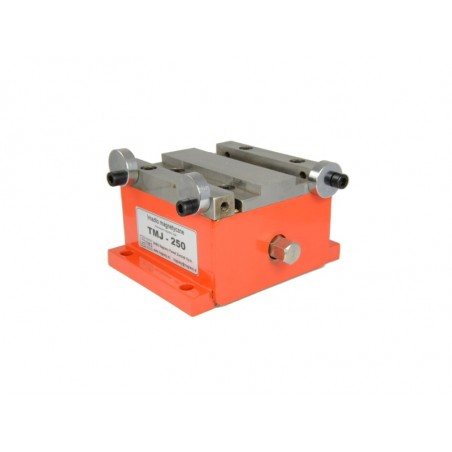

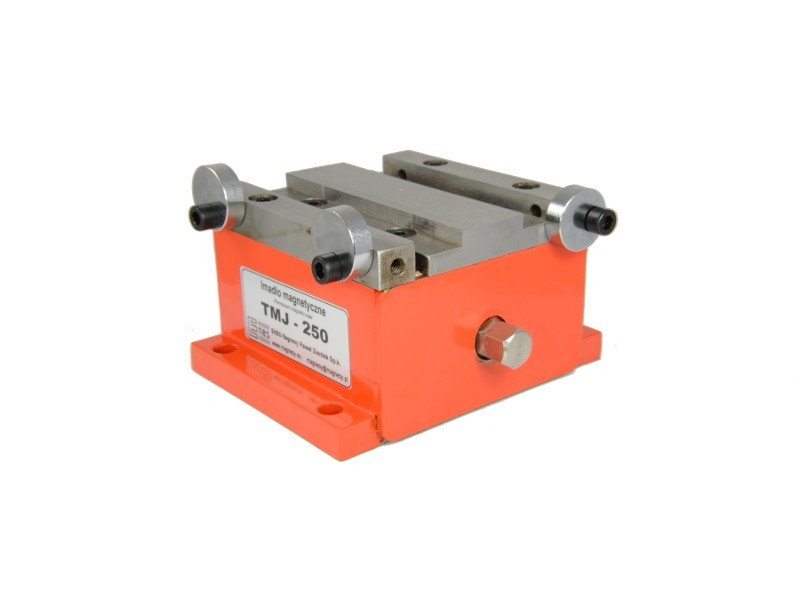

Постійні магнітні лещата TMJ-250
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Довжина
142 [mm]
Ширина
128 [mm]
Висота
65 [mm]
Тип магніту
Неодим
Максимальна вантажопідйомність
~250 [kg]
Максимальна робоча температура
≤ 80 [°C]
Розташування стовпів
поперечно до напрямку обробки, 3 полюси (N-S-N)
З відокремлюваним магнітним полем
Так.
Перемикач магнітного поля
так, один для всіх літаків
Режим обробки
ручне використання
Для утримання дрібних деталей
Так.
Кількість осей для прикріплення деталей
1
Вага
4.7 [kg]
Параметри продуктивності
Односторонні постійні магнітні лещата серії TMJ мають широкий спектр застосування в операціях шліфування, різання, свердління і фрезерування як на звичайних верстатах, так і на верстатах з ЧПУ. Лещата побудовані на основі міцних неодимових магнітів. Не потребує підключення до електромережі, тому є повністю безпечним для користувача.
Корпус патрона виготовлений з цілісного сталевого блоку з прикрученими до нього двома полюсними частинами. Додатково на полюсних наконечниках встановлені ексцентрикові ущільнювальні пластини для кращого затиску заготовки в горизонтальній площині при високих силах обробки. Магнітне поле можна вмикати і вимикати за допомогою торцевого ключа, повертаючи його на 180° вправо або вліво відповідно.
Універсальні односторонні магнітні лещата призначені для затиску феромагнітних заготовок (тобто заліза, конструкційної сталі, легованої сталі, чавуну). Жорсткість лещат і потужність неодимових магнітів дозволяють затискати важкі заготовки, а невеликі розміри дозволяють обробляти заготовку з п'яти сторін в одному положенні затиску. Лещата серії TMJ стійкі до дії води і мастильно-охолоджувальних рідин з pH > 8,7.
Повороти магнітного ролика, доступні з обох сторін, дозволяють об'єднати два або більше лещат в один комплект, завдяки чому можна затискати довгі заготовки.
Параметри, що впливають на силу затиску:
- тип матеріалу - чим вищий вміст заліза в сталі, тим кращі магнітні властивості:
- низьковуглецева сталь (St3s) - 100%
- високовуглецева сталь - 90%
- низьколегована сталь - 75%
- чавун - 50% - якість поверхні - величина немагнітного зазору між полюсними елементами і затискуваною заготовкою (чим більший зазор, тим менше зусилля затиску). Для випробувань використовувалися фрезеровані пластини зі сталі St3s.
- товщина матеріалу, що затискається - для отримання 100% зусилля затиску заготовки повинні мати товщину не менше 15 мм.
- форма затискуваних заготовок - для отримання повного зусилля затиску розмір затискуваної заготовки повинен бути не менше робочої зони патрона.
Схематичне зображення та розміри доступних патронів TMJ представлені нижче:
| Тип патрона | Розміри [мм] | Вага [кг] | ||||||
| A | B | L | W | H | C | D | ||
| TMJ-250 | 102 | 106 | 142 | 128 | 65 | 55 | 115 | 4,7 |
| TMJ-500 | 110 | 150 | 200 | 150 | 76 | - | - | 9,3 |
