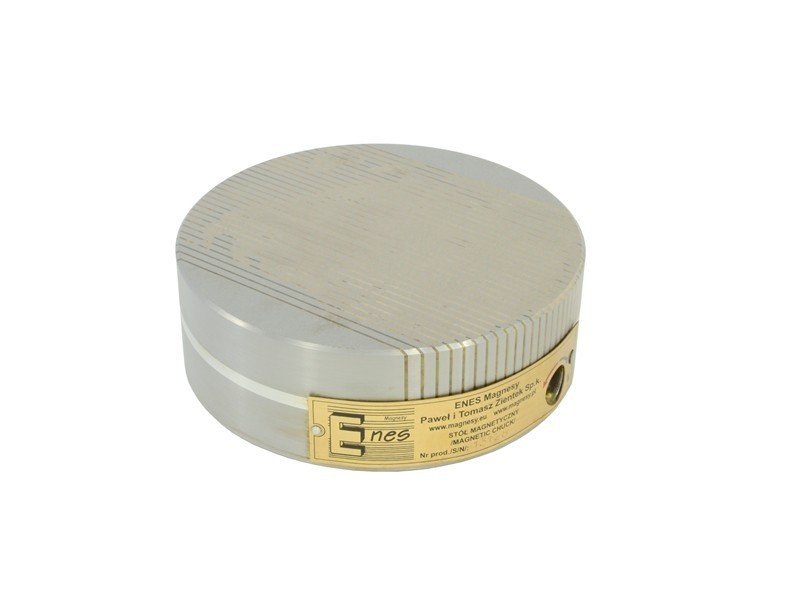

Патрон з постійним магнітом (круглий) TC-160B

Круглі постійно-магнітні патрони серії TC призначені для затиску феромагнітних заготовок (залізо, конструкційна сталь, легована сталь, чавун) при шліфуванні, фрезеруванні та електроерозійній обробці.У випадку матеріалів з високими магнітними властивостями (сталі з високим вмістом заліза), патрони можуть використовуватися як тримачі при токарних операціях.

Патрон може бути встановлений за допомогою пазів на його дні або чотирьох різьбових отворів (див. додатки). Корпус патрона складається з одного сталевого блоку, а його верхня плита виготовлена зі сталевих і латунних ламелей, розміщених по черзі. У патронах серії TC використовуються неодимові магніти, завдяки чому досягається максимальна магнітна сила утримання близько 100 ^Н/см2. Магнітне поле можна ввімкнути за допомогою важеля (шестигранного ключа), повернувши його вправо на ^180o. Щоб вимкнути поле, важіль слід повернути в зворотному напрямку.

Жорстка конструкція патрона забезпечує дуже точну обробку, в той час як його герметичність дозволяє використовувати патрон для операцій з мастильно-охолоджувальною рідиною або операцій з повним зануренням. Простота конструкції забезпечує тривалу і надійну роботу пристрою. Відсутність електричного живлення робить патрон повністю безпечним під час роботи. Крок полюсів (3,0 + 1,0 мм) забезпечує міцний затиск при невеликій висоті магнітного поля, тому затискаються заготовки можуть бути тонкими.

Діаграма кроку полюсів:

Сила затиску залежить від наступних параметрів:

• тип матеріалу (сила затиску збільшується пропорційно вмісту заліза в сталі):

- чавун Armco 100%
- низьковуглецева сталь 90% (St3s)
- високовуглецева сталь 80% (St45)
- легована сталь 70% (Corrax)
- високолегована сталь 65% (1.2436)
- чавун 50%

• шорсткість поверхні патрона і заготовки, що затискається:

- для Ra до 0,08 мкм 100%
- для Ra до 0,20 мкм 90%
- для Ra до 1,25 мкм 70%
- для Ra до 6,30 мкм 50%
- для Ra до 25,00 мкм 30%

• товщина заготовки, щозатискається (випробування проводилися для пластин розміром 20 х 20 мм, виготовлених із заліза Armco):

• площа контакту - щоб забезпечити хороше утримання, заготовки не можуть бути коротшими за 3 мм і додатково, у випадку невеликих поверхонь, вони повинні бути оточені допоміжними пластинами. Максимальне зусилля затиску на ^см2 досягається для заготовок площею приблизно 4 ^см2.
  Подальше збільшення площі заготовки не призводить до збільшення сили затискання. Важливо також, щоб затиснута заготовка була паралельна патрону, оскільки кожна, навіть найменша, шорсткість призводить до зменшення сили затиску.
  Конструкція патрона дозволяє регенерувати робочу зону шляхом шліфування до 5 мм товщини.

Нижче представлені циркулярні синусні патрони з постійними магнітами, доступні в нашій пропозиції:
