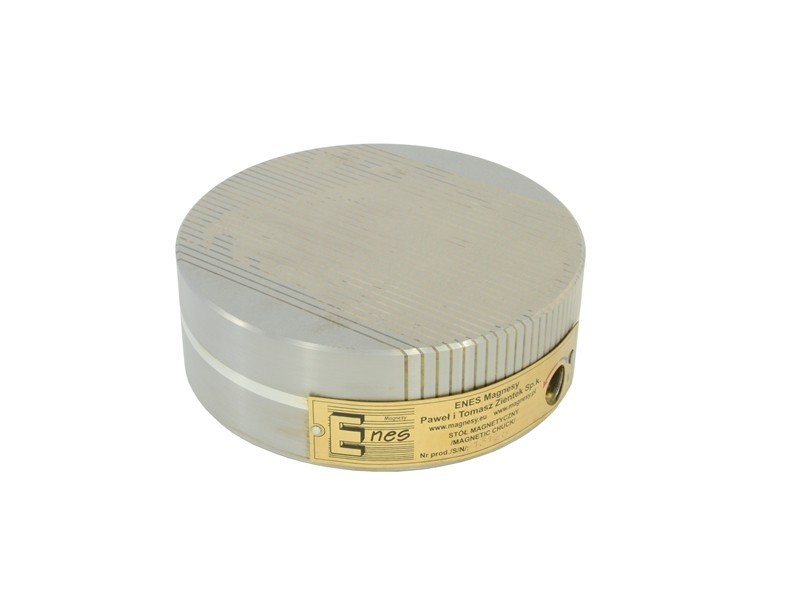

Püsimagnetsulgur (ümmargune) TC-160B

TC-seeria ümmargused püsimagnetsõrestikud on ette nähtud ferromagnetiliste toorikute (raua, struktuuriterase, legeeritud terase, malmi) kinnipigistamiseks lihvimise, freesimise ja elektriväljatöötluse ajal.Kõrgete magnetiliste omadustega materjalide (suure rauasisaldusega terased) puhul võib neid toorikuid kasutada hoidikutena treimistöödel.

Toidukinnititit saab kinnitada selle põhjas olevate soonte või nelja keermestatud ava abil (vt lisad). Tooriku korpus koosneb ühest terasplokist, selle ülemine plaat on valmistatud terasest ja vaheldumisi paigutatavatest messingist lamellidest. TC-seeria ümmargused toorikud kasutavad neodüümimagneteid, nii et saavutatakse maksimaalne magnetiline pidamisjõud umbes 100 ^N/cm2. Magnetvälja saab sisse lülitada hoova (kuuskantvõtme) abil, keerates hooba ^180o paremale. Välja väljalülitamiseks tuleb hooba pöörata vastupidiselt.

Pingutuspesa jäik konstruktsioon võimaldab väga täpset töötlemist, samas kui selle tihedus võimaldab kasutada pingutuspesa jahutusvedelikku sisaldavate operatsioonide või täieliku sukeldumisega toimingute tegemiseks. Konstruktsiooni lihtsus tagab seadme pika ja usaldusväärse töö. Elektritoite puudumine muudab pingi töö ajal täiesti ohutuks. Pooluste samm (3,0 + 1,0 mm) võimaldab kindlat klammerdamist väikese magnetvälja kõrguse juures, nii et klammerdatavad töödeldavad detailid võivad olla õhukesed.

Pooluste sammu skeem:

Kinnitusjõud sõltub järgmistest parameetritest:

• materjali tüüp (kinnitusjõud suureneb proportsionaalselt rauasisaldusega terases):

- Armco-raud 100%
- madala süsinikusisaldusega teras 90% (St3s)
- kõrge süsinikusisaldusega teras 80% (St45)
- legeeritud teras 70% (Corrax)
- kõrglegeeritud teras 65% (1.2436)
- malm 50%.

• tooriku ja kinnitatava detaili pinna karedus:

- Ra kuni 0,08 µm 100%
- Ra kuni 0,20 µm 90%
- Ra kuni 1,25 µm 70%
- Ra kuni 6,30 µm 50%
- Ra kuni 25,00 µm 30%.

• kinnipeetava tooriku paksus (katsed viidi läbi 20 x 20 mm suuruste Armco rauast plaatidega):

• kokkupuutepind - hea pidamise tagamiseks ei tohi töödeldavad detailid olla lühemad kui 3 mm ja lisaks tuleb neid väikeste pindade puhul ümbritseda abiplaatidega. Maksimaalne kinnitusjõud ^cm2 kohta saavutatakse töödeldavate detailide puhul, mille pindala on umbes 4 ^cm2.
  Tooriku pindala edasine suurenemine ei too kaasa suuremat kinnitusjõudu. Oluline on ka see, et kinnitatava toorik oleks paralleelne toorikuga, sest iga, isegi väikseimgi ebatasasus põhjustab kinnitusjõu vähenemist.
  Pingi konstruktsioon võimaldab tööpiirkonna taastamist, lihvides seda 5 mm paksuseni.

Allpool on esitatud meie pakkumises olevad circulairi püsimagnetilised sinepspingid:
