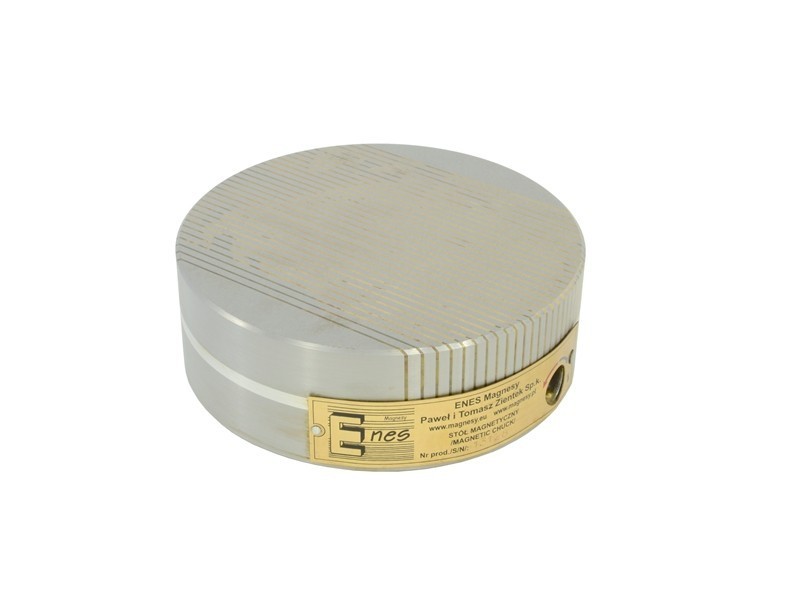

Permanent magnetische klauwplaat (rond) TC-160B

TC serie rond permanent magnetische klauwplaten zijn ontworpen om ferromagnetische werkstukken (ijzer, constructiestaal, gelegeerd staal, gietijzer) op te spannen tijdens slijpen, frezen en elektrisch ontladen.Bij materialen met hoge magnetische eigenschappen (staal met een hoog ijzergehalte) kunnen de klauwplaten worden gebruikt als houders bij draaibewerkingen.

De klauwplaat kan worden gemonteerd met behulp van de groeven aan de onderkant of de vier schroefgaten (zie de hulpstukken). Het lichaam van de klauwplaat bestaat uit een enkel blok staal, terwijl de bovenplaat gemaakt is van stalen en messing lamellen die door elkaar geplaatst kunnen worden. De cirkelvormige klauwplaten uit de TC-serie maken gebruik van neodymium magneten, zodat een maximale magnetische houdkracht van ongeveer 100 ^N/cm2 wordt bereikt. Het magnetische veld kan worden ingeschakeld met behulp van een hendel (inbussleutel), door de hendel ^180o naar rechts te draaien. Om het veld uit te schakelen, moet de hendel omgekeerd worden gedraaid.

De stijve structuur van de klauwplaat maakt zeer nauwkeurige bewerkingen mogelijk, terwijl de dichtheid het mogelijk maakt om de klauwplaat te gebruiken voor bewerkingen met koelvloeistof of bewerkingen in volledige onderdompeling. De eenvoud van het ontwerp zorgt voor een lange en betrouwbare werking van het apparaat. Doordat er geen elektrische voeding nodig is, is de klauwplaat volledig veilig tijdens het gebruik. De poolafstand (3,0 + 1,0 mm) maakt stevig klemmen mogelijk bij een kleine hoogte van het magneetveld, zodat de geklemde werkstukken dun kunnen zijn.

Diagram poolafstand:

De klemkracht is afhankelijk van de volgende parameters:

• soort materiaal (de klemkracht neemt evenredig toe met het ijzergehalte in staal):

- Armco ijzer 100%
- koolstofarm staal 90% (St3s)
- koolstofrijk staal 80% (St45)
- gelegeerd staal 70% (Corrax)
- hooggelegeerd staal 65% (1.2436)
- gietijzer 50%.

• ruwheid van het oppervlak van de klauwplaat en het opgespannen werkstuk:

- voor Ra tot 0,08 µm 100%
- voor Ra tot 0,20 µm 90%
- voor Ra tot 1,25 µm 70%
- voor Ra tot 6,30 µm 50%
- voor Ra tot 25,00 µm 30%

• dikte van het vastgeklemde werkstuk (de tests werden uitgevoerd voor platen met een afmeting van 20 x 20 mm gemaakt van Armco-ijzer):

• contactoppervlak - om een goede klemming te garanderen mogen werkstukken niet korter zijn dan 3 mm en bovendien moeten ze in het geval van kleine oppervlakken worden omgeven door hulpplaten. De maximale klemkracht per ^cm2 wordt verkregen voor werkstukken met een oppervlakte van ongeveer 4 ^cm2.
  Een verdere vergroting van het werkstukoppervlak leidt niet tot een hogere klemkracht. Het is ook belangrijk dat het opgespannen werkstuk evenwijdig aan de klauwplaat is, omdat elke ruwheid, zelfs de kleinste, een afname van de klemkracht veroorzaakt.
  Het ontwerp van de klauwplaat maakt het mogelijk om het werkgebied te regenereren door het te slijpen tot 5 mm van de dikte.
